HRD-120 attrezzatura di prova non distruttiva del filo in linea macchina di ispezione interna esterna del filo rotto

HRD-120Apparecchiatura di prova non distruttiva online di filo di filo macchina di ispezione interna esterna di filo rotto

一. panoramica del prodotto

◆Determinazione on-line del filofili rotti interni ed esterni, usura, ruggine, deformazioni, fili sciolti, fili saltati, modifiche dei materiali e altri difetti.

◆ Il rapporto dei risultati dei test può soddisfare gli standard di diversi settori e contiene il numero di fili rotti e il rapporto tra la superficie del filo rotto e la superficie totale del filo rotto.

◆ L'utilizzo di un'interfaccia USB per computer (cablato) o di una "rete Wi-Fi propria" (wireless) per l'analisi diretta del processo di campionamento, con allarme sonoro e luminoso online e visualizzazione dei risultati in tempo reale.

◆ Struttura circolare del sensore, circonferenza circolare, magnetizzazione assiale, magnetizzazione istantanea della corda di filo fino allo stato di saturazione.

◆ Il sensore ha un guscio in lega di alluminio, con funzioni impermeabili, antpolvere, antiurto e antiumidità.

◆ Funzionamento stabile, prestazioni affidabili, alta precisione di rilevamento, forti prestazioni anti-interferenza, dati accurati.

◆ SOFTWARE ADAPTA a Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11 vari sistemi operativi

◆ Utilizzato ampiamente nelle miniere, nelle funivie, nelle apparecchiature di sollevamento, negli ascensori, nelle macchine dei porti, nei ponti a cavo e in altri campi.

二.Configurazione e modello del sistema

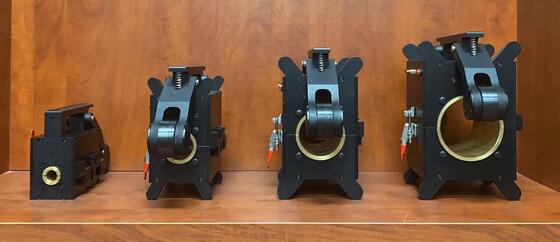

Tutti devono essere personalizzati: macchina di rilevamento difetti di corda (48mm piccolo - 78mm medio - 108mm grande)

Nota: 1, di cui 7 tablet a doppio uso facoltativi (a seconda della domanda, il costo è aggiuntivo);

2, tutte le dimensioni possono essere personalizzate su richiesta (e possono essere personalizzate con precisione rivestimento sostitutivo);

三.Core tecnico e qualifica giuridica

1. strumento virtuale: corda incertezza infinita. solo l'applicazione della tecnologia degli strumenti virtuali, sostituendo gli strumenti tradizionali con il software,e l'elaborazione diretta del campionamento da parte dei computer possono garantire che non venga mancato alcun rilevamento e nessun errore di valutazione, proprio come guardando un film, scansionando il filo durante tutto il processo, i risultati sono accurati e di buona ripetibilità.

2- tre strumenti fissi: secondo gli standard nazionali per i rottami di fili in diverse industrie, questo prodotto applica elettromagnetici qualitativo, quantitativo, posizionamento,rilevamento non distruttivo online di fili di filo, fili rotti interni ed esterni, ruggine, usura, variazioni della sezione trasversale del metallo, fili sciolti, fili saltati, deformazioni, anomalie del materiale e altri difetti.

3Strumento giuridico: in linea con lo standard americano ASTM1571-2021 e lo standard nazionale GB/T21387-2008.

四Indicatori tecnici

L'intera serie è in grado di rilevareintervallo di diametro del filo di ferro:φ1.5-300 mm (bisogna configurare diverse serie di specifiche del sensore)

Velocità relativa del sensore e della corda: 0,0-6,0 m/s Migliore: 0,1-0,5 m/s

L'intervallo migliore tra la manica di guida del sensore e il filo è 2-4 mm, e l'intervallo ammissibile è 0-15 mm

Capacità di rilevamento di difetti di filo rotto (LF)

Qualitativa:la precisione di rilevamento qualitativo di un singolo filo rotto centralizzato è99.99%

Quantitativo: il numero di fili rotti in un unico luogo consente a una o ad una radice equivalente di giudicare erroneamente

Il tasso di precisione è superiore al 92% quando il numero di fili rotti in un unico luogo è rilevato senza errore per più di 100 volte

Tasso quantitativo di variazione della sezione trasversale del metallo (LMA)

Ill'errore di ripetibilità ammissibile della sensibilità di rilevamento è± 0,055%

Ilerrore ammissibile del valore di indicazione di precisione della prova:± 0,2%

Posizione (L) Capacità di rilevamento: percentuale di errore del valore di indicazione della lunghezza di rilevamento: ±0,2%

Fornitore di alimentazione:5V dalla batteria del computer

Peso del sensore: specifiche comuni < 10 kg (personalizzato in base alla situazione reale)

Temperatura ambiente:-10°C~40°CPressione atmosferica:86 ~ 106Kpa Umidità relativa: ≤ 85%
