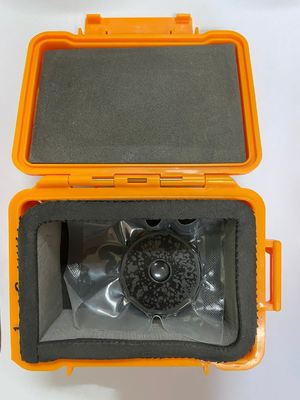

Blocco di riferimento di tipo 1 per MPI

Blocco di riferimento di tipo 1 per MPI
Blocco di riferimento di tipo 1 per MPI Blocco di riferimento di tipo 1 per MPI

Grande immagine :  Blocco di riferimento di tipo 1 per MPI

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Numero di modello: MTU-3
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: CARTONE
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: T/T, Unione Occidentale
Contatto

Blocco di riferimento di tipo 1 per MPI

descrizione
Nome: Blocco di prova delle particelle magnetiche MTU-3 Applicazione: Blocco di riferimento MPI fluorescente
Parole chiave: Blocco di prova delle particelle magnetiche MTU-3 utilizzo: Blocco di verifica della sospensione di particelle magnetiche
Evidenziare:

Blocco di riferimento MPI di tipo 1

,

blocco di riferimento per ispezione con particelle magnetiche

,

campione di riferimento per prove non distruttive

Blocco di riferimento di tipo 1 per MPI

EN ISO 9934-2:2002

Blocco di riferimento di tipo 1 per MPI (noto anche come Blocco di prova MTU n. 3) è un blocco di calibrazione della sensibilità a umido per l'ispezione con particelle magnetiche (MPI), utilizzato per verificare la capacità di rilevamento e lo stato del sistema di sospensioni/polveri magnetiche. È lo strumento principale di controllo qualità per i test non distruttivi (NDT).

Funzionalità principali
Verifica della sensibilità: Verificare la capacità di visualizzazione dei difetti della polvere magnetica/sospensione magnetica e determinare se la sensibilità è diminuita a causa di invecchiamento o contaminazione.
Controllo qualità del sistema: Verifica giornaliera/regolare dell'attrezzatura MPI, della concentrazione della sospensione magnetica e delle condizioni di illuminazione (luce UV/bianca) per garantirne la conformità.
Confronto di riferimento: Viene fornito con un'immagine di riferimento standard, che confronta la visualizzazione delle cricche misurate con il riferimento per determinare se il sistema è qualificato.
Valutazione dei materiali di consumo: Confrontare le prestazioni di prova di diversi marchi/lotti di polveri magnetiche e di sospensioni magnetiche nuove e vecchie.

Analisi di utilizzo e funzionale del blocco di riferimento di tipo 1 per MPI

1. Verificare l'effetto di magnetizzazione (direzione e intensità del campo magnetico)

I blocchi di riferimento di tipo 1 per MPI sono solitamente realizzati con materiali ad alta permeabilità magnetica. Quando il blocco di prova viene posizionato sulla superficie del pezzo da ispezionare e magnetizzato insieme al pezzo, L'operatore determina la direzione del campo magnetico sulla superficie del pezzo osservando in quali direzioni i difetti visualizzano tracce magnetiche. Ad esempio, se sono visibili solo cricche radiali, ciò indica che il campo magnetico è circonferenziale; se vengono visualizzate solo cricche concentriche, ciò indica che il campo magnetico è radiale.

2. Valutare la sensibilità complessiva del sistema

I difetti artificiali sul blocco di prova sono molto sottili e possono essere visualizzati chiaramente solo quando l'intero sistema di rilevamento (valore di corrente, metodo di magnetizzazione, concentrazione della sospensione magnetica, pulizia, condizioni di illuminazione, ecc.) è in buone condizioni.

3. Verifica giornaliera delle prestazioni

·Prima di iniziare il lavoro di prova ogni giorno, o dopo aver sostituito il processo e l'attrezzatura di prova, l'utilizzo dei blocchi di prova MTU-3 per una rapida calibrazione è un importante passaggio di controllo qualità per garantire l'affidabilità dei risultati di prova. Ciò soddisfa i requisiti normativi di settori ad alto standard come l'aerospaziale, l'energia nucleare e le attrezzature a pressione.

4. Confrontare le prestazioni di diverse sospensioni magnetiche

·Utilizzando lo stesso blocco di prova MTU-3 e la stessa specifica di magnetizzazione, è possibile confrontare le prestazioni di sospensioni magnetiche (incluse quelle fluorescenti e non fluorescenti) di diversi lotti o fornitori. Una sospensione magnetica con prestazioni migliori risulterà in una visualizzazione dei difetti più chiara e un contrasto maggiore sul blocco di prova.

Durante il processo di ispezione con particelle magnetiche, il blocco di prova MTU-3 di tipo I verifica e conferma in modo rapido e intuitivo se la sensibilità complessiva dell'intero sistema di ispezione (inclusi attrezzatura, metodo di magnetizzazione, prestazioni della sospensione magnetica e processo operativo) soddisfa gli standard richiesti, e visualizza la direzione del campo magnetico sulla superficie del pezzo.

Il blocco di riferimento di tipo 1 per MPI è uno strumento chiave per garantire l'affidabilità, la coerenza e la tracciabilità dei risultati dell'ispezione con particelle magnetiche.

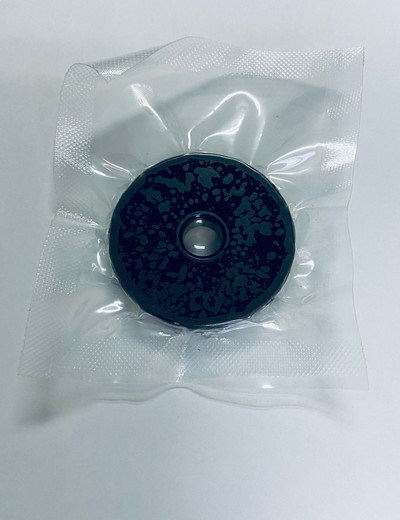

Blocco di prova per particelle magnetiche MTU-3


Blocco di riferimento di tipo 1 per MPI 0
