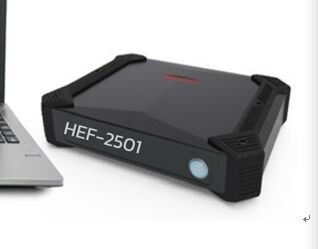

HEF-2501 Attrezzatura per la prova di correnti di eccitazione a più frequenze per l'aerospaziale e la petrolchimica
Il rivelatore di corrente vorticale HEF-2501 è un rivelatore di corrente vorticale multi-frequenza in grado di rilevare i difetti nei materiali metallici in tempo reale e di distinguere efficacemente i tipi di lega,stati di trattamento termico e variazioni dello spessore, ecc. I risultati delle prove ottenuti combinando più metodi di rilevamento possono agevolare l'analisi completa dei dati e la verifica reciproca da parte degli ispettori,In questo modo si ottiene una valutazione più oggettiva e veraÈ particolarmente applicabile ai test non distruttivi pre-servizio e in servizio in settori quali l'aviazione, l'aerospazio, l'energia, l'ingegneria nucleare, la metallurgia, la navigazione, la petrochimia,e automobili.
I. Descrizione delle funzioni
• prova di corrente vorticale su una matrice a 64 canali
• Ispezione delle cuciture di saldatura non direzionali
• funzione unica di rilevamento della profondità delle crepe;

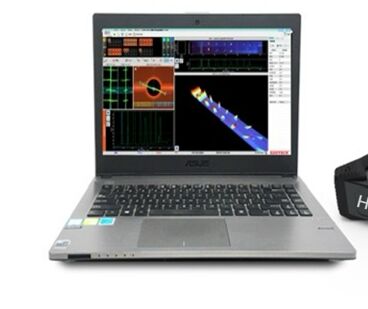

• diagramma planare di impedenza, visualizzazione del diagramma di scansione della base temporale, visualizzazione sovrapposta della base temporale, scansione di corrente vorticale II (B/C) e funzioni di visualizzazione tridimensionale;
• Alta definizione e sensibilità;
• Semplice funzionamento, con interfacce di funzionamento sia in cinese che in inglese (facoltativo);
• L'acquisizione dei dati della vista C-scan consente di individuare e localizzare in modo rapido ed efficace i difetti.
• Supporta la misurazione dell'assottigliamento dello spessore delle pareti dei tubi, la rilevazione dei difetti superficiali e la misurazione della profondità, la misurazione dello spessore dei rivestimenti superficiali e degli strati di rivestimento dei materiali metallici,e la classificazione di vari materiali metallici e durezza.
• Dispone di 32 unità di elaborazione (miscelazione) complete: in grado di separare o sopprimere contemporaneamente più gruppi di segnali di interferenza;
•Metodi di filtraggio multipli
• Vari metodi di memorizzazione dei dati
• ha la funzione di analisi della configurazione di rilevamento multifrequenza
• memorizza parametri e dati di rilevamento e può esportare report in PDF, EXCEL, WORD, ecc.
• può memorizzare/riprodurre la forma d'onda del segnale dell'intero processo di rilevamento
• È dotato di una batteria al litio integrata e può funzionare continuamente per più di 6 ore
二,Indice di prestazione
|
Articolo
|
Indice di prestazione
|
|
Numero di collegamenti
|
2 pezzi
|
|
Numero di canali
|
64 Canale
|
|
Tipo di interfaccia della sonda
|
Interfaccia LEMO
|
|
Frequenza
|
4
|
|
Frequenzagamma
|
10 Hz️15 MHz
|
|
Intervallo di aggiustamento dei guadagni
|
0️90 dB,Passo minimo 0,5 dB
|
|
Piano di impedenza
|
32 pezzi
|
|
Unità di miscelazione automatica
|
32 pezzi
|
|
Filtro ad alto passaggio
|
0️500 Hz
|
|
Filtraggio a basso passaggio
|
10 Hz️10 kHz
|
|
Filtraggio digitale
|
1️100
|
|
Guadagno anteriore
|
10️35 dB
|
|
Azionamento
|
Livello 8
|
|
Misurazione dell'amplitudine e della fase
|
Automatico/manuale
|
|
Visualizzazione del layout
|
Diagramma planare di impedenza, visualizzazione della curva di scansione della base temporale, visualizzazione A-scan
|
|
Modalità di allarme
|
Segnalazione di mezza fase/segnalazione di fase/segnalazione di scatola
|
|
Segnale di uscita di allarme
|
Output della porta OC del transistor
|
|
Modalità di bilanciamento
|
Bilancio elettronico digitale
|
|
Metodo di filtraggio
|
tre tipi: filtraggio a passaggio elevato, a passaggio basso e digitale
|
|
Modalità di visualizzazione
|
Punto/linea/fading può visualizzare la profondità massima di crepa e mostrare la profondità di crepa in tempo reale
|
|
Calibrazione della sonda
|
Ha la funzione di visualizzare la forma d'onda del segnale di frequenza fondamentale prima di essere rilevato con segni di scala.
|
|
Rapporto di guadagno bidirezionale(Y/X)
|
0.1 a 10/0.1 a 10, dove X e Y possono essere impostati separatamente
|
|
Curva di taratura
|
Profondezza del difetto (spessore) - funzione di taratura dell'ampiezza/ampiezza Y/curva di fase
|
|
Funzione estesa
|
Riproduzione, analisi e salvataggio del segnale di rilevamento di corrente vorticale
|
|
Analisi dei dati
|
Generare automaticamente relazioni di ispezione, comprese informazioni di ispezione, segnali di difetto, posizione, data, personale e altri parametri di ispezione
|
|
Registrazione e gestione dei dati
|
1Il sistema può salvare il diagramma di base del tempo di impedenza dei segnali di difetto locali, il file di forma d'onda dei segnali di difetto e la corrispondente configurazione dei parametri durante la prova.
2Il sistema può salvare e riprodurre i dati di ogni forma d'onda di rilevamento in tempo reale e analizzare le forme d'onda del segnale salvate.
3Il sistema è dotato di una scheda di memoria, che può riportare i dati di rilevamento in loco al laboratorio per l'analisi, facilitando la conservazione.
|
|
Interazione uomo-computer
|
Il sistema può separare e classificare manualmente i segnali per ottenere parametri caratteristici come l'ampiezza e la fase di diversi tipi di segnali.
2Il sistema può rivedere manualmente lo spostamento di fase di segnali diversi.
3Il sistema ha la funzione di calibrare l'ampiezza del segnale campione standard.
4Il sistema può impostare la durata della raccolta dei dati.
|
|
Dimensione, peso
|
292 × 214 × 69 mm".20,7 kg
|
|
Intervallo di temperatura di lavoro
|
- Venti°C ️+55°C
|
|
Fornitore di alimentazione esterno
|
Adapter: DC19V, batteria al litio ricaricabile (14.8V 5.7AH)
|
三,Lista delle configurazioni
|
SN.
|
Nome
|
Specifica del modello
|
Quantità
|
Unità
|
Commenti
|
|
1
|
Detettore di corrente di vortice di serie
|
HEF-2501
|
1
|
pc
|
|
|
2
|
portatile
|
D e l l
|
1
|
pc
|
|
|
3
|
Sonde a catena di 32 canali
|
Personalizzato
|
1
|
pc
|
Sonde di rilevamento senza direzione
|
|
4
|
Sonde tipo penna
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Sonde a penna curva
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Sonde di bordo
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Blocco di prova dell'array
|
Acciaio inossidabile
|
1
|
pc
|
|
|
8
|
Confrontare i blocchi di prova
|
acciaio
|
1
|
pc
|
|
|
9
|
Cavo dell'adattatore di corrente di raggio
|
LEMO16 nucleo -LEMO19 nucleo
|
1
|
pc
|
|
|
10
|
Linea di comunicazione
|
Cavo di rete
|
1
|
pc
|
Supercategoria 5
|
|
11
|
Adattatore di alimentazione
|
DC-19V
|
1
|
pc
|
|
|
12
|
Casella degli strumenti
|
|
1
|
pc
|
|
|
13
|
Certificato di qualificazione del prodotto
|
|
1
|
pc
|
|
|
14
|
Certificato di garanzia della qualità
|
|
1
|
pc
|
|
|
15
|
Modulo di feedback sulla qualità
|
|
1
|
pc
|
|
|
16
|
Guida operativa dello strumento
|
|
1
|
pc
|
|
|
17
|
Backup del software di sistema
|
Un'unità flash inglese/USB
|
1
|
pc
|
|
