Sistema di cingoli per parete esterna di tubazioni HXPC-200A per ispezione DR a doppia parete a singola ombra

Sistema cingolato per parete esterna di tubazioni HXPC-200A per ispezione DR a ombra singola a doppia parete

1. Introduzione generale

(1) Marca dell'attrezzatura: HUATEC

(2) Modello: HXPC-200A

(3) Velocità di marcia: ≥100mm/s;

(4) La modalità di marcia adotta il tipo cingolato per garantire l'orientamento verticale della saldatura: ±1mm, l'orientamento della direzione di marcia

Precisione: ±1mm;

(5) Può soddisfare i requisiti di guida della macchina a raggi X direzionale a ombra singola a doppia parete per tubazioni con un diametro inferiore a 1600 mm;

(6) Utilizza un sistema di comunicazione wireless dual-band 5G, distanza di controllo: 100 metri (terreno aperto);

(7) L'uso di un alimentatore integrato a batteria al litio a bassa temperatura da 36V, facile da sostituire, può funzionare normalmente a meno 40°C;

(8) Ore di lavoro: più di 8 ore;

(9) Consumo energetico: ≤150W;

(10) Azionamento sincrono con il veicolo rampicante a parete del tubo (scanner piatto) per completare i requisiti di rilevamento a traslucenza DR a ombra singola a doppia parete

2. Rilevatore di difetti a raggi X portatile

Nome attrezzatura: macchina portatile a raggi X ad alta frequenza a pressione costante per rilevamento difetti

3. Gli accessori standard includono:

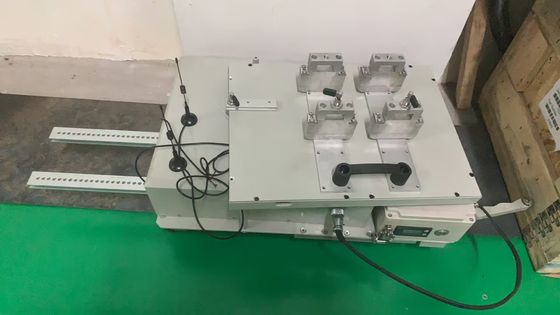

Macchina rampicante per parete esterna di tubi con pannello DR

Macchina rampicante per parete esterna di tubi per macchina a raggi X

Rilevatore piatto digitale 1024,76μm, area immagine 233 x 97mm

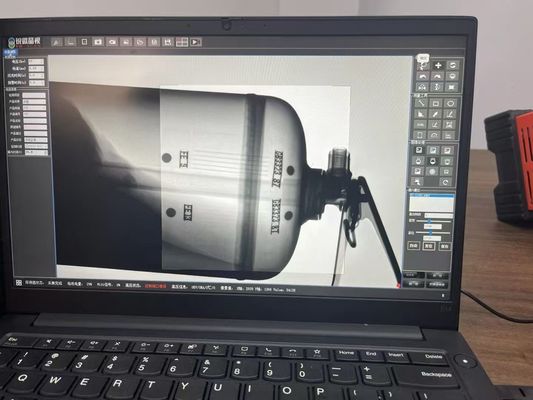

Software di acquisizione ed elaborazione immagini digitali

Computer portatile

Rilevatore di difetti a raggi X ad alta frequenza a pressione costante (direzionale)

Binario di guida del cingolato (personalizzato in base alle esigenze del cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 pezzi.
