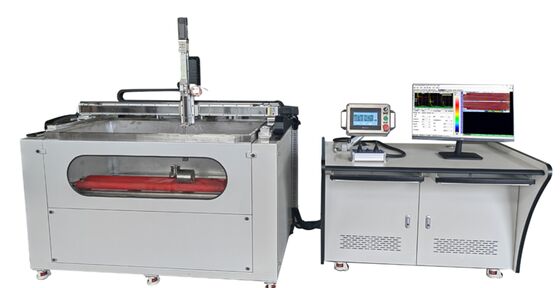

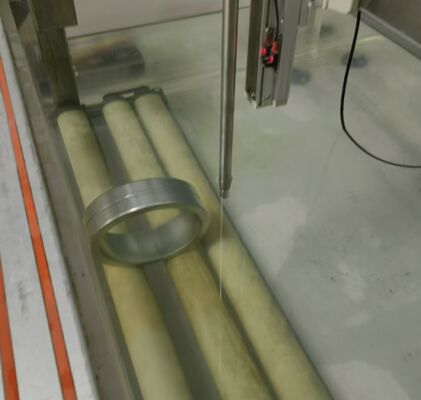

Rivelatore di difetti ultrasonico multicanale HUT-8 con scansione A/B/C/D e analisi automatica dei difetti
Usi del prodotto
Il rivelatore di difetti ultrasonico a immersione in acqua è adatto per sistemi di ispezione C-scan di materiali come acciaio al carbonio, acciaio inossidabile, lega di alluminio, lega di titanio, lega di rame e materiali compositi. È un'apparecchiatura di prova ultrasonica utilizzata in settori come l'aerospaziale, la cantieristica navale e i metalli non ferrosi per rilevare difetti interni come cricche, delaminazioni, strati adesivi, inclusioni e pori.
Parametri tecnici principali
| Intervallo di spessore |
0,8~9999 mm (scansione A)0,8~500 mm (scansione C)
|
| Numero di canali per unità |
1-8 canali, divisione/combinazione trasmettitore/ricevitore selezionabile |
| Scansione C |
Analisi di sezioni tomografiche, dimensione minima della sezione 0,1 mm |
| Frequenza sonda |
0,2~25 MHz |
| Passo sonda singola |
0,1~3 mm |
| Passo grande |
80, 200, 400 e 800 mm (quattro specifiche) |
| Difetto minimo da rilevare |
profondità 5 mm,Ø0,2 mm |
| Tensione di trasmissione |
-350 V opzionale
|
| Impedenza di trasmissione |
400 Ω, 80 Ω |
| Fronte di discesa dell'impulso |
<15 ns (10%~90%)
|
| Durata dell'impulso |
30–1000 ns, con incrementi di 5 ns
|
| Frequenza operativa |
100 MHz
|
| Canali di campionamento |
1 / 2 / 4Percorso selezionabile, funzionamento parallelo
|
| Frequenza di campionamento |
100 MHz (8 bit)
|
| Intervallo di guadagno |
0 dB~110 dB, con incrementi di 1 dB e 6 dB
|
| Filtro passa-basso |
3,5 / 5 / 7,5 / 10 MHz selezionabili
|
| Banda passante di ricezione |
0,5 MHz ~ 22 MHz
|
| Metodo di rilevamento |
Radiofrequenza/rilevamento completo, semionda positiva o semionda negativa selezionabile
|
| Linearità orizzontale |
<0,5%
|
| Linearità verticale |
<3%
|
| Risoluzione |
>28 dB
|
| Margine di sensibilità |
>55 dB
|
| Frequenza di ripetizione |
2,5 kHz~5 kHz (per canale)
|
| Codifica e conteggio |
2 assi, fase AB, o impulso + direzione
|
| Ingresso/uscita a isolamento ottico |
8/8 canali
|
| Interfaccia segnale |
SMA/BNC opzionale
|
| Interfaccia di rete |
100 Mbps
|
| Ambientetemperatura |
-30°C ~ 70°C
|
| Umidità ambientale |
<90%
|
Caratteristiche
Ø Oggetti da testare: piastre piane, cilindri, coni, calotte sferiche e corpi di rivoluzione;
Ø Il software visualizza modalità di scansione come scansione A, scansione B, scansione C, scansione D e misurazione dello spessore.
Ø Il software di tomografia C-scan può eseguire analisi a fette sui pezzi, con una dimensione minima della fetta di 0,1 mm;
Ø Tipi di sonde: a fuoco puntuale, a fuoco lineare
Ø Supporta funzioni di analisi quantitativa, che possono visualizzare la posizione, la forma e le dimensioni dei difetti interni nel pezzo testato sotto forma di immagini, ed eseguire statistiche sulla dimensione e sull'area dei difetti, e calcolare automaticamente l'area dei difetti e il tasso di difetti.
Ø Supporta il posizionamento automatico dei difetti ed è adatto per la scansione e l'analisi simultanea di uno o più pezzi. È caratterizzato da un posizionamento preciso, un'elevata accuratezza di rilevamento e un'immagine C-scan intuitiva.
Ø La nuova scheda ultrasonica adotta un ampio intervallo di banda, un'elevata frequenza di campionamento e un'elevata frequenza di ripetizione del sistema ultrasonico.
Il software di scansione C può misurare direttamente l'area dei difetti, la distanza tra i difetti, valutare i difetti e contrassegnare le aree anomale, facilitando la ricerca sperimentale e la registrazione.
Ø Il sistema dispone di una funzione di funzionamento senza supervisione. Dopo che l'utente ha impostato i parametri, il sistema può eseguire automaticamente la scansione, salvare i dati ed eseguire altre attività. Al termine della scansione, tornerà automaticamente all'origine e attenderà la scansione successiva.
Ø Il software di acquisizione e analisi dati presenta un'interfaccia utente in cinese (è disponibile anche un'interfaccia in inglese). L'interfaccia utente è amichevole, facile da usare e fornisce risultati intuitivi, riducendo i requisiti di competenza tecnica per gli operatori. La funzionalità può essere continuamente aggiornata in base alle esigenze del cliente.
