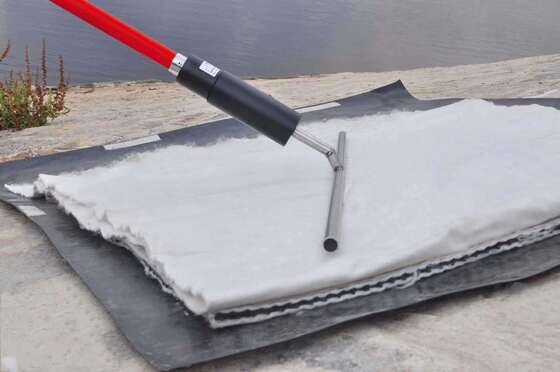

HD-109 Equipaggiamento di rilevamento di perdite di alta precisione per discariche con posizionamento GNSS
Applicando un'alta tensione tra il terreno all'interno e all'esterno della geomembrana, quando c'è un punto di perdita nella geomembrana, la corrente formerà un gradiente di tensione attraverso il punto di perdita.Il ricevitore è collegato al supporto (il supporto è due elettrodi non polarizzati) per rilevare la tensione e registrarla. Il software analizza la variazione di tensione per determinare se vi è un punto di perdita. Lo strumento può rilevare il punto di perdita di almeno 3 mm quando lo strato di copertura è inferiore a 0,5 m,e lo strato di copertura deve garantire una buona conduttività elettrica.
Caratteristiche del ricevitore:
• ha Bluetooth, WiFi, USB, posizionamento GNSS a livello di centimetro, supporto satellitare civile globale, telecamere anteriori e posteriori ad alta definizione, archiviazione di massa eMMC, chiamate in rete,trasmissione video e altre funzioni.
Permette agli utenti di scattare foto e registrare la situazione delle perdite in tempo reale, cooperare con la piattaforma Kexin per realizzare la comunicazione vocale e video con i lavoratori,e condividere in tempo reale i dati di misurazione o le linee guida tecniche online tramite una connessione vocale o video.
- grafico di tendenza della tensione, visualizzazione della tensione massima, visualizzazione della tensione minima, allarme di inversione della tensione positiva e negativa, registro dei punti coordinati della posizione del punto di perdita,registrazione della gamma di misurazione del sito, data center elaborazione dei dati e la generazione di rapporti, in modo che gli utenti più semplice e conveniente processo di rilevamento, l'uso dei dati più flessibile.
Mappa online integrata, è possibile visualizzare la posizione della perdita e la mappa di tensione e potenziale online.
- grafico a torta dei punti di danno per calcolare visivamente la causa e la quantità dei danni.
- Controllare se i punti danneggiati sono in posizione coerente con i punti riparati.
Parametri del ricevitore:
| Modello |
HD-109 |
| Intervallo di tensione di misura |
±200VDC |
| Precisione di posizionamento |
Livello RTK centimetri |
| Tendenza della tensione |
Registrare manualmente i valori di tensione e generare grafici di linea di tensione |
| Alarme di perdita |
Quando il valore della tensione è positivo o negativo, viene emesso un suono di allarme |
| Registrazione dei dati |
Valore della tensione, latitudine e longitudine, altitudine, osservazioni, motivi e immagini delle perdite |
| Generare rapporto |
Generare un report con un solo clic basato sul contenuto registrato |
| Protezione integrata |
Copertura protettiva della custodia di supporto, sia portatile che pendente |
| Schermata |
schermo LCD touch IPS da 5 pollici |
| Interfaccia dati |
Comunicazione wireless e interfaccia USB |
| Modalità di conservazione |
16 GB eMMC, scheda TF estensibile |
| App personalizzata |
Supporto di APP personalizzato |
| Fonte di alimentazione |
7.4V, batteria al litio da 4000 mAh |
| Progettazione della protezione |
Disegno impermeabile, impermeabile alla polvere, impermeabile alle gocce |
| Temperatura di funzionamento |
umidità relativa: ≤ 90%;
Temperatura: -10 °C ~ +40 °C
|
| Orario di lavoro |
10 20 ore |
| peso |
Circa 520 grammi. |
Parametri del trasmettitore:
| Modello |
HD-109 |
| Potenza di uscita |
100 W |
| Voltaggio di uscita |
0 ~ 700V |
| corrente di uscita |
0 ~ 1000 mA |
| Fornitore di alimentazione |
110VAC ~ 240VAC |
| Modalità di uscita |
Collegamento diretto, ricricciamento con terminale di connettore rapido con copertura |
| Protezione della sicurezza |
Aprire il coperchio del connettore di uscita per spegnere; spegnere il pulsante rosso "STOP"; interrompere il cambio di alta e bassa potenza;Due pulsanti di avvio verdi "START" sono premuti contemporaneamente per accendere il dispositivo per evitare incidenti |
| Avvertimento di sovraccarico |
Quando la corrente è > 1000 mA e la temperatura è > 60 °C, sullo schermo appare un segnale di allarme e la tensione di uscita deve essere ridotta manualmente |
| Modalità di visualizzazione |
Display LCD da 5 pollici |
| Progettazione della protezione |
Disegno impermeabile, impermeabile alla polvere, impermeabile alle gocce |
| Temperatura di funzionamento |
Umidità relativa: ≤ 90%; temperatura: -10 °C ~ +60 °C |
| peso |
16 kg |
Parametri di supporto:
Due elettrodi non polarizzati in basso, una barra di metallo con buona conduttività della punta o soluzione di CuSO4, con un design di clip facilmente sostituibile.
