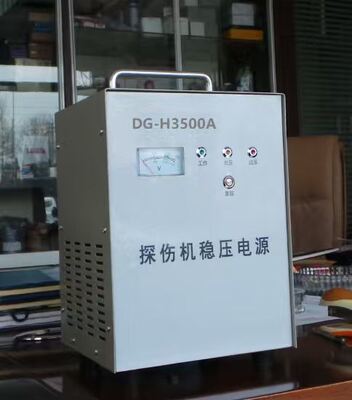

Stabilizzatore di tensione per rivelatore di difetti DG-H3500A

Stabilizzatore di tensione per rilevatore di difetti DG-H3500A

I. Caratteristiche funzionali principali:

Questo alimentatore stabilizzatore di tensione adotta un design a bassissima tensione e può regolare automaticamente e rapidamente la tensione di uscita al valore normale entro un intervallo di tensione di ingresso estremamente ampio.

Viene adottato il trasformatore toroidale, caratterizzato da alta efficienza e bassa perdita.

È dotato di protezione da sovratensione, protezione da sottotensione, protezione da ritardo e protezione da sovracorrente, garantendo in modo affidabile l'uso sicuro del rilevatore di difetti.

II. Indicatori tecnici principali

1. Tipo di alimentazione: 220VAC 50HZ

2. Potenza di uscita nominale: 3500VA

3. Intervallo di tensione di ingresso: 130V-270V

4. Precisione della tensione di uscita: 220V± 8%

5. Protezione da ritardo: 5±2 minuti

6. Resistenza di isolamento elettrico: 1500V AC per 1 minuto

7. Temperatura ambiente: 0-40℃

8. Umidità ambientale: 20- 90% RH

9. Standard di esecuzione: SB/T10266-1996

III. Installazione e utilizzo

Il retro dell'alimentatore stabilizzatore di tensione è dotato di morsettiere e contrassegnato con le parole "Input" e "Output". Il cablaggio deve essere eseguito da personale con determinate conoscenze elettriche dopo aver interrotto l'alimentazione. L'"input" deve essere collegato all'alimentazione di rete 220VAC e l'area della sezione del cavo non deve essere inferiore a 2,5 mm ². L'estremità di uscita deve essere collegata alla macchina a radiazione. Contrassegnato con "L" è il filo di fase, "N" è il filo neutro e " " è il filo di terra di sicurezza. Deve essere messo a terra in modo sicuro durante l'uso per evitare il rischio di scosse elettriche. La ciabatta laterale può anche essere collegata direttamente al rilevatore di difetti e ad altri apparecchi elettrici. Quando la linea perde improvvisamente potenza o supera la protezione limite, premere il pulsante "Reset" per entrare nello stato di lavoro.

IV. Note

1. Questo alimentatore stabilizzatore di tensione è dotato di un interruttore di stabilizzazione della tensione e di un interruttore di bypass. Quando l'interruttore di stabilizzazione della tensione è collegato, l'alimentatore entra nello stato di stabilizzazione della tensione. Quando l'interruttore di bypass è collegato, l'alimentatore entra nello stato di bypass (senza regolazione della tensione).

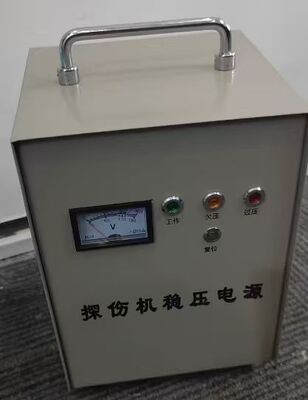

2. Lo strumento e le spie luminose visualizzate sul pannello indicano lo stato di funzionamento corrente.

3. La macchina ha alta tensione all'interno. Ai non professionisti non è consentito aprire l'involucro per evitare il rischio di scosse elettriche.
