TG-5100D in tempo reale A scansione e B scansione attraverso rivestimento di spessore ultrasonico

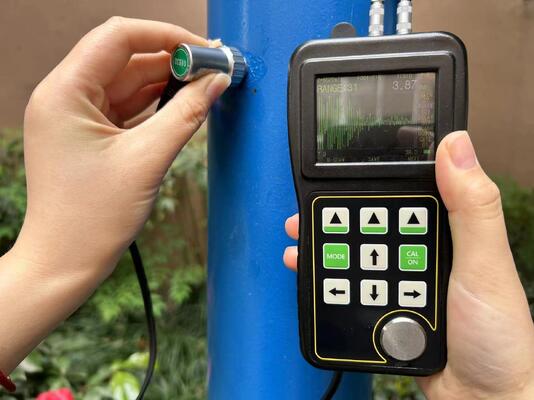

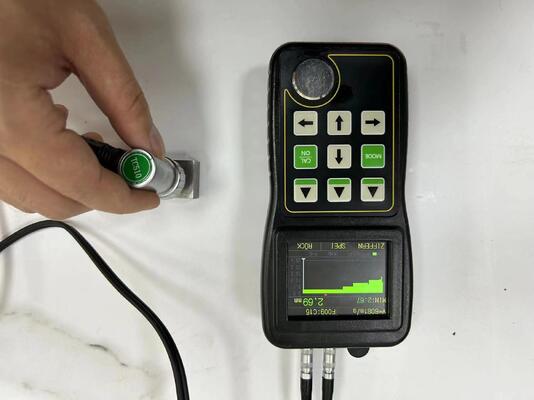

Misuratore di spessore ad ultrasuoni TG-5100D con scansione A e B in tempo reale attraverso il rivestimento

Questo misuratore di spessore ad ultrasuoni sviluppato e prodotto dalla nostra azienda utilizza uno schermo OLED a colori reali, scansione A e B in tempo reale integrata e misurazione dello spessore attraverso il rivestimento, archiviazione dati di grande capacità e altre funzioni, e utilizza il principio di misurazione ultrasonica, è uno strumento di prova non distruttiva industriale portatile ad alta precisione e alta risoluzione.

Lo strumento può essere ampiamente utilizzato nell'industria manifatturiera, nell'industria della lavorazione dei metalli, nell'industria chimica, nell'industria dell'ispezione delle merci e in altri campi di prova. Oltre a una varietà di piastre e varie parti di lavorazione per misurazioni accurate, può anche essere utilizzato per monitorare la produzione di vari tubi e recipienti a pressione durante il processo di utilizzo, monitorando il loro grado di assottigliamento dopo la corrosione, è uno strumento necessario per l'industria delle prove non distruttive.

Funzione di snapshot A-SCAN, che può aiutare gli utenti a controllare meglio la misurazione ed evitare misurazioni errate causate da fattori del materiale stesso. Quando è presente un rivestimento o uno strato di vernice sulla superficie del materiale in prova, è possibile ottenere lo spessore effettivo del substrato del pezzo senza molare e distruggere il rivestimento superficiale.


Parametri tecnici


Consegna standard
Unità principale TG-5100D
Sonda con cavo

Custodia per il trasporto
Manuale di istruzioni
Certificato di calibrazione
Accessori opzionali


Sonda con intervallo di misurazione


Principali caratteristiche funzionali
1. Menu di configurazione parametri a livello singolo semplice
2. Scansione A in tempo reale. L'utente può visualizzare direttamente la forma d'onda del segnale ultrasonico sullo schermo, utilizzata per verificare la correttezza della lettura dello spessore, analizzare la causa del problema e aiutare l'utente a trovare una soluzione al problema.
3. Quando la sonda è accoppiata al pezzo, il valore dello spessore viene visualizzato in caratteri bianchi.
4. Allarme di spessore: è possibile impostare un limite di spessore di allarme e il colore della lettura dello spessore può cambiare dinamicamente durante l'allarme.
5. Modalità massima: cattura i valori massimo e minimo durante il processo di misurazione
6. Modalità differenza: Ottiene la differenza tra il valore di misurazione dello spessore corrente e lo spessore nominale e la percentuale di differenza rispetto allo spessore nominale
7. Supporta unità di spessore in millimetri e pollici
8. Funzione di archiviazione dati di grande capacità: può memorizzare 100.000 valori di spessore
9. Può penetrare il rivestimento sulla superficie del pezzo, misurando direttamente lo spessore del substrato
10. L'utente può scegliere la risoluzione di misurazione nel sistema metrico x. XX e X.X, e nel sistema imperiale x. XX e X.X
11. Interfaccia multilingue opzionale
12. Tempo di standby fino a 35 ore
