HEF-17B Strumento di rilevamento di corrente di pulso eddy
1Modello e configurazione
| Articolo |
Nome |
Unità |
Quantità |
|
Altre note |
| 1 |
Unità principale (compreso il cavo dati, il caricabatterie, il cavo sonda 3m) |
Impostato |
1 |
|
|
| 3 |
Sonde in acciaio al carbonio (C.S.: più piccole, medie, grandi) |
Gruppo |
1 |
|
|
2Breve introduzione

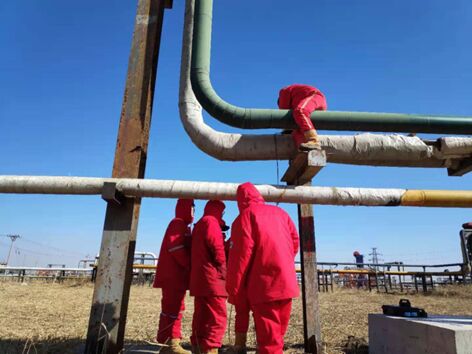

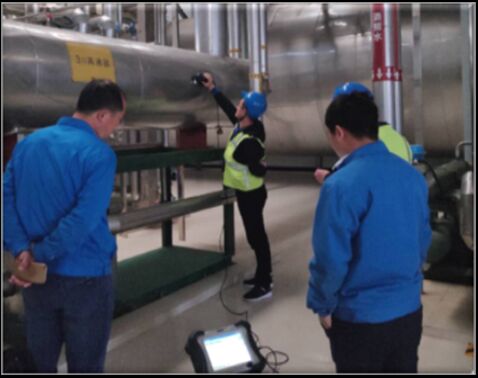

L'apparecchiatura può essere utilizzata per l'ispezione in servizio dello spessore della parete del tubo metallico al di fuori dello strato di rivestimento, invece dei tradizionali incentivi di corrente sinusoidale alla corrente di impulso,campo magnetico di impulso all'esterno del conduttore, il conduttore nel sensore di corrente vorticale pulsata, misurando il processo di attenuazione del campo elettromagnetico di corrente vorticale pulsata, per valutare il grado di corrosione dello spessore della parete del tubo.Rispetto al metodo tradizionale di rilevazione dello spessore della parete:senza lucidare, senza accoppiamento, la scansione continua dell'apparecchiatura in servizio, può migliorare significativamente l'efficienza di rilevamento.
Rispetto alla tecnologia convenzionale di prova di corrente pulsata,caratteristiche di scansione di precisione:minore interferenza da parte di fattori ambientali, elevata efficienza di rilevamento, maggiore risoluzione (può individuare una piccola corrosione, il tasso di rilevamento mancato è estremamente basso),adatti per il rilevamento della corrosione di parti ad alto rischio senza strato di rivestimento (senza o dopo la rimozione) o strato di rivestimento sottile (meno di 300 mm di strato di rivestimento anticorrosivo), ecc.),ad esempio: condotte di processo di impianti di produzione, parete dell'acqua, tubo di forno, tubo di piccolo giunto, gomito, tee, ecc.
3Caratteristiche funzionali
l ★Sono presenti tasti di scorciatoia e schermo LCD sulla sonda, che possono visualizzare in tempo reale lo stato di funzionamento e i dati di rilevamento,e l'efficienza del lavoro è notevolmente migliorata senza frequente funzionamento dell'ospite durante il processo di rilevamento.
l ★La sonda adotta la tecnologia di messa a fuoco elettronica, che ha una risoluzione spaziale più elevata, un maggiore riconoscimento e una maggiore capacità anti-interferenza per i difetti di corrosione locali.
L non sensibile alla forma dei difetti, è in grado di rilevare la corrosione dello spessore della parete o altri difetti di riduzione dello spessore dei componenti metallici "con strato di copertura (strato isolante, strato di raffreddamento, strato distrato protettivo, ecc.)".
L'ispezione può essere effettuata quando l'apparecchiatura è in funzione (temperatura alta, bassa, materiali nell'apparecchiatura, ecc.).
I materiali rilevati: rilevamento di spessori di parete residui di materiali metallici ferromagnetici quali acciaio al carbonio, acciaio a bassa lega.
l ★Può anche rilevare gli spessori di parete rimanenti di acciaio inossidabile, lega di alluminio e altri materiali metallici non ferromagnetici.
Forma della piastra del tubo: piastra, tubo retto, gomito, serbatoio.
I materiali di rivestimento: materiali non conduttivi, non magnetici (amianto, schiuma ecc.), maglie metalliche, lamiere di ferro, lamiere di alluminio e altri strati di protezione metallica.
L'alimentazione ibrida AC/DC, con batteria al litio ricaricabile integrata, con funzionamento continuo di oltre 4 ore.
L'impianto è completamente sigillato IP64 antipolvere e anti schizzi, con involucro in silicone anti goccia e anti vibrazione, più adatto a condizioni di lavoro difficili.
4Parametri tecnici
L Altezza massima di sollevamento: 300 mm
L Spessore massimo della parete di rilevamento: 2 ̊45 mm
l Diametro del tubo: ≥ 20 mm
L spessore dello strato protettivo metallico: ≤ 1 mm
l ★precisione di rilevamento ripetuto: 2%
l ★Sensibilità di rilevamento dei difetti di corrosione: 5% (ratio volume)
Velocità di misurazione: 15~0,5 volte/s (riducendo con l'aumento dello spessore della parete misurata)
l Lunghezza del cavo sonda:3m, 10m (facoltativo)
l ★batteria al litio ricaricabile integrata, funzionante continuamente ≥ 4 ore.
l ★Dimensione e peso: Ospite: L290×W220×H95mm≤3,8kg, Tipo P1/sonda piccola: L106×W61×H52mm 0,5kg, Tipo P2/sonda media: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
L Temperatura del mezzo sottoposto a prova: -200°C-800°C
L Temperatura di contatto della sonda: -50°+200°C
L Temperatura di funzionamento dell'ospite: -10°C+50°C
L'umidità: ≤ 85%R.H.
L'alimentazione dell'adattatore: singola faseAC100~240V/1.7A,50/60Hz,uscita DC20V/5A
l Dissipazione di potenza: ≤ 38VA
5Lista di imballaggio
Unità principale (compreso il cavo dati, il caricabatterie, il cavo sonda 3 m) 1Set
1 tubo nudo di acciaio al carbonio sonda ad alta risoluzione (C.S. compresa la maniglia) 1 pezzo
L sonda in acciaio al carbonio (C.S.: più piccola, media, grande) 1 gruppo
1 Manuale d'uso 1 Libro
1 certificato di taratura HUATEC 1 copia
Cassa strumentale/borsa
