Rilevamento di spessore parete tubo metallico HEF-17B tramite correnti parassite pulsate

Strumento di rilevamento a correnti parassite pulsate HEF-17B

1. Modello e configurazione

2. Breve introduzione

L'apparecchiatura può essere utilizzata per l'ispezione in servizio dello spessore della parete del tubo metallico al di fuori dello strato di rivestimento, invece degli incentivi tradizionali a corrente sinusoidale a corrente pulsata, campo magnetico pulsato all'esterno del conduttore, il conduttore nel sensore a correnti parassite pulsate, misurando il processo di attenuazione del campo elettromagnetico a correnti parassite pulsate, per valutare il grado di corrosione dello spessore della parete del tubo. Rispetto al metodo tradizionale di rilevamento dello spessore della parete:senza lucidatura, senza accoppiamento, scansione continua dell'apparecchiatura in servizio, può migliorare significativamente l'efficienza di rilevamento.

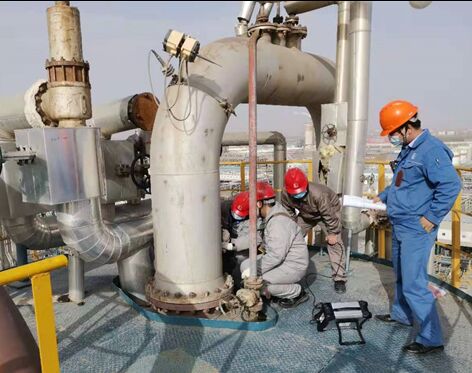

Rispetto alla tecnologia convenzionale di test a correnti parassite pulsate,caratteristiche di scansione di precisione:minore interferenza da fattori ambientali, alta efficienza di rilevamento, maggiore risoluzione (può trovare piccole corrosioni, il tasso di mancato rilevamento è estremamente basso), adatto per il rilevamento della corrosione di parti ad alto rischio senza strato di rivestimento (senza o dopo la rimozione) o strato di rivestimento sottile (meno di 300 mm di strato anticorrosivo, ecc.), ad esempio: tubazioni di processo di impianti di produzione, parete d'acqua, tubo del forno, piccoli tubi di giunzione, gomiti, tee, ecc.

3. Caratteristiche funzionali

• ★Ci sono tasti di scelta rapida e schermo LCD sulla sonda, che possono visualizzare lo stato di lavoro e i dati di rilevamento in tempo reale, e l'efficienza di lavoro è notevolmente migliorata senza operazioni frequenti dell'host durante il processo di rilevamento.
• ★La sonda adotta la tecnologia di messa a fuoco elettronica, che ha una maggiore risoluzione spaziale, un maggiore riconoscimento e una maggiore capacità anti-interferenza per i difetti di corrosione localizzata.
• Non sensibile alla forma dei difetti, può rilevare la corrosione dello spessore della parete o altri difetti di riduzione dello spessore dei membri metallici "con strato di copertura (strato isolante, strato di raffreddamento, strato protettivo, ecc.)".
• Le ispezioni possono essere effettuate quando l'apparecchiatura è in funzione (alta temperatura, bassa temperatura, materiali nell'apparecchiatura, ecc.).
• Materiali rilevati: Rilevamento dello spessore residuo di materiali metallici ferromagnetici come acciaio al carbonio, acciaio basso legato.
• ★Può anche rilevare lo spessore residuo di acciaio inossidabile, lega di alluminio e altri materiali metallici non ferromagnetici.
• Forma del piatto del tubo: Piatto, tubo dritto, gomito, serbatoio.
• Materiali dello strato di rivestimento: materiali non conduttivi, non magnetici (amianto, schiuma, ecc.), rete metallica, lamiera di ferro, lamiera di alluminio e altri strati protettivi metallici.
• Alimentazione ibrida AC/DC, batteria al litio ricaricabile integrata che funziona continuamente per più di 4 ore.
• Design completamente sigillato IP64 antipolvere e antisplash, design in silicone anti-caduta e antivibrazione, più adatto per condizioni di lavoro difficili.

4. Parametri tecnici

• Altezza massima di sollevamento: 300 mm
• Spessore massimo della parete rilevabile: 2 ~ 45 mm
• Diametro del tubo: ≥20 mm
• Spessore dello strato protettivo metallico: ≤1 mm
• ★Precisione di rilevamento ripetuta: 2%
• ★Sensibilità al rilevamento dei difetti di corrosione: 5% (rapporto volumetrico)
• Velocità di misurazione: 15 ~ 0,5 volte/s (diminuisce con l'aumentare dello spessore della parete misurato)
• Lunghezza del cavo della sonda: 3 m, 10 m (opzionale)
• ★Batteria al litio ricaricabile integrata, funzionamento continuo ≥4 ore.
• ★Dimensioni e peso: Host: L290 × L220 × H95 mm ≤3,8 kg, Sonda piccola tipo P1: L106 × L61 × H52 mm 0,5 kg, Sonda media tipo P2: L148 × L73 × H192 mm 1 kg, Sonda grande tipo P3: L196 × L100 × H62,5 mm 1,5 kg
• Temperatura del mezzo testato: -200 ~ 800 ℃
• Temperatura di contatto della sonda: -50 ~ +200 ℃
• Temperatura di funzionamento dell'host: -10 ℃ ~ +50 ℃
• Umidità: ≤85% R.H
• Alimentazione adattatore: monofase AC100 ~ 240 V / 1,7 A, 50/60 Hz, uscita DC20 V / 5 A
• Dissipazione di potenza: ≤38 VA

5. Lista di imballaggio

• Unità principale (inclusi cavo dati, caricabatterie, cavo sonda 3m) 1 Set
• Sonda ad alta risoluzione per tubo nudo in acciaio al carbonio (C.S incluso manico) 1 pezzo
• Sonda in acciaio al carbonio (C.S: piccola, media, grande) 1 Gruppo
• Manuale operativo 1 Libro
• Certificato di calibrazione HUATEC 1 Copia
• Custodia/borsa per strumenti 1 pezzo
