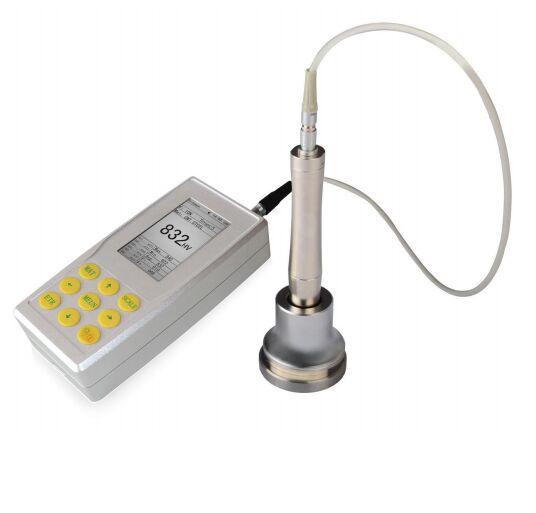

Durometro a ultrasuoni con penetratore diamantato Vickers da 136° e sonda motorizzata
Caratteristiche:
Gli svantaggi sono evidenti per le misurazioni di durezza comunemente utilizzate come Brinell, Rockwell, Vickers, Leeb, ecc.
Rockwell e Brinell con elevata forza di carico e grandi indentazioni, causano gravi danni alla superficie del campione.
Vickers applica la misurazione ottica, ma solo tecnici professionisti possono operare agevolmente, impossibile misurare la durezza di pezzi pesanti, macchinari installati e parti permanentemente assemblate.
Il durometro Leeb applica il metodo di rimbalzo e indiretto per misurare la durezza, porta facilmente a grandi deviazioni quando si converte nelle scale Brinell, Rockwell e Vickers.
Il durometro a ultrasuoni HUH-5E applica il metodo di impedenza ultrasonica per la misurazione comparativa della durezza dei pezzi in prova, con i vantaggi di alta precisione, efficienza, portabilità e facilità d'uso.
Il durometro a ultrasuoni HUH-5E è ampiamente utilizzato per misurare la durezza di piccole forgiature, materiali fusi, ispezione di saldature, zona termicamente alterata, stampi e matrici per nitrurazione ionica, forme, presse, pezzi a parete sottile, cuscinetti, fianchi dei denti, ecc.
Caratteristiche delle sonde manuali:
Introdotta la più recente tecnologia di sensori ultrasonici
Ottenere un valore di durezza accurato senza dispositivi ausiliari
Supporta la misurazione rapida a 360°
Eccellente design ergonomico, facile da impugnare
Dimensioni e peso della sonda adatti, comodi da controllare
Misurazione rapida e accurata per bordi e posizioni fisse del campione
Micro-indentazione, non distruttiva per il campione
Specifiche:
| Nome prodotto |
UCIDurometro a ultrasuoni |
| Modello |
HUH-5E |
| Forza di carico |
Sonda motorizzata da 10N |
| Penetratore |
Penetratore diamantato Vickers da 136° |
| Intervallo di misurazione |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; MPa: 255-2180N/mm
|
| Precisione di misurazione |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Direzione di misurazione |
Supporta 360° |
| Archiviazione dati |
Per salvare 1000 gruppi di dati di misurazione e 20 gruppi di dati di calibrazione |
| Scala di durezza |
HV, HB, HRC, HLD |
| Visualizzazione dati |
Forza di carico, Tempi di prova, Risultato del test, Media,
Massimo, Minimo, Deviazione e scala di conversione. |
| Indicazione di durezza |
Display LCD |
| Ambiente operativo |
Temperatura: -10°C ~ 50°C; Umidità: 30% ~ 80% R.H. |
| Tensione operativa |
DC 6V |
| Dimensioni dello strumento |
160x80x31mm |
| Peso netto |
Circa 500g (senza sonda) |
Consegna standard:
| Consegna standard |
quantità |
Consegna standard |
quantità |
Consegna standard |
quantità |
Consegna standard |
quantità |
| Unità principale HUH-5E |
1 |
Cavo sonda |
1 |
Custodia antivibrazione |
1 |
Manuale operativo in inglese |
1 |
| Sonda motorizzata da 10N |
1 |
Cavo di comunicazione |
1 |
Vite |
1 |
Scheda di garanzia |
1 |
| Blocco Rockwell standard |
1 |
Cavo USB |
1 |
Certificato di qualificazione |
1 |
Lista di imballaggio |
1 |
Specifiche sonde manuali:
| Tipo sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Forza di prova |
Lunghezza estesa (manuale) |
20N |
Lunghezza standard (manuale) |
98N |
| Diametro |
22mm |
22mm |
22mm |
22mm |
| Lunghezza |
154mm |
154mm |
154mm |
154mm |
| Diametro asta oscillante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosità superficie di misurazione |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso minimo materiale da testare |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Spessore minimo |
2mm |
2mm |
2mm |
2mm |
Specifiche sonde motorizzate:
| Tipo sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Forza di prova |
3N |
5N |
8N |
Lunghezza estesa (manuale) |
| Diametro |
46mm |
46mm |
46mm |
46mm |
| Lunghezza |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Diametro asta oscillante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso minimo materiale da testare |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Spessore minimo |
2mm |
2mm |
2mm |
2mm |
Specifiche blocco:
| Intervallo di durezza |
Uniformità |
Rugosità |
Dimensioni |
| (28~35)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (38~43)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (48~53)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (58~63)HRC |
±1.5HRC |
Ra=0.02um |
Ø90x16mm |
| (300~500)HV1 |
±3%HV |
Ra=0.02um |
Ø90x16mm |
| (300~500)HV5 |
±3%HV |
Ra=0.02um |
Ø90x16mm |
Specifiche anello di supporto:
| Nome anello di supporto |
Anello di supporto piano |
Anello di supporto per cilindro piccolo |
Anello di supporto per cilindro grande |
| Applicazione |
Pezzo piano |
Pezzo da 8-22mm di diametro |
Pezzo da 16-80mm di diametro |
Linee guida per la selezione e l'uso degli strumenti UCI:
| Carico |
Modello |
Caratteristiche |
Applicazioni tipiche |
| 98N |
Sonda corta (manuale) |
Indentazione relativamente grande; richiede minima preparazione superficiale
Piccole forgiature, materiali fusi, ispezione saldature, HAZ
|
50N |
| Lunghezza standard (manuale) |
Sonda corta (manuale)
Il carico è facile da applicare e fornisce controllo per testare su raggi acuti
Lunghezza estesa 30 mm
|
Lunghezza estesa 30 mm
Stampi e matrici per nitrurazione ionica, forme, presse, pezzi a parete sottile
Cuscinetti, fianchi dei denti
|
Misurazione in scanalature, sui fianchi e sulle radici dei denti degli ingranaggi
Pale di turbina, parete interna di tubi con Ø >90 mm
10N
Il carico viene applicato da servomotore
|
| Lunghezza estesa (manuale) |
Sonda corta (manuale)
Il carico è facile da applicare e fornisce controllo per testare su raggi acuti
Lunghezza estesa 30 mm
|
Lunghezza ridotta (90 mm); elettronica in alloggiamento separato
Stampi e matrici per nitrurazione ionica, forme, presse, pezzi a parete sottile
Cuscinetti, fianchi dei denti
|
Pale di turbina, parete interna di tubi con Ø >90 mm
8 N
Stile sonda motorizzata
Il carico viene applicato da servomotore
|
| Parti di precisione finite, ingranaggi, piste dei cuscinetti |
Supporto di prova |
Stile sonda motorizzata |
Il carico viene applicato da servomotore; indentazioni piuttosto piccole |
| Strati sottili, ad esempio, rame o cromo su cilindri d'acciaio; |
Supporto di prova |
HU-100 |
1 N
Stile sonda motorizzata
Il carico viene applicato da servomotore; indentazioni piuttosto piccole
Strati e rivestimenti sottili
|
| Supporto di prova HU-100: |
Supporto di prova |
HU-100 |
Materiale |
Acciaio inossidabile
| Peso |
8.8Kg |
| Dimensioni (LxLxA) |
200 x 200 x 332mm |
|
|
|
|
