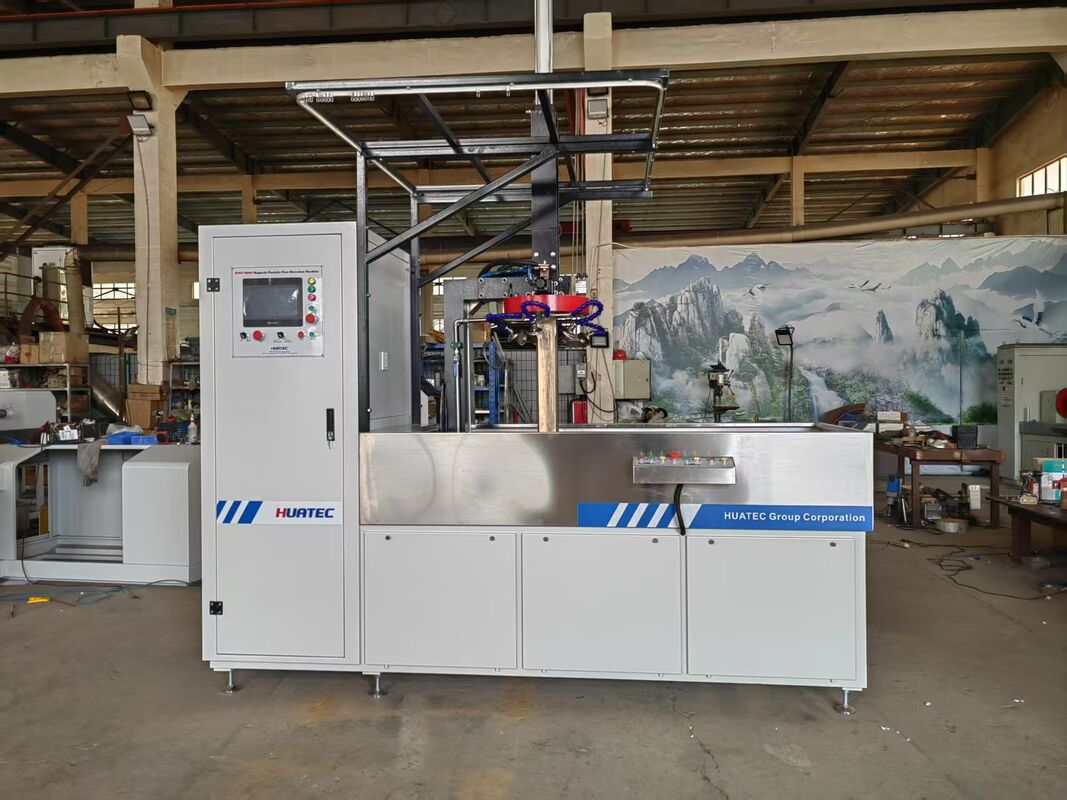

Macchina per l'ispezione delle particelle magnetiche orizzontali bagnate
La macchina MPI di tipo wet bench è un'attrezzatura di base utilizzata nelle prove industriali non distruttive (NDT) per il rilevamento a serie di difetti superficiali e di superficie vicina nei materiali ferromagnetici.Ha un' elevata efficienza di rilevamento., risultati intuitivi ed è adatto per scenari di controllo della qualità in molteplici settori.
Finalità principale
rilevare i difetti superficiali e quasi superficiali dei materiali ferromagnetici (acciaio, ferro, nichel, leghe di cobalto), quali crepe, pieghe, inclusioni, pori, mancanza di penetrazione, ecc.
Utilizzato per l'ispezione della qualità in fabbrica, la manutenzione in servizio e la verifica della riparazione di materie prime, forgiature, fusioni, parti lavorate e parti saldate.
Il rivelatore di particelle magnetiche fluorescenti HMP-6000 trifase full wave AC-DC è un tipo di rivelatore fisso
Equipaggiamento semiautomatico per il rilevamento delle particelle fluorescenti magnetiche umide multifunzione AC-DC.
con una tensione di potenza superiore a 50 kV,
le prescrizioni della macchina di rilevamento dei difetti di particelle magnetiche JB/T8290-2011.
Questa macchina è adatta per la prova non distruttiva della superficie e della superficie vicina di parti realizzate con
materiali ferromagnetici quali componenti a forma d'anello utilizzati in settori come macchinari, automobili,
L'analisi dei problemi di sicurezza e di sicurezza può essere effettuata mediante un'analisi di sicurezza e di sicurezza, in particolare per gli aeroplani, i motori a combustione interna e le ferrovie.
inclusioni di scorie sulla superficie e vicino alla superficie delle parti causate da fusione, forgiatura, saldatura,
allungamento, spegnimento, macinamento e stanchezza.
| Corrente continua a onda completa a tre fasi |
DC 0-6000A |
| Corrente magnetizzante CA |
AC 0-6000A |
| Tempo di magnetizzazione |
0.5-9.9 secondi regolabili (disposizione digitale del tempo di magnetizzazione), con una precisione di 0,1 secondi; |
| Metodo di magnetizzazione |
Complessivamente 6 tipi di modalità di magnetizzazione, 1. circonferenziale DC unidirezionale, 2.
Circonferenza unidirezionale AC, 3. longitudinale unidirezionale DC, 4. longitudinale unidirezionale AC, 5.
Magnetizzazione combinata di corrente continua longitudinale e di corrente alternata circonferenziale
AC longitudinale e DC circonferenziale. |
| Corrente di demagnetizzazione a frequenza ultrabassa di corrente continua |
DC 6000A-0, corrente preselezionata, automaticamente
attenua dal valore preselezionato a zero; |
| Corrente di demagnetizzazione di attenuazione CA |
AC 6000A-0, corrente preselezionata, attenua automaticamente
dal valore preselezionato a zero; |
| La frequenza di corrente di demagnetizzazione di corrente continua è suddivisa in cinque categorie |
0.39Hz(5), 0.78Hz(4), 1.56Hz(3),
2.34Hz(2), 3.12Hz(1); |
| Effetto di demagnetizzazione |
Rimanenza dopo demagnetizzazione ≤ 0,2 mT; |
| Sensibilità di rilevamento |
standard AS5282 blocco di prova DC 3500A Display DC 9 fori (in linea con GJB 2028
e norme HB/Z72); la provetta AC di tipo A n. 2 mostra chiaramente; |
| Metodo di commutazione della corrente di magnetizzazione |
commutazione dell'interruttore pneumatico del coltello |
| di cilindrata superiore a 1000 cm3 |
tipo fisso |
| Metodo di fissaggio |
di una lunghezza superiore a 50 mm, |
| Fornitore di alimentazione |
trifase a quattro fili 380V 50Hz 250A. |
Principio di funzionamento
Questa macchina è basata su un piccolo controller logico programmabile industriale (PLC) e su un
schermo touch programmabile (PT) come nucleo, che controlla varie azioni del sistema, come
fissaggio, movimento dell'apparecchio, spruzzo della sospensione magnetica, magnetizzazione, allentamento, direzione della corrente 2
può completare tutti i processi di ispezione, ad eccezione del carico
e scarico e osservazione dei difetti secondo il programma prescritto, e può essere utilizzato
automaticamente in un ciclo o manualmente in un passo.
La magnetizzazione del pezzo di lavoro adotta una modalità di magnetizzazione unidirezionale o composita, cioè
Magnetizzazione circonferenziale e magnetizzazione longitudinale, rispettivamente.
