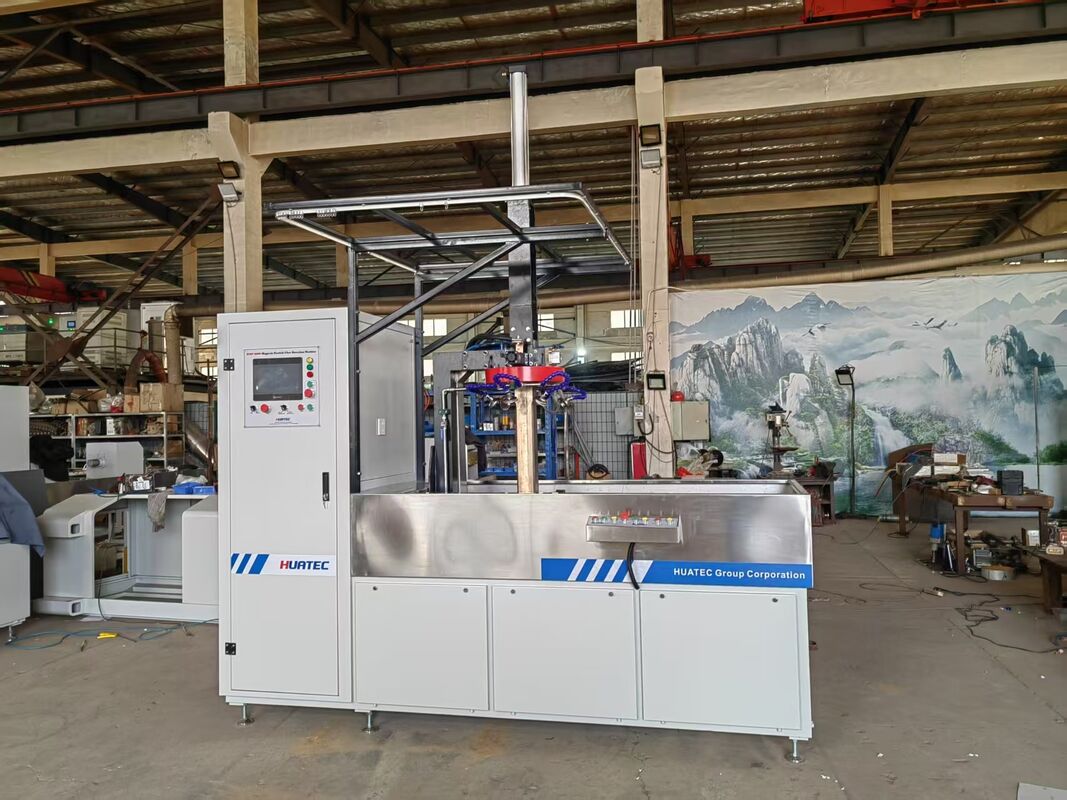

Banco umido a particelle magnetiche fluorescenti HMP-6000
Il banco umido per macchine MPI è un'attrezzatura fondamentale utilizzata nei test non distruttivi (NDT) industriali per il rilevamento in lotti di difetti superficiali e sub-superficiali in materiali ferromagnetici. Ha un'alta efficienza di rilevamento, risultati intuitivi ed è adatto per scenari di controllo qualità in molteplici settori.
Scopo principale
Rilevare difetti superficiali e sub-superficiali di materiali ferromagnetici (leghe di acciaio, ferro, nichel, cobalto), come cricche, pieghe, inclusioni, porosità, mancanza di penetrazione, ecc.
Utilizzato per l'ispezione di qualità in fabbrica, la manutenzione in servizio e la verifica delle riparazioni di materie prime, forgiati, fusioni, pezzi lavorati e pezzi saldati.
Il rilevatore di particelle magnetiche fluorescenti trifase a onda intera AC-DC HMP-6000 è un tipo di apparecchiatura fissa
attrezzatura semi-automatica per il rilevamento di particelle magnetiche fluorescenti umide AC-DC multifunzione. È
progettato sulla base del principio di magnetizzazione e prodotto secondo gli standard
requisiti della macchina per il rilevamento di difetti a particelle magnetiche JB/T8290-2011.
| Corrente continua trifase a onda intera |
DC 0-6000A |
| Corrente di magnetizzazione AC |
AC 0-6000A |
| Tempo di magnetizzazione |
0,5-9,9 secondi regolabile (display digitale del tempo di magnetizzazione), con una precisione di 0,1 secondi; |
| Metodo di magnetizzazione |
In totale 6 tipi di modalità di magnetizzazione, 1. circonferenziale DC unidirezionale, 2.
circonferenziale AC unidirezionale, 3. longitudinale DC unidirezionale, 4. longitudinale AC unidirezionale, 5.
Magnetizzazione combinata di DC longitudinale e AC circonferenziale, 6. Magnetizzazione combinata di
AC longitudinale e DC circonferenziale. |
| Corrente di smagnetizzazione DC a frequenza ultra-bassa |
DC 6000A-0, corrente pre-selezionata, automaticamente
attenua dal valore pre-selezionato a zero; |
| Corrente di smagnetizzazione AC attenuata |
AC 6000A-0, corrente pre-selezionata, attenua automaticamente
dal valore pre-selezionato a zero; |
| La frequenza della corrente di smagnetizzazione DC è divisa in cinque categorie |
0,39Hz(5), 0,78Hz(4), 1,56Hz(3),
2,34Hz(2), 3,12Hz(1); |
| Effetto di smagnetizzazione |
remanenza dopo smagnetizzazione ≤0,2mT; |
| Sensibilità di rilevamento |
blocco di prova standard AS5282 DC 3500A display DC 9 fori (in linea con GJB 2028
e standard HB/Z72); pezzo di prova tipo A AC n. 2 mostra chiaramente; |
| Metodo di commutazione della corrente di magnetizzazione |
commutazione a coltello pneumatico |
| Bobina di magnetizzazione |
tipo fisso |
| Metodo di bloccaggio |
bloccaggio pneumatico unidirezionale |
| Alimentazione |
trifase a quattro fili 380V 50Hz 250A. |
Principio di funzionamento
Questa macchina si basa su un piccolo controller logico programmabile (PLC) industriale e uno
schermo tattile programmabile (PT) come nucleo, che controlla varie azioni del sistema, come
bloccaggio, movimento del fissaggio, spruzzatura di sospensione magnetica, magnetizzazione, allentamento, direzione della corrente 2
commutazione, regolazione della dimensione della corrente, ecc. Può completare tutti i processi di ispezione tranne il caricamento
e lo scaricamento e l'osservazione dei difetti secondo il programma prestabilito, e può essere azionato
automaticamente in un ciclo o manualmente in un'unica fase.
La magnetizzazione del pezzo adotta la modalità di magnetizzazione unidirezionale o composita, cioè
magnetizzazione circonferenziale e magnetizzazione longitudinale rispettivamente o ciclicamente.
