1Descrizione dello strumento e requisiti ambientali

1.1 Descrizione dello strumento

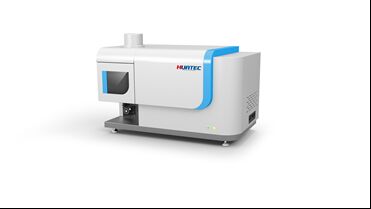

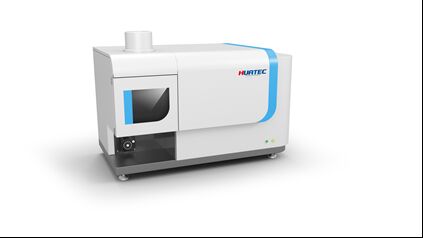

HUATEC ICP-H7001 è uno spettrometro di emissione plasmatica a scansione a canale singolo accoppiato induttivamente con un tubo fotomoltiplicatore ad alta sensibilità come rivelatore.Essa prova più elementi e può misurare fino a 70 tipi di elementiDispone di un generatore RF ad alta frequenza a stato solido, sintonizzazione automatica e software con interfacce di funzionamento in cinese e inglese;condotto del gas argonico, tubo di acqua di raffreddamento e sistema di campionamento ad alta sensibilità (atomizzatore ad alta efficienza importato con camera di atomizzazione a doppio tubo).

1.2 Requisiti ambientali

1.2.1Non installare lo strumento direttamente vicino alla finestra o alla porta per evitare convezione, polvere, gas corrosivi e vibrazioni.

1.2.2Si prega di stare lontano dalle forti interferenze elettromagnetiche.

1.2.3Temperatura ambientale: 20-25°C.

1.2.4- umidità di lavoro: ≤ 70%.

1.2.5Lo strumento deve essere posizionato su un banco di lavoro stabile senza vibrazioni e sopra lo strumento deve esserci un sistema di scarico.Non deve esserci una forte luce o una forte interferenza elettromagnetica vicino allo strumento, e non dovrebbero esserci gas corrosivi forti nell'ambiente.

2Principali parametri tecnici

2.1 Desktop, sistema di osservazione verticale a plasma.

2.2 Le fiamme di plasma possono essere regolate in due dimensioni (davanti e indietro, su e giù, sinistra e destra) mediante controllo informatico.

2.3 Il limite di rilevamento soddisfa i requisiti di livello A della norma nazionale.

2.4 Flessibilità spettrale: può eseguire analisi semi-quantitative e quantitative sulle linee spettrali degli elementi analitici.

2.5 Configurare rilevatori PMT specifici

3Sistema di iniezione

3.1 tubo di torcia: tubo rettangolare integrato integrato in quarzo (tecnologia brevettata)

3.2 Nebulizzatore: atomizzatore concentrico di alta precisione ed efficienza 2 ml/min

3.3 camera di atomizzazione: camera di atomizzazione a doppio tubo estesa con tecnologia brevettata

3.4 Consumo totale di argon: inferiore a 14 l/min

3.5 la pompa peristaltica è una pompa a 15 rulli a cinque canali completamente automatica e la velocità della pompa peristaltica è regolabile continuamente.

3.6 Il sistema di iniezione di tipo split riduce l'influenza dell'alta temperatura sull'atomizzazione nel tubo rettangolare e può anche osservare direttamente il progresso del campione.facilitare l'eliminazione in tempo reale di situazioni anormali.

Se lo strumento si blocca quando la fonte di gas è esaurita, non solo causerà danni significativi all'alimentazione elettrica, ma porterà anche alla combustione del tubo della torcia.La stabilità della fonte di gas è determinata dal monitoraggio in tempo reale del valore di feedback della tensione all'estremità di aspirazione dello strumentoUna volta che il valore scende, l'alimentazione viene immediatamente spenta e il gas rimanente all'interno dello strumento può continuare a raffreddarsi.

3.8 Video monitoraggio delle fiamme: lo strumento è dotato di un sistema di rilevamento delle fiamme altamente sensibile e di una videocamera di monitoraggio visivo,che può osservare lo stato di fiamma della camera di combustione in tempo reale e spegnere automaticamente l'alimentazione RF quando il motore è spento per proteggere componenti importanti dello strumento.

4. Generatore RF e plasma

4.1 Tipo: generatore RF ad alta frequenza a stato solido, raffreddamento veloce con acqua (tecnologia brevettata), sintonizzazione automatica.

4.2 Frequenza: 27.12MHz.

4.3 Potenza: 500W~1600W, regolabile continuamente, con una precisione di regolazione di 1W, stabilità di potenza:<0,1%.

4.4 L'accensione del plasma è controllata in modo completamente automatico e non è necessario regolare manualmente tutti i parametri di funzionamento, come la portata del gas portante, ad eccezione dell'alimentazione principale dell'ICP-OES.

4.5 Caratteristiche dell'alimentazione: dotato di protezione contro l'inversione di potenza per l'alimentazione RF (tecnologia brevettata)

4.6 Sostituzione degli utensili: sostituire rapidamente il sistema di iniezione utilizzando utensili per tubi rettangolari brevettati e piattaforme di installazione per tubi rettangolari.

5Sistema ottico

5.1 Stabilità ottica: progettato sulla stessa piattaforma del sistema di iniezione, l'intero sistema ottico è dotato di misure sismiche e le vibrazioni generali del suolo non ne influenzano le prestazioni analitiche.

5.2 Tipo di sistema: tipo Chenitina (tipo C-T), con una distanza focale di 1000 mm.

5.3 Il sistema ottico deve essere mantenuto a temperatura costante, con una stabilità della temperatura di ± 0,1 °C.

La distanza minima di passo del motore di scansione è di 0,0004 nm.

6Software di controllo:

6.1 Il software è facile da usare e intuitivo, con funzioni di analisi qualitativa, semi-quantitativa e quantitativa, nonché funzioni di ottimizzazione diagnostica degli strumenti.Il software è disponibile sia in versione cinese che in ingleseIl formato di output del report è PDF, Excel, file elettronico o stampa diretta, e può essere un modello in inglese.Il software di controllo può essere eseguito sotto la versione inglese di Windows.

6.2 mediante l'ottimizzazione di algoritmi software, è possibile ottenere metodi di deduzione di matrice in tempo reale, consentendo lo zoom in tempo reale sulle coordinate bidimensionali per spettri con interferenze;facilitare l'elaborazione dello spettroIl calcolo automatico dei risultati con un solo clic elimina le difficoltà di elaborazione dei dati secondari per i clienti.

6.3 La funzione di monitoraggio dell'audit di configurazione del software può essere impostata su impostazioni per più utenti e più autorizzazioni.i dati misurati possono essere salvati sul server per il backup.

6.4 La correzione in tempo reale della lunghezza d'onda deve essere eseguita automaticamente per ogni misurazione della linea spettrale al fine di garantire la posizione precisa del picco.

Il software 6.5 ha una funzione di tracciamento e può visualizzare in tempo reale i risultati del calcolo del campione corrente durante il tracciamento.

6.6 funzione di protezione della sicurezza completamente automatica, comunicazione e controllo dello strumento mediante schede di controllo, posizione di osservazione controllata e ottimizzata da software,con funzione di regolazione della velocità della pompa peristaltica.

6.7 software di diagnostica strumentale e comunicazione in rete, funzioni di rielaborazione dei dati.

6.8 Il software ha la funzione di gestione degli archivi di dati, supporta il backup, il recupero, la cancellazione e il supporto dei datiRTS è l'output dei dati in formato di testo.
