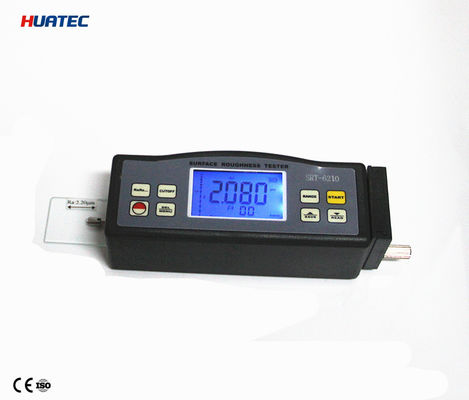

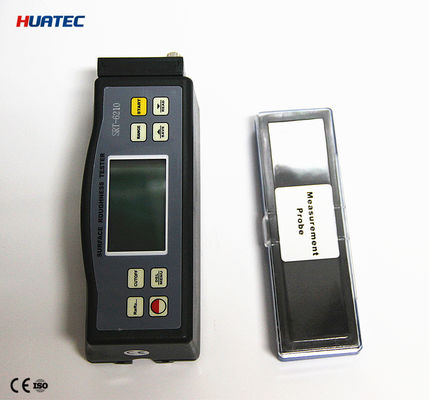

SRT-6210 Tester di rugosità superficiale portatile con sensore induttivo ad alta precisione Ra Rz Rq Rt
Caratteristiche:
Questo strumento è compatibile con quattro standard per misurare la rugosità superficiale di varie parti lavorate a macchina, calcolare i parametri di misurazione corrispondenti e visualizzarli chiaramente. Durante la misurazione della rugosità di una superficie, il sensore viene posizionato sulla superficie e quindi scorre uniformemente lungo la superficie azionando il meccanismo tramite la punta integrata affilata. Questa rugosità provoca uno spostamento della punta che si traduce in una variazione della quantità induttiva delle bobine di induzione, generando così un segnale analogico proporzionale alla rugosità superficiale all'uscita del raddrizzatore sensibile in fase.
Il DSP esclusivo elabora e calcola, quindi emette i risultati della misurazione sul display LCD.
* Misurazione di più parametri: Ra, Rz, Rq, Rt
* Sensore induttivo altamente sofisticato
* Quattro metodi di filtraggio delle onde: RC, PC-RC, GAUSS e D-P
* Batteria ricaricabile agli ioni di litio integrata e circuito di controllo ad alta capacità
* Di piccole dimensioni, leggero e facile da usare
* Può comunicare con un computer per statistiche, stampa e analisi tramite il cavo opzionale e il software per interfaccia RS232C.
* Spegnimento manuale o automatico. Il tester può essere spento premendo il tasto di accensione in qualsiasi momento. D'altra parte, il tester si spegnerà automaticamente circa 5 minuti dopo l'ultima operazione con tasto.
* Il tester può memorizzare 7 gruppi di risultati di misurazione e condizioni di misurazione per un uso successivo o per il download su PC.
* Conversione Metrico / Imperiale
Specifiche:
| Display |
LCD a 4 cifre, 10 mm, con retroilluminazione blu
|
| Parametri |
Ra, Rz, Rq, Rt |
| Intervallo di misurazione |
Ra, Rq: 0.005-16.00um/0.020-629.9uinch
Rz,Rt: 0.020-160.0um/0.078-6299uinch
|
| Precisione |
Non superiore al 10% |
| Fluttuazione del valore di visualizzazione |
Non superiore al 6% |
| Sensore |
Principio di prova: tipo a induzione
Raggio della punta della sonda: 5μm
Materiale della punta della sonda: diamante
Misurazione dinamica della sonda: 4mN (0.4gf)
Angolo della sonda: 90°
Raggio verticale della testa di guida: 48mm
|
| Corsa massima di traslazione |
17.5mm /0.7inchLunghezza di taglio (l) |
| 0.25mm / 0.8mm / 2.5mm opzionale |
Lunghezza di valutazione1-5L |
| Dimensioni e peso |
lunghezza di campionamento = 0.25mm Vt=0.135mm/s |
| lunghezza di campionamento = 0.8mm Vt=0.5mm/s |
lunghezza di campionamento = 2.5mm Vt=1mm/s
ritorno Vt=1mm/s
Filtro digitale del profilo
Profilo filtrato: RC
|
|
Profilo filtrato: PC-RC
|
Profilo filtrato: Gauss
Profilo non filtrato: D-P
Risoluzione
0.001um se lettura < 10 um |
| 0.01 um se 10 um ≤ lettura < 100 um |
0.1 um se lettura ≥100 umricaricabile(1~5) tagli opzionali
Batteria Li-ionricaricabileCondizioni operative
Temp. 0~50 ℃, Umidità <80% |
| Dimensioni e peso |
140x57x48 mm (5.5x2.2x1.9 pollici), circa 420 g |
| Consegna standard: |
Unità principale 1 |
| Custodia per il trasporto 1 |
Sensore standard 1Piastra di campionamento standard 1Adattatore di alimentazione 1Manuale operativo 1
|
| Cacciavite 1 |
Gamba regolabile 1
|
Protezione sensore 1
Accessori opzionali:
Cavo e software per RS-232
Asta di prolunga
Supporto di misurazione
Sonda speciale per scanalature, alesaggi e fori
