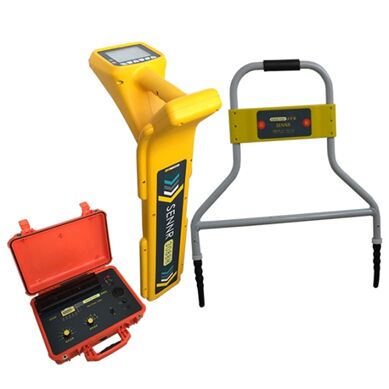

HD-170PCM Equipaggiamento multifunzionale per il rilevamento della corrosione delle condutture per il petrolio e il gas
Visualizzazione:
Il rilevatore di stato del rivestimento anticorrosione integrato HUATEC può ispezionare le condotte sepolte senza scavo,valutare quantitativamente i danni del rivestimento anticorrosione esterno delle condotte sepolteQuesta tecnologia di rilevamento può essere utilizzata non solo come mezzo di ispezione e di accettazione per le condotte appena completate,ma anche per il controllo regolare delle condotte in funzione. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsÈ ampiamente applicabile alla valutazione della qualità dei rivestimenti anti-corrosione esterni per le condotte anti-corrosione di petrolio, gas naturale, gas urbano e acqua del rubinetto, ecc.
Parametri tecnici:
|
Ricevitore:
|
*Modi di posizionamento: modalità valle, modalità picco, modalità picco largo, modalità freccia picco
Metodi di misurazione della profondità: profondità di lettura diretta, profondità del metodo 80%.
misurazione, misurazione della profondità del metodo del 50%
* Frequenza di funzionamento: 128Hz, 512Hz, 1kHz
* Precisione di posizionamento: ±2,5% di profondità (senza interferenze da condotte adiacenti)
* Precisione della corrente: ±2,5% della corrente effettiva (senza interferenze da parti adiacenti)
gasdotti)
* Precisione della profondità: ±2,5% della profondità (senza interferenze da condotte adiacenti)
*Terra di misura: 0-20 metri
*Mapping corrente: può misurare con precisione l'ampiezza di varie correnti di segnale
e la direzione di danneggiamento del rivestimento anticorrosione
*Sensibilità: 10 mA a una profondità di sepoltura di 1 metro
* Registrazione dei dati: posizione del condotto, profondità di sepoltura, magnitudo della corrente nel tubo,
distanza tra i punti di misurazione
* Scarica dei dati: i dati registrati possono essere scaricati sul computer
* Batteria: batteria al litio, in grado di funzionare ininterrottamente per 24 ore
*Materiale del guscio: ABS ingegneristica
*Dimensioni complessive: 62x30x15cm
*Peso: 2,5 kg
|
|
Trasmettitore:
|
*Selezione della frequenza: 128Hz+8Hz+4Hz, 512Hz+8Hz+4Hz, 1kHz+8Hz+4Hz, 128Hz, 512Hz, 1kHz
*Corrente di uscita: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A
*Tensione di uscita: massimo 120V
*Potenza di uscita: massimo 150 W
*Distanza di lancio: massimo 30 km
*alimentazione AC: 220V/50Hz AC
*Input DC: batteria al litio da 24V e 20AH
*Temperatura di funzionamento: -20°Cfino a +50°C
*Materiale del guscio: ABS ingegneristica
* Dimensioni complessive: 38x28x18cm
*Peso: 8,8 kg
|
|
Detettore (A-frame):
|
* Frequenza di ricezione: LF bassa frequenza
*Controllo del guadagno: guadagno automatico, gamma: 0-140dB
* Precisione di posizionamento: ≤ 5 cm
* Localizzazione del danno: individuare la posizione e la direzione del punto di danno del rivestimento anticorrosione con una precisione entro 2 centimetri
*Fonte di alimentazione: batteria al litio da 7,4 V
*Orario di lavoro: ≥24 ore
*Peso: 2,5 kg
|
Caratteristiche:
*Filtro digitale DSP a fascia bloccata a banda ultra-stretta 0,2 Hz
* Il ricevitore ad alta sensibilità migliora significativamente la profondità e la distanza di rilevamento.
*Detettore ACVG (A-frame) indipendente, senza bisogno di connettersi al ricevitore, elevata affidabilità;
*Il telaio a forma di A ha le funzioni di visualizzazione della tensione della batteria, misurazione del valore in dB della dimensione del punto di danno dello strato anticorrosione,e indicazione della direzione del punto di danneggiamento dello strato anticorrosione.
* funzione di posizionamento GPS, mappatura automatica dei percorsi dei gasdotti;
*Le frecce sinistra e destra indicano la posizione della condotta, consentendo una rapida localizzazione della condotta.
*Il software di analisi dei dati può esportare i dati di registrazione originali e generare automaticamente rapporti di rilevamento.
*Il software di analisi dei dati può calcolare il valore Y del tasso di attenuazione corrente, il valore P della densità dei punti di danno del rivestimento anticorrosione,e il valore Rg della resistenza isolante del rivestimento anticorrosione.
*I risultati delle esportazioni del software di analisi dei dati sono conformi alla norma nazionale (GB/T 19285-2014).
*Il software di analisi dei dati è dotato di un certificato di registrazione dei diritti d'autore.
Principio di funzionamento
L'HD-170PCM è costituito da tre parti: il trasmettitore, il ricevitore e il rilevatore (A-frame).e il ricevitore portatile è utilizzato per il monitoraggio delle rotte dei gasdottiL'intensità della corrente sulla condotta diminuisce con l'aumento della distanza.il materiale del tubo e l'ambiente del suolo rimangono invariati, maggiore è l'isolamento del rivestimento anticorrosione al suolo, minore è la perdita di corrente e minore è l'attenuazione.sbucciamento, e le prestazioni di isolamento sono peggiori, la perdita di corrente sarà più grave e l'attenuazione sarà maggiore.
Quando il segnale di frequenza ultrabassa (CP) vicino al segnale di corrente continua viene caricato sulla conduttura,il gradiente di tensione formato dal punto danneggiato dello strato anticorrosione della condotta e il suolo stabilisce di conseguenza una distribuzione del campo elettrico di terra sul terreno sopra la condottaPiù si avvicina al punto di danno, maggiore è il gradiente di tensione e maggiore è la densità di corrente sul terreno sopra la condotta.maggiore è la densità di corrente vicino ad essaIl dispositivo di sonda rileva la posizione della condotta, mantenendo il rilevatore nella posizione della condotta. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.
Software di valutazione:

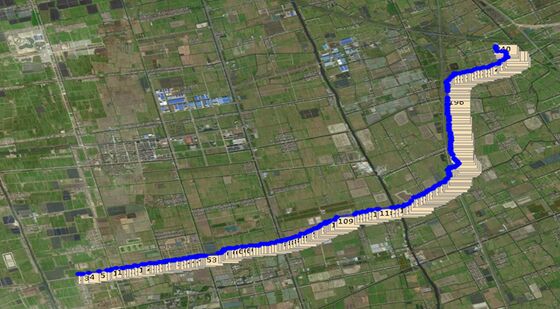

1. Visualizzazione del software
In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, le informazioni sulla profondità sepolta, le informazioni sulla corrente nel tubo, le dimensioni del punto di danneggiamento dello strato anticorrosione, ecc.),in conformità alla norma nazionale (GB/T 19285-2014) e alle pertinenti norme industriali, fornire il rapporto di valutazione del rivestimento anticorrosione della sezione di tubo sottoposta a prova (rapporto grafico, rapporto testuale), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: monitoraggio dello strato anticorrosione, riparazione locale dello strato anticorrosione, revisione sostanziale dello strato anticorrosione, ecc., e può essere stampato sotto forma di relazioni,fornire una base di riferimento affidabile per i proprietari di gasdotti e agevolare l'archivio.
2Funzioni software
Sulla base dei dati di misurazione in loco della condotta sepolta dal ricevitore (come corrente, profondità di sepoltura, longitudine e latitudine, distanza, dimensione del punto di danno, ecc.),vengono generate curve e report pertinentiIl software ha le seguenti funzioni:
1Può essere collegato al ricevitore del misuratore di condotte, e i dati attuali, profondità di sepoltura di condotte, longitudine e latitudine,la distanza e altri dati salvati durante il processo di misurazione possono essere importati nel software (o i dati pertinenti raccolti in loco possono essere inseriti manualmente)Nel frattempo, nello stato di connessione, i dati salvati nello strumento possono essere cancellati.
2Dopo l'importazione dei dati, il software può calcolare il valore Y del tasso di attenuazione corrente, il valore P della densità dei punti di danno dello strato anticorrosione,e il valore della resistenza isolante Rg dello strato anticorrosione basato sui dati importati.
3I dati importati e i dati dopo i relativi calcoli possono essere modificati.
4. I dati possono essere consultati e i dati salvati possono essere visualizzati sotto forma di tabelle statistiche.Il rapporto formato deve essere salvato in formato Word o PDF.
