HCDX-Y9L AC DC Magnetic Yoke Portable Magnetic Particle Defect Detector per l'ispezione delle saldature

Rivelatore di difetti a particelle magnetiche portatile a giogo magnetico AC DC HCDX-Y9L per ispezione saldature

Panoramica

L'HCDX-Y9L è un giogo magnetico AC DC durevole e ad alta resistenza progettato per rilevare indicazioni superficiali e sub-superficiali nelle applicazioni più gravose.

Dotato di una costruzione sigillata resistente agli agenti chimici, gambe articolate per adattarsi a qualsiasi forma di pezzo e un robusto cavo di dodici piedi con scarico della trazione per l'uso sul campo, l'HCDX-Y9L è ideale per l'ispezione di saldature e altri test remoti.

I controlli a stato solido consentono all'operatore di utilizzare campi magnetici AC DC per indicazioni superficiali per soddisfare tutte le esigenze di ispezione.

Il rilevatore di difetti a particelle magnetiche di tipo a ricarica ha le caratteristiche di struttura compatta, layout ragionevole, dimensioni ridotte, peso leggero e comoda portabilità. Il rilevatore di difetti può essere utilizzato direttamente con alimentatore magnetizzato DC (pacco batteria inverter DC-AC), che è efficiente e portatile. È adatto per l'ispezione di saldature di scafi, il rilevamento di saldature di strutture in acciaio ad alta quota e operazioni interne di recipienti a pressione. Questo strumento è adatto per parti di strutture in acciaio nei settori dell'energia, della metallurgia, petrolchimico, macchinari e altri, come caldaie, recipienti a pressione, tubi a pressione, saldature di scafi di navi e strutture saldate di vari tipi di materiali ferromagnetici superficiali e rilevamento di difetti di particelle magnetiche di difetti vicini alla superficie.

Questo strumento è conforme ai requisiti standard di JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "condizioni tecniche del rilevatore di difetti a giogo elettromagnetico".

Magnetizzazione AC del pacco batteria ricaricabile MT-600

Caratteristiche del prodotto

Costruzione sigillata e durevole

Resistente agli agenti chimici e all'abrasione

Funzionamento AC per ispezione superficiale e sub-superficiale

Supera le specifiche di sollevamento ASTM

È possibile utilizzare un alimentatore magnetizzato AC (pacco batteria inverter DC-AC) per fornire alimentazione AC senza alcuna inserzione diretta all'alimentazione AC.

L'alimentatore di magnetizzazione DC (pacco batteria DC) può essere utilizzato per realizzare la funzione di magnetizzazione DC.

Quando la forza di sollevamento non è sufficiente, l'alimentazione viene interrotta automaticamente per garantire la sensibilità del rilevamento dei difetti.

La funzione di visualizzazione dell'alimentazione può visualizzare la potenza attuale della batteria e dispone della funzione di allarme sonoro e luminoso.

Chip microcomputer integrato per stabilizzare la tensione di uscita e garantire la sensibilità di rilevamento.

Magnetizzazione regolabile

Una speciale borsa da vita da lavoro può trasportare il pacco batteria, la sospensione magnetica, l'agente di contrasto, la sonda a giogo, ecc.

Parametro tecnico

Temperatura di lavoro: -10 ~ +40 C

Temperatura di stoccaggio: -20 ~ 50 C

Umidità relativa:<80% senza condensa

Aumento della temperatura di lavoro:<18 C

Tasso di carico temporaneo: >50%

Sensibilità: pezzo di prova standard A1 con scanalatura 15/50 chiaramente visualizzata.

Potenza di sollevamento minima AC: >4.5kg (44N)

Potenza di sollevamento minima C: >18.1kg (177N)

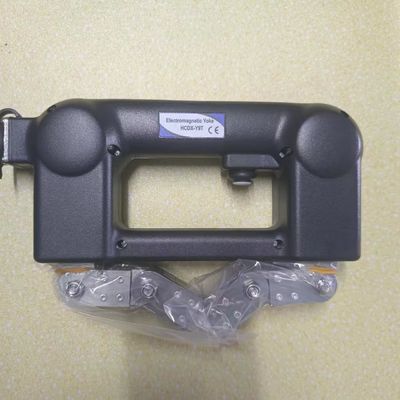

Giogo Elettromagnetico: HCDX-Y9L

Distanza elettrodi: 0～210mm

Corrente massima: 2.8A

Peso: 2.4kg

funzione principale: Magnetizzazione a corrente alternata diretta

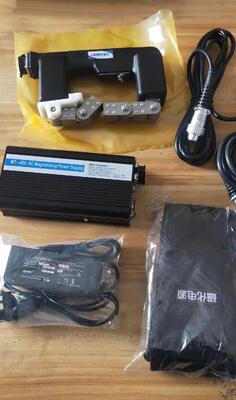

Configurazione standard:

Host rilevatore di difetti a polvere magneticaHCDX-Y9L 1 pz

Cavo di alimentazione 1

Pacco batteria inverter DC-AC ricaricabile MT600 (alimentatore per magnetizzazione AC) 1

Zaino per alimentazione AC 1

Adattatore di alimentazione 1

Cavo di connessione alimentazione AC 1

Custodia per strumenti 1
