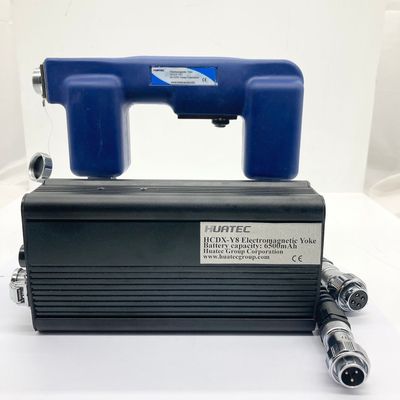

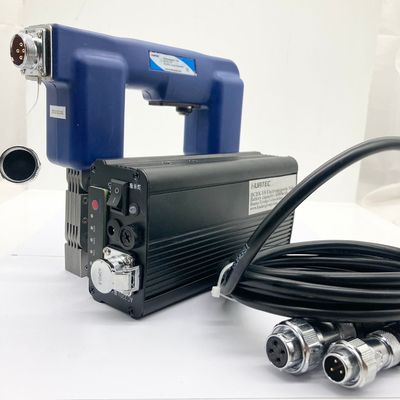

Yugo Magnetico Portatile HCDX-Y8T con Alimentatore a Batteria Integrato per Test a Particelle Magnetiche

Yoke magnetico portatile HCDX-Y8T con alimentatore portatile a batteria per test con particelle magnetiche

1. Introduzione al prodotto

L'HCDX—Y8T è l'ultimo giogo portatile AC sviluppato dalla nostra azienda, dotato di alimentatore portatile AC, che può liberarsi del vincolo dell'alimentazione e facilitare le operazioni sul campo. Viene utilizzato per il rilevamento di difetti con particelle magnetiche e la magnetizzazione locale del pezzo. La macchina è compatta e durevole, e la forza di sollevamento e altri indicatori soddisfano i requisiti degli standard GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e altri.

Lo speciale alimentatore portatile AC adotta una tecnologia avanzata per fornire un'alimentazione standard AC 220V/50Hz, utilizza un controllo intelligente IC, la forma d'onda di uscita della macchina è a onda sinusoidale pura e dispone di funzioni di protezione molto complete (inclusa protezione da sovraccarico di uscita, protezione da sovracorrente di uscita, protezione da cortocircuito di uscita, protezione da alta tensione della batteria, protezione da bassa tensione della batteria, protezione da alta temperatura). Alimentatore speciale che utilizza batterie al litio importate ad alta capacità e alte prestazioni, lunga durata.

Caratteristiche principali della macchina

Alimentatore portatile AC, facile operatività sul campo.

Leggero, compatto e comodo.

Ampia apertura, due giunti mobili, regolazione flessibile.

Piccola corrente di lavoro, basso calore.

2. Struttura della macchina

3. Metodo di utilizzo

Collegare l'alimentatore portatile AC dedicato al giogo

Accendere l'interruttore sull'alimentatore portatile, premere il pulsante di avvio, attendere qualche secondo dopo che la spia rossa del pulsante è accesa, si può lavorare. Spegnere l'interruttore di alimentazione dopo l'uso.

I due poli magnetici dell'HCDX-Y8T vengono posizionati sulla superficie dell'oggetto da ispezionare, applicando una certa pressione per garantire un buon contatto tra i due poli magnetici e l'oggetto da ispezionare. Premere il pulsante, accendere, avviare la magnetizzazione, rilasciare, la magnetizzazione termina. Quando l'interruttore del giogo è acceso, viene applicata la polvere magnetica sulla superficie dell'oggetto da ispezionare (si possono applicare polveri magnetiche a secco, umide, fluorescenti).

Se la superficie da ispezionare è troppo ampia, deve essere magnetizzata in segmenti, e le parti efficaci tra i segmenti devono avere una certa sovrapposizione.

Ruotare il giunto mobile tra i piedini magnetici, e la distanza tra i piedini magnetici può essere regolata tra 45 mm e 225 mm.

Quando in uso, dovrebbe funzionare per 5 secondi e fermarsi per 5 secondi, e può essere utilizzato continuamente per 3 ore.

Ricarica alimentatore portatile AC: Spegnere l'interruttore dell'alimentatore portatile prima di caricare. Quando il cicalino suona, significa che la potenza è insufficiente e deve essere caricato in tempo. L'alimentatore portatile AC viene caricato per 6-8 ore ogni volta, quando la spia sul caricabatterie passa da rossa a verde, significa che la carica è completa, e una carica completa può essere utilizzata per 3 ore. Indicatore Se la luce rossa è accesa, il dispositivo è in avaria.

4. Parametri tecnici

4.1 Giogo

4.2 Alimentatore portatile AC

5. Attenzione

Verificare che il cavo di alimentazione e la spina non siano danneggiati prima dell'uso.

Non avvicinare altri apparecchi elettrici durante l'uso. I forti campi magnetici sono distruttivi per orologi, telefoni cellulari e simili.

Non trascinare il giogo in stato di conduzione per lungo tempo (come trascinarlo su una saldatura), dovrebbe essere acceso per 5 secondi e spento per 5 secondi.

In caso di pioggia, non lavorare all'aperto, la pioggia causerà cortocircuiti o perdite.

Se il dispositivo emette rumori o odori anomali, spegnere immediatamente l'alimentazione.

Non spostare il dispositivo tirando il cavo di alimentazione, poiché ciò potrebbe danneggiare il cavo di alimentazione.

Quando l'alimentatore portatile AC non viene utilizzato per lungo tempo, deve essere caricato in tempo per mantenere attive le batterie al litio. Ricordarsi di spegnere l'interruttore dell'alimentatore portatile prima di caricare.

6. Tabella di configurazione
