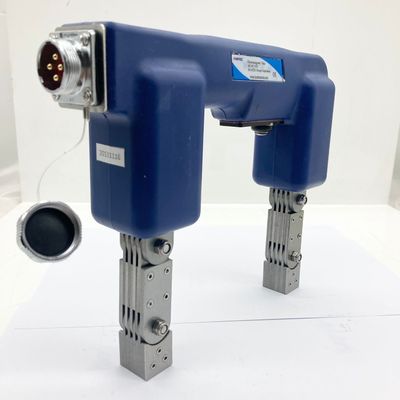

HCDX-Y8 Gioco magnetico portatile a corrente alternata con lunghezza regolabile delle gambe per ispezioni NDT sul campo

Yoke Magnetico Portatile HCDX-Y8 con Apertura Regolabile per Ispezioni NDT sul Campo

L'HCDX-Y8 è il nostro giogo AC sviluppato più di recente. Viene utilizzato per il rilevamento di difetti con particelle magnetiche e la magnetizzazione locale del pezzo. La macchina è compatta e durevole, ed è uno dei gioghi AC con il peso più basso e la maggiore apertura sul mercato. La forza di sollevamento e altri indicatori soddisfano i requisiti di GB/T 15822.3-2005/ISO 9934-3:2002, ASME V e altri standard.1.

Struttura della macchinaArticolo

Metodo di utilizzoCollegare il cavo di alimentazione all'unità principale e inserire la spina AC nella presa di corrente da 220V.


Posizionare i due poli magnetici dell'HCDX-Y8 sulla superficie dell'oggetto da ispezionare e applicare una certa pressione per garantire un buon contatto tra i due poli magnetici e l'oggetto da ispezionare. Premere l'interruttore a pulsante, accendere, avviare la magnetizzazione, rilasciare, la magnetizzazione termina. Quando l'interruttore del giogo è acceso, applicare la polvere magnetica sulla superficie dell'oggetto da ispezionare (si possono usare polveri magnetiche secche, umide o fluorescenti).


Se la superficie da esaminare è troppo ampia, deve essere magnetizzata a sezioni, e le parti efficaci tra le sezioni devono sovrapporsi in una certa misura.


Ruotare il giunto mobile tra i piedi magnetici, e la distanza tra i piedi magnetici può essere regolata tra 45mm e 225mm.


Quando si utilizza, è necessario alternare 5 secondi di accensione e 5 secondi di spegnimento, può essere utilizzato continuamente per 4 ore.


3.

Parametri tecnici3.1

GiogoArticolo

AttenzioneSi prega di controllare il cavo di alimentazione e la spina per eventuali danni prima dell'uso.

Non tenere a stretto contatto con altre apparecchiature elettriche durante l'uso. I forti campi magnetici hanno effetti distruttivi su orologi, telefoni cellulari, ecc.


Non tenere il giogo in stato di conduzione per lungo tempo (come trascinare la linea  sulla saldatura), dovrebbe essere acceso per 5 secondi e spento per 5 secondi.


In stato DC, scollegare il cavo di connessione tra la batteria e il giogo magnetico al termine del lavoro, e la batteria deve essere conservata in un luogo fresco e asciutto, severamente vietato esporre al sole, altrimenti c'è il pericolo di esplosione. Si prega di scollegare l'alimentazione dopo la ricarica.

In caso di pioggia, non lavorare all'aperto, la pioggia causerà cortocircuiti o perdite.


L'unità è completamente impermeabile tranne che nel punto di giunzione dell'alimentazione. Prestare attenzione durante l'applicazione della sospensione magnetica.


Se il dispositivo presenta rumori o odori anomali, spegnere immediatamente l'alimentazione.

Non spostare il dispositivo tirando il cavo di alimentazione. Ciò danneggerà il cavo di alimentazione.

Se l'attrezzatura è anormale, non ripararla senza autorizzazione, si prega di contattare il rivenditore o contattare direttamente il nostro centro di assistenza post-vendita.

Controllare se c'è polvere di ferro sul connettore del cavo di alimentazione. La polvere metallica può causare cortocircuiti.

Dopo l'uso, la polvere magnetica sul polo magnetico deve essere pulita e applicata con olio antiruggine per evitare che arrugginisca e si attacchi.


5. Tabella di configurazione

Articolo

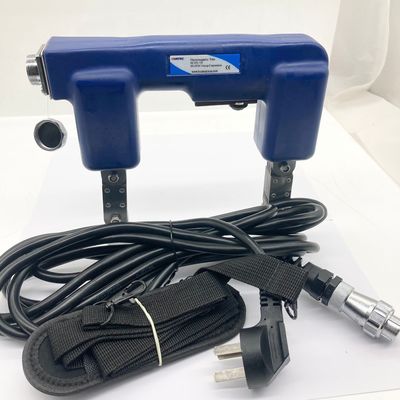

Questa macchina può avere caricabatterie, batteria, cavo opzionali, opzionalmente può essere convertita in giogo DC. Illuminazione LED induttiva e piedi magnetici inclinati opzionali.7. Garanzia di qualità

Grazie per aver scelto il nostro giogo portatile AC HCDX-Y8, la nostra azienda opera rigorosamente in conformità con il sistema di gestione della qualità ISO 9001-2008. Ogni apparecchiatura viene testata ed emessa dal reparto qualità dell'azienda. Questo prodotto soddisfa i requisiti di GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e altri standard.

Il periodo di garanzia di questo prodotto è di 1 anno, in condizioni di uso normale, qualsiasi guasto del prodotto sarà riparato gratuitamente dall'azienda (materiali e costi di manutenzione gratuiti), e verrà fornita una manutenzione a pagamento preferenziale entro 3 anni.
