Rivelatore di difetti a particelle magnetiche HCDX-IISC AC/DC commutabile multifunzionale con sonde A/D/E/O

Rilevatore di difetti a particelle magnetiche multifunzionale commutabile AC/DC HCDX-IISC con sonde A/D/E/O

Introduzione:

Il rilevatore di difetti a polvere magnetica composita HCDX-IISC adotta un interruttore senza contatto a controllo al silicio, con basso rumore, forte forza magnetica, lunga durata e funzionamento semplice, adatto per uso sul campo e in laboratorio. Lo strumento adotta una configurazione combinata e gli utenti possono scegliere liberamente la sonda in base alle proprie esigenze. Le sonde di tipo A, D, E, O possono essere configurate in base ai requisiti dell'utente.

La serie HCDX-IISC ha la funzione di smagnetizzazione e corrente regolabile.

Un microcontrollore a 8 bit è adottato come controller da questo rilevatore di difetti a particelle magnetiche (con circuito a controllo di fase), e la regolazione continua della corrente di magnetizzazione può essere realizzata attraverso la raccolta precisa del segnale di attraversamento dello zero della tensione AC e del segnale di regolazione della corrente. Inoltre, è dotato della funzione di smagnetizzazione; la funzione di smagnetizzazione può essere attivata dopo aver selezionato la modalità di smagnetizzazione e premuto il pulsante di attivazione. Inoltre, il programma del microcontrollore può beneficiare di aggiornamenti gratuiti a vita e le sonde di tipo A, D, E, O possono essere configurate in base ai requisiti dell'utente.

Tutti i parametri delle sonde opzionali:

Introduzione alle sonde standard per il modello HCDX-IISC:

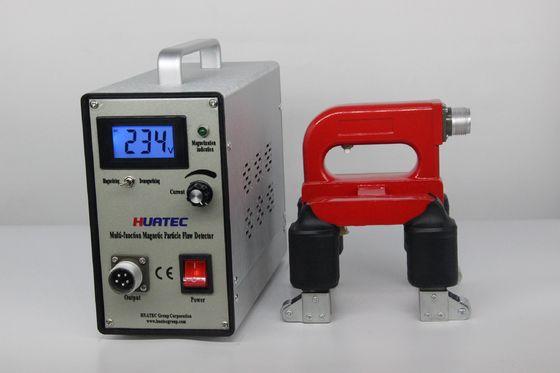

Sonda di tipo D (sonda a giogo elettromagnetico): dotata di giunti mobili, può magnetizzare e ispezionare pezzi superficiali.

Sonda di tipo A (sonda a ferro di cavallo): adatta per tutti i tipi di saldature d'angolo, angoli interni ed esterni di pezzi di grandi dimensioni per ispezioni di magnetizzazione locale, dotata di luci di lavoro.

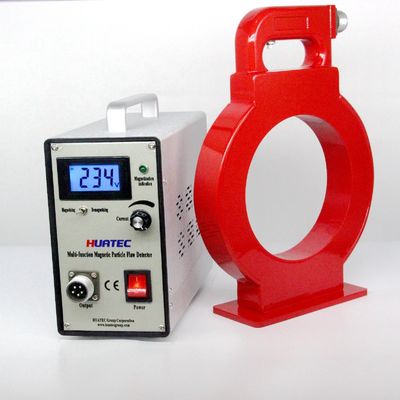

Sonda di tipo O (bobina ad anello): è adatta per il rilevamento di cricche circonferenziali di pezzi ed è molto sensibile alle cricche causate dalla fatica del pezzo. Inoltre, può smagnetizzare il pezzo a distanza.

Sonda di tipo E (sonda a campo magnetico rotante): effettua un'ispezione completa per tutti i tipi di saldature dritte, saldature di circonferenza, saldature di testa e superfici piane e curve con grandi forme geometriche. La sonda è dotata di rulli, che facilitano l'operazione e aumentano la velocità. La sonda è dotata di luci di lavoro per una facile osservazione.

Parametri tecnici:

Alimentazione: AC 220V ± 10% 50HZ 5A

Uscita: AC 38V 10A

Sonde di tipo A, D, E, O sono opzionali e disponibili

Velocità di ispezione: ≥6 m/min

Aumento di temperatura della sonda: ≤60

Ciclo di lavoro: si raccomanda di lavorare per un lungo periodo di funzionamento continuo: tempo di magnetizzazione ≤3 secondi, tempo di interruzione ≥5 secondi

Peso: circa 6,5Kg (unità principale)

Dimensioni del controller: 95x45x75mm (L*W*H)Dimensioni della valigetta: 170x140x70mm (L*W*H)

Consegna standard:

Host HCDX-IISC

1

Sonda a giogo di tipo D 1

Sonda di tipo A

      Sonda E

Sonda di tipo E

Peso morto1Sonda E

     1Sonda E

    1Sonda E

   1Sonda E

Manuale d'uso1Sonda E

1  Sonda E

Sonda di tipo ASonda OSonda E

Sonda D

Peso morto

Campione di prova

Luce UV
