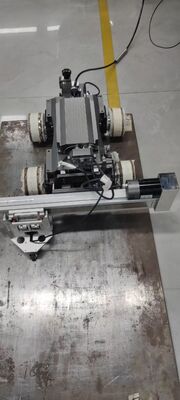

Sistema di misurazione dello spessore della corrosione a scorrere magnetica con trascinatore magnetico a due ruote

Sistema di misurazione dello spessore della corrosione a creep magnetico con cingolato magnetico a due ruote

1. Configurazione

Utilizza la ruota magnetica permanente ad alta resistenza a base di terre rare, anche in caso di interruzione imprevista dell'alimentazione, non cadrà dalla superficie rilevata. Può eseguire movimenti multi-atteggiamento orizzontali, verticali e invertiti sulla superficie di componenti ferromagnetici.Installare una sonda a ultrasuoni elettromagnetica per la misurazione dello spessore per uno screening rapido e il posizionamento contro l'erosione della pareteScansiona accuratamente l'area per testare la corrosione dello spessore.

• Corrispondenza della visualizzazione A scan e B scan
• Dotato di telecamera video, può osservare tempestivamente la situazione video della superficie ispezionata.
• Il sistema di controllo remoto per controllare la direzione di scansione e può essere preimpostata la direzione di scansione.
• 3. Caratteristiche del cingolato magnetico a due ruote

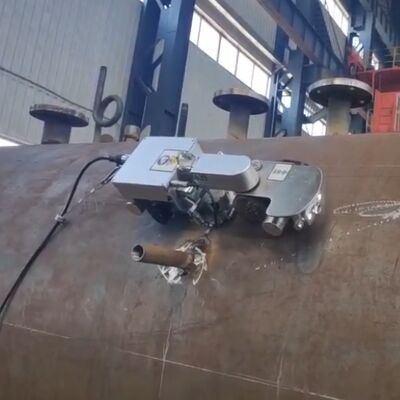

• Il cingolato magnetico a due ruote è uno strumento avanzato che può trasportare una varietà di apparecchiature di test non distruttivi. Attualmente, ha accumulato un gran numero di esperienze di insediamento in loco in molti campi come la petrolchimica, le ispezioni speciali di pentole e l'energia elettrica. Può trasportare ultrasuoni elettromagnetici nel fondo del tubo, gomiti o raccordi a tre vie e altre aree con corrosione, erosione più grave per eseguire ispezioni o misurazioni dello spessore B scan, nel campo industriale chiamato esperto di rilevamento della corrosione dei tubi.
• Il cingolato magnetico a due ruote presenta le seguenti caratteristiche: struttura compatta, elevata flessibilità, aspirazione magnetica, elevata precisione di controllo, tecnologia di rilevamento avanzata, rilevamento video compatibile e meccanismo di sollevamento della sonda unico. Per il rilevamento automatico della corrosione di tubi, contenitori e piastre.

Il design compatto e raffinato consente di eseguire facilmente il rilevamento della corrosione per vari tipi di tubi e recipienti ferromagnetici. Le ruote magnetiche misurano 350 mm (lunghezza) x 140 mm (larghezza) x 130 mm (altezza) e pesano meno di 5,5 kg. La struttura unica a due ruote consente di camminare liberamente su tubi con un minimo di 100 mm. Il raggio di sterzata minimo è di 400 mm e si può facilmente superare un gomito con un raggio di curvatura minimo di 100 mm. Pertanto, l'ambito di movimento e scansione del cingolato magnetico a due ruote è stato notevolmente ampliato.

2) Aspirazione magnetica super

In termini di design, utilizza magneti permanenti a base di terre rare per creare magneti permanenti ad alta resistenza nelle due ruote dei cingoli magnetici. Anche in caso di interruzione accidentale dell'alimentazione, non vi è alcun pericolo che il corpo del veicolo cada dalla superficie rilevata. Pertanto, il cingolato magnetico a due ruote può eseguire in sicurezza scansioni in posizione orizzontale, verticale e invertita. Il carico verticale massimo del cingolato magnetico a due ruote è di 5 kg, il che significa che non influenzerà alcun movimento verticale quando si trascina un peso di 5 kg.

3) Elevata precisione di controllo

La velocità del cingolato magnetico a due ruote è di 0-6 m/minuto e può avanzare a velocità costante, tramite un encoder di precisione può ottenere la funzione di impostazione del gap di rilevamento, può soddisfare meglio le esigenze di rilevamento dell'utente. Ad esempio, il cliente necessita di eseguire un processo di rilevamento del gap ogni 50 mm in un punto sul retro del gomito: il controller può essere programmato e il cingolato magnetico a due ruote può essere azionato e ispezionato ogni 50 mm. Migliora l'efficienza e l'accuratezza del rilevamento.

4) Tecnologia di rilevamento avanzata

Tradizionalmente, lo spessore piezoelettrico viene utilizzato nella misurazione tradizionale dello spessore, e ciò comporta una certa difficoltà e sforzo per il personale di ispezione in molti campi in termini di processo di ispezione. Il metodo di ispezione manuale dello spessimetro ultrasonico piezoelettrico presenta i seguenti svantaggi: (1) Lo strato di vernice o lo strato di ossido sulla superficie del pezzo deve essere lucidato e la superficie deve essere ripristinata al termine del test. L'efficienza è estremamente bassa; (2) L'ultrasuono tradizionale deve essere rivestito con un agente di accoppiamento, il che è molto difficile nelle condizioni del sito. (3) Quando si lavora in quota, è necessario costruire una piattaforma fissa, che è costosa e richiede tempo; (4) È difficile eseguire test in servizio ad alte temperature.

Utilizzando il sistema avanzato di rilevamento della corrosione dello spessore della parete a scansione automatica (ultrasuoni elettromagnetici), i problemi noiosi sopra menzionati saranno risolti e l'accuratezza del rilevamento è paragonabile a quella degli ultrasuoni piezoelettrici tradizionali. Non è necessario costruire ponteggi, non è necessario lucidare lo strato anticorrosione, senza alcun agente di accoppiamento, tramite il controllo remoto da terra, per ottenere uno screening rapido del posizionamento della corrosione della parete del tubo ad alta velocità e una misurazione accurata di scansioni dense. Garantendo l'accuratezza del rilevamento, migliora notevolmente l'efficienza del rilevamento e riduce i costi di rilevamento.

La posizione e il percorso di rilevamento dei componenti in alta quota possono essere monitorati e regolati in tempo reale da terra utilizzando la doppia telecamera integrata anteriore e posteriore del cingolato magnetico a due ruote per garantire la controllabilità della traiettoria di scansione.

6) Il cingolato magnetico a due ruote si confronta inevitabilmente con azioni meccaniche che richiedono il sollevamento della sonda durante il rilevamento di punti di corrosione o l'ispezione B-scan. Durante la misurazione dello spessore del punto, la misurazione deve essere eseguita nello stesso punto specificato. I dati di ciascun punto vengono ottenuti quando la sonda si appoggia sulla superficie da misurare. Pertanto, la funzione della sonda può essere sollevata per ottenere il valore di spessore più accurato. Durante l'esecuzione di una B-scan sull'oggetto da misurare, sebbene la sonda sia vicina alla superficie, se l'altezza residua della saldatura è elevata, la sonda deve essere sollevata e aggirata. Pertanto, anche la funzione di sollevamento e abbassamento della sonda è molto importante.

Unità di misurazione dello spessore a ultrasuoni elettromagnetici

5. Gli ultrasuoni elettromagnetici EMAT e gli ultrasuoni piezoelettrici tradizionali appartengono alla categoria degli ultrasuoni. La loro differenza essenziale risiede nella differenza dei trasduttori. I trasduttori a ultrasuoni piezoelettrici si basano sull'effetto piezoelettrico di una piastra piezoelettrica per emettere e ricevere onde ultrasoniche, mentre gli EMAT si basano su effetti elettromagnetici (magnetostrizione, forza di Lorentz) per trasmettere e ricevere onde ultrasoniche, e la loro conversione di energia avviene nello strato superficiale direttamente sulla superficie del pezzo. Il test a ultrasuoni piezoelettrici tradizionali ha un elevato requisito sulla finitura della superficie del pezzo. Il test a ultrasuoni elettromagnetici ha un basso requisito sulla superficie del pezzo, consentendo alla superficie del pezzo di avere vernice, rivestimento e irregolarità. Rispetto agli ultrasuoni convenzionali. Gli ultrasuoni elettromagnetici presentano i seguenti vantaggi

Rilevamento senza contatto, nessun agente di accoppiamento (sollevamento fino a circa 4 mm)

4. I requisiti per la superficie non sono elevati, la rugosità superficiale può essere rilevata, con scaglie di ossido, rivestimenti, verniciature e altri pezzi

Rilevamento rapido

• Ultrasuoni piezoelettrici EMAT
• Cristallo Magnete
• Agente di accoppiamento Bobina elettromagnetica

Corrente parassita di vibrazione Campo magnetico

Ultrasuoni Ultrasuoni

EMAT

Tecnologia a ultrasuoni piezoelettrici tradizionale Tecnologia EMAT

Particolarmente adatto per il rilevamento automatico e online ad alta velocità

Particolarmente adatto per ambienti ad alta temperatura

Confronto tecnico tra la tecnologia a ultrasuoni piezoelettrici tradizionale e la tecnologia EMAT in ambienti ad alta velocità e alta temperatura.

La tecnologia EMAT è stata applicata al test non distruttivo manuale, semi-automatico e completamente automatico online di varie forgiature, barre d'acciaio, lamiere d'acciaio e tubi d'acciaio (inclusi tubi senza saldatura, tubi per petrolio, tubi saldati, ecc.) a temperatura ambiente e alta temperatura.

Caratteristiche funzionali

★ La posizione e il percorso di rilevamento dei componenti in alta quota possono essere monitorati e regolati in tempo reale da terra utilizzando la doppia telecamera integrata anteriore e posteriore per garantire la controllabilità della traiettoria di scansione.

Nessuna lucidatura superficiale, penetra rivestimenti anticorrosione e ruggine fluttuante, e non necessita di agente di accoppiamento.

5. ★ La misurazione dello spessore può penetrare fino a 4 mm di corrosione superficiale, vernice, corrosione e altri rivestimenti, lo spessore degli oggetti metallici visualizzato dallo strumento non necessita di considerare il calcolo dello spessore del rivestimento.

• ★ Non perpendicolarità (normalità del trasduttore/sonda rispetto all'oggetto in prova) fino a ±25
• o
• , bassa verticalità dopo il posizionamento della sonda
• ★ Con meccanismo di sollevamento elettrico della sonda, la sonda può essere sollevata quando si attraversano ostacoli come saldature e rigonfiamenti, evitando di essere trattenuta.^{1000 ~ 9999 m/s, incremento di regolazione: 1 m/s}★ Utilizzando un algoritmo di intelligenza esperta, ci sono tre modalità di misurazione dello spessore: modalità automatica, modalità manuale a gate singolo (misurazione con metodo a picco singolo) e modalità manuale a doppio gate (misurazione con metodo picco-picco). Riduce notevolmente l'influenza dei fattori umani e semplifica i passaggi operativi.
• Database integrato della velocità delle onde di taglio dei materiali di base e possibilità di personalizzare il valore della velocità delle onde di taglio
• Emette direttamente l'elenco dei record di ispezione e l'elenco dei valori di spessore per facilitare l'analisi e l'elaborazione dei dati.
• Parametri tecnici
• ★ Cavo di controllo del rilevamento: 25 m
• ★ Il raggio minimo di curvatura sulla superficie dell'oggetto misurato: asse longitudinale ≥ 50 mm e circonferenza ≥ 125 mm
• Misurazione dello spessore:

6. Precisione 0,04 mm, Intervallo 2 ~ 120 mm (Acciaio)

• ★ Distanza di lavoro / sollevamento: ≤ 4 mm
• ★ Non perpendicolarità della misurazione (normale al trasduttore/sonda rispetto all'oggetto in prova): ±25
• oFrequenza di eccitazione
• : 3,0 ~ 5,0 MHz, velocità di misurazione: 16 ~ 1 volte/s
• Intervallo di velocità del suono:^{1000 ~ 9999 m/s, incremento di regolazione: 1 m/s}
• Funzione Gate: gate automatico, gate singolo manuale, gate doppio manuale★
• Monitoraggio video: telecamere doppie anteriori e posteriori, pixel dinamici e statici sono 3 milioni / 2304 × 1296Sonda magnetica a temperatura normale: magneti deboli o meno permanenti, aspirazione magnetica
• ≤ 15 N, circolare Φ 30 × altezza 44 mm, peso ≤ 80 g
• ★ Dimensioni e peso del corpo del dispositivo di cingolamento (circa): L380 × L130 × H120 mm, 6 kgTemperatura di lavoro
• :-10 ~ +50
• ℃
• Software di analisi delle misurazioniVisualizzazione simultanea dei risultati di spessore, A, B scanEmette direttamente un record di test, ★ elenco dei valori di spessore, per facilitare l'analisi e l'elaborazione dei dati★ Compatibile con il sistema operativo Win7/10 (32/64 bit)

7. Lista di imballaggio

• Host di test/computer superiore
• 1 Set

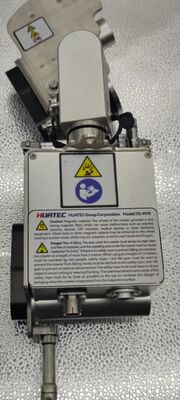

• Cingolato magnetico a due ruote HUATEC TG-M70 (Modulo video e di misurazione dello spessore incluso) 1 Set

8. Alimentatore e scatola di controllo

• 1 PezzoManiglia di controllo
• 1 Pezzo
• Cavo di controllo del testCustodia di spedizione antiurto 1 Pezzo
• Blocco di test standard (acciaio al carbonio circolare Φ 30 × spessore 10 mm) 1 PezzoCustodia di spedizione antiurto 1 Pezzo
• Dispositivo anticaduta con fune di sicurezza1 Pezzo (opzionale)
•
