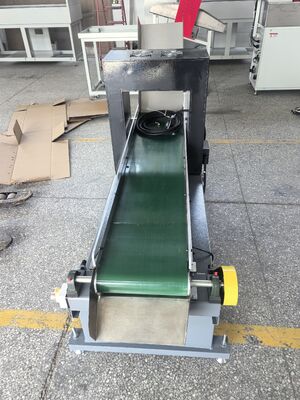

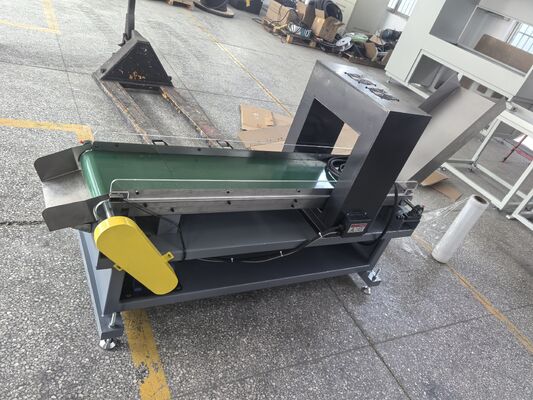

HCDX-M360 Demagnetizzatore industriale per parti metalliche con demagnetizzazione AC con nastro trasportatore

HCDX-M360 Demagnetizzatore industriale per parti metalliche con demagnetizzazione AC con nastro trasportatore

I. Motivi della demagnetizzazione

Prima dell'assemblaggio delle parti nei componenti finali, la demagnetizzazione è spesso necessaria.come::

Magnetismo residuo può influenzare la precisione di funzionamento e la funzionalità di alcuni strumenti e contatori;

La polvere di metallo assorbita dal magnetismo residuo accelera l'usura delle parti mobili durante l'uso futuro, portando a un guasto precoce;

La polvere di metallo assorbita dal magnetismo residuo può influenzare la qualità della lavorazione nei processi successivi, come la lavorazione meccanica e il rivestimento superficiale;

Il magnetismo residuo può causare l'adesione dei chip alla superficie, danneggiando la precisione della superficie e causando l'assorbimento degli utensili;

La presenza di magnetismo residuo può causare deviazioni di arco o perdite, influenzando la qualità della saldatura, ecc.

II. Principio della demagnetizzazione

Il metallo diventa magnetizzato a causa della disposizione lineare delle polarità positive e negative della sua struttura atomica.La demagnetizzazione viene effettuata per eliminare la consistenza di questo orientamento della polarità atomica e ridurre la proprietà magnetica a un livello accettabileQuesto è lo scopo della demagnetizzazione. riducendo il campo magnetico, cambiare la direzione del campo magnetico aiuta a ridurre questa consistenza dell'orientamento della polarità atomica.Questo è il principio per la progettazione di apparecchiature di demagnetizzazione.

Mettere le parti metalliche nella bobina e alimentare la bobina con una corrente alternata che cambia rapidamente direzione (50 Hz).Quando la bobina è ancora nello stato di energia e le parti metalliche sono gradualmente spostati fuori dalla bobina attraverso il nastro trasportatore, il magnetismo indotto diminuirà gradualmente, interrompendo così l'ordinata disposizione dei domini magnetici nelle parti metalliche a causa della magnetizzazione,e rendendo le parti metalliche non magnetiche all'esterno.

III. Principali specifiche tecniche

IV. Istruzioni d'uso

1Configurazione dell'ingresso dell'alimentazione

1 Il cablaggio di alimentazione deve utilizzare conduttori di rame isolati con una sezione trasversale di ≥ 4 mm2 e essere collegato al terminale principale dell'interruttore nella scatola elettrica a U, V,e porte W (la porta W può utilizzare 2.5 mm2); il filo di messa a terra di protezione deve essere collegato al bullone di messa a terra all'esterno della casella di controllo con un conduttore di rame con una sezione trasversale di 2,5 mm2;

2 L'alimentazione in entrata deve essere dotata di un interruttore d'aria con una capacità di corrente nominale compresa tra 40A e 50A;

3 Dopo aver collegato correttamente l'entrata di alimentazione (e anche il filo di messa a terra affidabile), chiudere l'entrata di alimentazione; spingere la maniglia dell'interruttore sulla porta della scatola alla posizione ON,Chiudere tutti i piccoli interruttori, e si accenderà la luce indicatrice bianca [Power Input] sul pannello di comando per indicare.

4 Premere l'interruttore del pulsante verde sulla scatola del pulsante di avvio del demagnetizzatore, e la cinghia di trasporto inizia a funzionare, mentre la bobina demagnetizzante è alimentata;si accenderà la luce gialla dell'indicatore [Demagnetizzazione in corso] sul pannello di comandoIn caso contrario, la direzione di movimento della cinghia di trasporto deve essere la stessa indicata sulla piastra di protezione.per favore cambiare la sequenza di fase collegata alla porta motore.

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

In una posizione appropriata del terminale del demagnetizzatore, è installato un sensore ottico.il nastro trasportatore e la bobina demagnetizzante smetteranno di funzionare.

2Operazione di demagnetizzazione

1 Chiudere l'alimentatore di ingresso di alimentazione;

2 premere l'interruttore del pulsante verde sulla casella del pulsante di avvio del demagnetizzatore, e la cinghia di trasporto inizia a funzionare, mentre la bobina demagnetizzante è alimentata;

3 Posizionare la parte da demagnetizzare sul nastro trasportatore nella posizione di partenza del demagnetizzatore;

4 Dopo che le parti della cinghia trasportatrice hanno lentamente attraversato la bobina demagnetizzante fino all'estremità del demagnetizzatore,

(1) Se il sensore ottico funziona normalmente, quando la parte raggiunge il percorso luminoso del sensore, il nastro trasportatore e la bobina demagnetizzante cessano di funzionare.e le parti saranno rimosse dopo che la macchina si ferma.

(2) Se il sensore ottico ha un difetto, le parti possono essere rimosse nella direzione più lontana dalla bobina demagnetizzante; se non è necessaria un'ulteriore operazione di demagnetizzazione,premere il pulsante di arresto di emergenza rosso sul pulsante finale o il pulsante rosso sul pulsante di avvio del demagnetizzatoreÈ inoltre possibile rimuovere le parti dopo che la macchina si ferma.

Per i pezzi corti - la distanza tra la superficie finale vicina della parte e la superficie finale della bobina di demagnetizzazione è > 800 mm

Prendi le parti direttamente dalla cinghia trasportatrice.

Per i pezzi lunghi - la distanza dalla faccia finale vicina della parte alla faccia finale della bobina demagnetizzante è < 800 mm

Prendere le parti dalla cintura trasportatrice e spostarle in linea retta lungo la direzione della cintura trasportatrice lontano dalla bobina di demagnetizzazione prima di posizionarle.

Generalmente, il processo di demagnetizzazione delle parti è completato.

V. Metodi per migliorare l'effetto di demagnetizzazione

1. Cercare di demagnetizzare ogni singola parte (con una certa lunghezza) il più possibile.

2. Quando si demagnetizzano parti corte e spesse o sferiche, collegare diverse parti da una parte all'altra per facilitare la demagnetizzazione.

3Se la singola demagnetizzazione non soddisfa i requisiti, è necessario ripetere il processo di demagnetizzazione.

4Per le parti di forma complessa, ruotare o ribaltare quando passano attraverso la bobina di demagnetizzazione.

5Cercare di rimuovere le parti mentre la bobina di demagnetizzazione è alimentata,e spostare le parti in linea retta lungo la direzione di trasporto fino a quando non sono lontani dalla bobina di demagnetizzazione prima di posizionarliQuesto metodo è particolarmente necessario e importante per parti con lunghezza ≥ 1.000 mm.

VI. Note

1Questa macchina deve essere collegata correttamente a un filo di messa a terra affidabile per la sicurezza!

2. La bobina di demagnetizzazione non deve essere azionata continuamente per un lungo periodo di tempo. Il tempo di funzionamento continuo non deve superare i 6-8 minuti.la macchina entrerà in stato di spegnimento e di standbyLa macchina deve essere raffreddata prima di poter essere nuovamente azionata.

3Se è necessario regolare la velocità di movimento della cinghia di ingegneria, ciò deve essere fatto mentre il motore è in funzione: sul riduttore del motore è presente un disco di regolazione,e la direzione della freccia "Fast" sul disco deve essere regolato per accelerare, e la direzione della freccia "Slow" sul disco deve essere regolata per decelerare.

4Le parti devono essere rimosse dalla cinghia piatta di trasporto solo quando raggiungono il terminale della macchina di demagnetizzazione.

5Le parti demagnetizzate devono essere posizionate lontano dalla bobina di demagnetizzazione!

6Quando si eseguono le operazioni di demagnetizzazione, non indossare orologi meccanici, in quanto potrebbero causare in futuro orari imprecisi.
