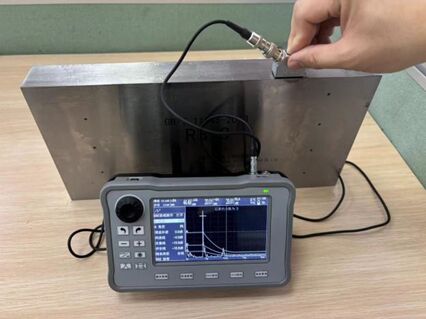

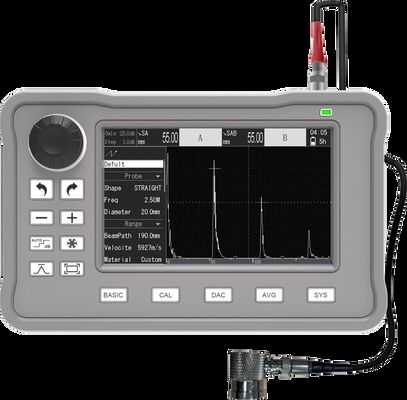

Detettore di difetti metallici portatile FD-500mini con funzione DAC/AVG per NDT industriale

Larghezza di banda

0.1MHzBatteria al litio da 7.4V 8000mAh, 12 ore di autonomia20MHz

Guadagno

120dB, passo 0.1dB, 0.6dB, 1dB, 2dB, 6dB

Filtro d'onda

Banda larga, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M

Frequenza di campionamento

Frequenza di campionamento hardware 100MSPS, frequenza di campionamento equivalente 400MSPS

Modalità di rilevamento

Onda completa, semionda positiva, semionda negativa, RF, inviluppo

Intervallo di rilevamento

10m (onda longitudinale acciaio al carbonio), passo 100mm10mm0.1mm

Modalità impulso

Impulso acuto, onda quadra, onda quadra doppia

Tensione impulso

25VBatteria al litio da 7.4V 8000mAh, 12 ore di autonomia300V  Passo 25V

Larghezza impulso

0nsBatteria al litio da 7.4V 8000mAh, 12 ore di autonomia500ns regolabile continuamente, passo 5ns

Smorzamento

Forte (100Ω)Debole (1000Ω) regolabile

Ripetizione impulso

frequenza

Automatica o manuale, ambito automatico (200Hz-1KHz), ambito manuale (0-10KHz)

Canale sonda

200 gruppi, supporta operazioni come creazione, anteprima, eliminazione, ridenominazione, sovrascrittura e ripristino

Allarme gate

Allarme Gate A e B, onda persa/onda in arrivo

Modalità Gate

Gate A indipendente, Gate B

Modalità di misurazione

Picco, Fronte anteriore, Fronte anteriore J

Modalità quantitativa

Curva DAC, Curva AVG(DGS)

Standard

di rilevamento difetti

AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345

Contenuto salvato

Registrazione a fotogramma singolo, multi-fotogramma (≤ 500 fotogrammi), screenshot, screenshot B-scanFunzioni ausiliarieguadagno automatico, memoria picco, congelamento forma d'onda, gestione canali, allarme gate, espansione gate, gate automatico, touch a schermo intero, tastiera virtuale, semianco colore, screenshot rapido

Schermo di visualizzazione

LCD ad alta definizione da 5.0 pollici 800 × 480, IPS_LCD

Interfaccia sonda

Doppio LEMO-00

Interfaccia di uscita32dB (Requisiti di prestazione metrologica: ≥ 26dB)Immagine B-scan

supporta fino a 700 gruppi di sintesi A-scan, e la risoluzione più alta è φ 2mm

Archiviazione dati

Scheda SD da 8GB

Caricabatterie

Ricarica rapida PD, interfaccia Type-C standard (100～240V, 50～60Hz)

Dimensioni183mm × 113mm × 45mmPeso

700g, batteria inclusa senza protezione in gomma

Lingua

Inglese

UnitàBatteria al litio da 7.4V 8000mAh, 12 ore di autonomiaBatteriaBatteria al litio da 7.4V 8000mAh, 12 ore di autonomiaTemperatura operativa

-10℃～55℃

Risoluzione32dB (Requisiti di prestazione metrologica: ≥ 26dB)Gamma dinamica32dB (Requisiti di prestazione metrologica: ≥ 26dB)Margine di sensibilità

50dB (Requisiti di prestazione metrologica: ≥ 42dB)

Linearità verticale

1.8% (Requisiti di prestazione metrologica: ≤ 6%)

Linearità orizzontale

0.5% (Requisiti di prestazione metrologica: ≤ 2%)

Caratteristiche

l

Il corpo è leggero e adatto all'uso con una sola mano.

l  Ricarica rapida PD65W + 12 ore di lunga durata della batteria.l

Display IPS ad alta definizione da 5.0 pollici con una nuova interfaccia utente.Include cambio tra cinese e inglese, esportazione dati su scheda SD, aggiornamento online, cattura schermo e molte altre funzioni pratiche.Con DAC, AVG, guadagno automatico, memoria picco, semianco colore e altre funzioni professionali.

Supporta il touch a schermo intero, operazioni rapide con gesti, tastiera virtuale, facile da usare

lInclude cambio tra cinese e inglese, esportazione dati su scheda SD, aggiornamento online, cattura schermo e molte altre funzioni pratiche.Con DAC, AVG, guadagno automatico, memoria picco, semianco colore e altre funzioni professionali.

l

  Include cambio tra cinese e inglese, esportazione dati su scheda SD, aggiornamento online, cattura schermo e molte altre funzioni pratiche.Configurazione standard

Numero

Nome2Note

1

Host

12Sonda dritta ad alta precisione
