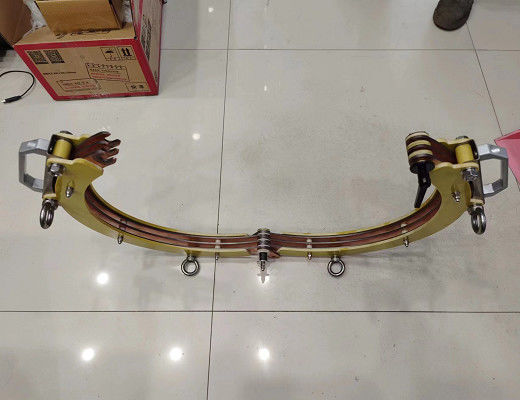

Rivelatore di difetti magnetici HCDX-C300S con bobina da 300 mm e funzione di magnetizzazione e smagnetizzazione

Rivelatore di difetti magnetici a bobina aperta HCDX-C300S da 300 mm con funzione di magnetizzazione e smagnetizzazione

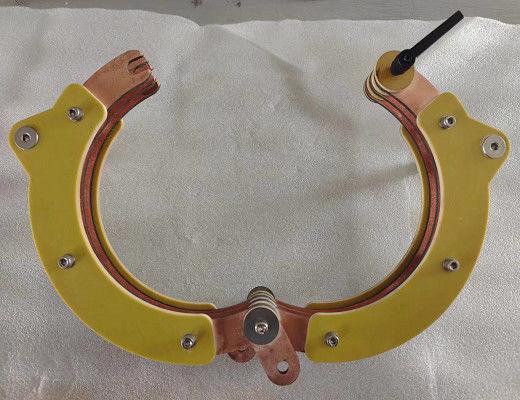

Il rivelatore di particelle magnetiche a bobina di tipo aperto/chiuso facilita l'ingresso del pezzo nella bobina.

I parametri principali

II Introduzione alle funzioni

1, Magnetizzazione - avvia il campo elettromagnetico per magnetizzare il pezzo;

2, Smagnetizzazione - il campo di smagnetizzazione avvia la smagnetizzazione del pezzo;

3, Allarme sovratemperatura - la bobina ha un sensore di temperatura integrato da 75 °C. Quando la temperatura impostata viene superata, entra in stato di protezione;

III Installazione e messa in servizio

Installazione:

1. L'apparecchiatura deve essere installata in un ambiente asciutto, privo di polvere metallica, gas corrosivi e articoli infiammabili ed esplosivi;

2. La temperatura del mezzo circostante non deve essere inferiore a -10 °C e non superiore a +40 °C;

3. L'umidità relativa dell'aria non deve essere superiore all'85%;

4. Il collegamento di tubi e fili tra l'apparecchiatura di installazione e ciascun ausiliario deve essere effettuato secondo il segnale di indicazione e la base della spina;

5. Alimentazione (alimentazione, sorgente d'aria, ecc., in base all'ambiente di installazione e alle condizioni operative dell'apparecchiatura) e il guscio dell'apparecchiatura deve essere collegato in modo affidabile a terra;

Messa in servizio:

1. Dopo che l'apparecchiatura è stata installata in posizione, verificare innanzitutto se tutti i fili di collegamento e le viti di fissaggio sono allentati e caduti;

2. Utilizzare strumenti per misurare se la tensione all'estremità superiore dell'interruttore principale della macchina soddisfa i requisiti dell'ambiente di installazione e delle condizioni operative dell'apparecchiatura;

3. Controllare ogni azione funzionale, premere o commutare manualmente ogni interruttore di funzione, e ogni azione funzionale dell'apparecchiatura deve essere eseguita di conseguenza;

4. Ispezione dell'effetto di smagnetizzazione: verificare se il magnetismo residuo dopo la smagnetizzazione soddisfa i requisiti;

5. Dopo aver superato la messa in servizio e l'ispezione, l'apparecchiatura può essere messa in produzione.

IV Manutenzione ordinaria

Dopo l'uso dell'apparecchiatura, devono essere eseguite le seguenti operazioni:

1. Spegnere l'interruttore di alimentazione e interrompere l'alimentazione dell'apparecchiatura;

2. Scollegare l'interruttore principale dell'alimentazione esterna;

3. Pulire le macchie d'olio sulla superficie della bobina e mantenere pulita l'intera apparecchiatura;

4. Controllare il cavo del circuito, il cavo e il fissaggio per eventuali allentamenti e invecchiamento entro un mese;

5. Verificare ogni giorno se la concentrazione della sospensione magnetica soddisfa lo standard;

6. Deve essere utilizzato un lavaggio neutro per pulire le macchie d'olio sulla superficie dell'apparecchiatura;

7. Se il guscio è danneggiato, è vietato continuare l'uso;

6, Principio di rilevamento dei difetti

Principi dell'elettromagnetismo

La corrente di magnetizzazione forma un campo elettromagnetico attraverso la superficie del pezzo ferromagnetico (AC e DC a semionda hanno effetto pelle). L'esistenza di difetti interromperà la linea di forza magnetica, formerà un campo magnetico di dispersione e adsorbirà particelle magnetiche. Le particelle magnetiche si accumulano per formare segni magnetici. L'esistenza di difetti può essere giudicata osservando i segni magnetici (i segni magnetici sono in realtà difetti ingranditi).

Metodo di magnetizzazione longitudinale

Ovvero, utilizzando il metodo della bobina, il pezzo viene infilato nella bobina o posizionato tra il giogo magnetico composto da due bobine. Quando viene applicata corrente alla bobina, il campo magnetico longitudinale viene generato nella bobina e passa lungo l'asse lungo del pezzo per controllare la cricca circonferenziale.
