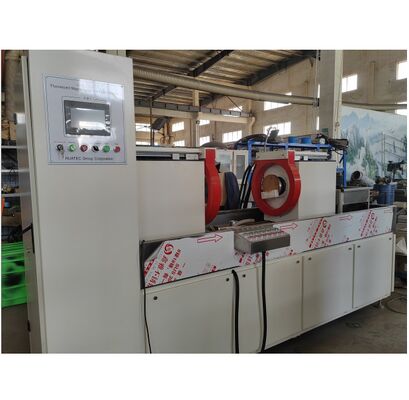

Rivelatore di difetti a particelle magnetiche fluorescenti HMP-6000A 6000A Attrezzatura per prove non distruttive a magnetizzazione composita
principio di funzionamento
Il rilevamento dei difetti a particelle magnetiche utilizza il difetto del campo magnetico di dispersione del pezzo e l'interazione delle particelle magnetiche, utilizza la differenza di permeabilità tra la superficie e le vicinanze dei difetti (come cricche, inclusioni di scorie, grani, ecc.) e la permeabilità dell'acciaio. Questi materiali, dopo la magnetizzazione, subiranno una distorsione della discontinuità del campo magnetico, formando una parte del flusso magnetico di dispersione e del campo magnetico di dispersione. Utilizzando la sua energia magnetica di dispersione, le parti difettose hanno la caratteristica di adsorbimento delle particelle magnetiche, quindi le particelle magnetiche vengono attratte per formare un accumulo di particelle magnetiche sui difetti - segni magnetici, che, in condizioni di illuminazione appropriate, mostrano la posizione e la forma dei difetti
|
Tabella dei parametri tecnici
|
|
|
corrente
nome
|
AC/DC (semionda, onda intera monofase, onda intera trifase)
|
|
|
|
|
Corrente di magnetizzazione circonferenziale(configurazione)
|
6000
|
|
|
Potenziale di flusso di magnetizzazione longitudinale(AT)
|
20000
|
|
|
Diametro interno bobina opzionale(mm)
|
350
|
|
|
Distanza massima elettrodi opzionale(mm)
|
1500
|
|
|
unità principale
|
Tipo diviso (armadio di controllo elettrico separato dall'unità principale)
|
|
|
sensibilità
|
Tipo A campione (15/50) mostra chiaramente
|
|
|
tasso di carico temporaneo
|
≤20%
|
|
|
modalità di controllo
|
Manuale/semiautomatico
|
|
|
interfaccia(*)
|
Pulsante/Touch screen
|
|
|
Modalità di bloccaggio(*)
|
Elettrico e pneumatico
|
|
|
Modalità di rotazione
|
elettrico
|
|
|
Metodo di magnetizzazione in corrente alternata
|
Magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita
|
|
|
Modalità di smagnetizzazione in corrente alternata
|
Smagnetizzazione attenuata automatica
|
|
|
Modalità di raddrizzamento
|
Semionda monofase, onda intera monofase, onda intera trifase
|
|
|
Metodo di magnetizzazione AC/DC(*)
|
Magnetizzazione circonferenziale AC/magnetizzazione circonferenziale DC, magnetizzazione longitudinale AC, magnetizzazione composita circonferenziale AC longitudinale DC
|
|
|
Modalità di smagnetizzazione DC(*)
|
Smagnetizzazione attenuata, smagnetizzazione a frequenza ultra-bassa
|
|
|
Lampada UV
|
Tipo sospeso, tipo portatile
|
|
|
Tempo di spruzzo
|
3"～6" / manuale
|
|
|
Tempo di magnetizzazione
|
0.5"~2"/ tempo
|
|
|
Tempo di osservazione rotazionale
|
5"～10"/settimana
|
|
|
Tempo di smagnetizzazione
|
3"~5"/tempo
|
|
|
Alimentazione aria
|
0.4-0.8MPa
|
|
|
Potenza
|
Tre fasi cinque fili,380V±10%,50Hz
|
|
|
Dimensioni complessive(mm)
|
lunghezza:1～1.5m+ Distanza elettrodi
|
|
|
larghezza:800~1200mm(Aggiungere la larghezza della camera oscura:1800mm)
|
|
Utilizzo
Il rivelatore di difetti a particelle magnetiche fluorescenti viene utilizzato per rilevare la superficie e le vicinanze di pezzi ferromagnetici (come bulloni, perni, boccole, ingranaggi, corone dentate, alberi motore, ecc.) a causa di fucinatura, tempra, rettifica, fatica causata da cricche e scorie e altri difetti sottili
Standard di esecuzione
Rivelatore di difetti a particelle magnetiche:GB/T8290—2011
Condizioni di osservazione per l'ispezione a particelle magnetiche:GB/T 5097-2020/ ISO 3059:2012
Metodo di prova a particelle magnetiche della American Society for Materials and Testing: ASTM E1444-01
Norme europee e internazionali: DIN EN ISO 9934-2-2003
Parametri tecnici:
Campo di rilevamento: diametro (0~250mm), lunghezza 1000mm (lunghezza personalizzata 0~6000mm)
Metodo di ispezione: ispezione a particelle magnetiche fluorescenti o non fluorescenti
Modalità di magnetizzazione: magnetizzazione circonferenziale, longitudinale e composita
Distanza elettrodi: 0~1200mm (regolabile), intervallo personalizzato (0~6000mm)
Modalità di bloccaggio: bloccaggio manuale/pneumatico
Corrente di magnetizzazione: 0~6000A
Effetto di smagnetizzazione: remanenza inferiore a 0.3mT
Sensibilità di rilevamento difetti: pezzo di prova standard A1 (15/50) chiaramente visualizzato
Alimentazione: trifase a cinque fili AC 380V 50Hz
●(一)
(二)
1.6.Struttura semplice, alta affidabilità, economica e pratica
2.6.occupa poco spazio ed è flessibile e facile da usare
3.6.particelle magnetiche fluorescenti o non fluorescentie
Rilevamento a particelle magnetiche fluorescenti o non fluorescenti6.
magnetizzazione circonferenziale, longitudinale, composita6.
La corrente è continuamente regolabile, smagnetizzazione attenuata automatica6.
La tabella di configurazione(configurazione):
●Configurazione
(二)
Caratteristiche
1. Una camera anaerobica semi-chiusa dal design unico
2. Lampada UV fissa3.
Rilevamento a particelle magnetiche fluorescenti o non fluorescenti4.
Magnetizzazione circonferenziale, longitudinale, composita5.
La corrente è continuamente regolabile, preimpostata e viene visualizzato il valore RMS effettivo6.
Pattino antiscintilla in rame circonferenziale7.
Funzione di controllo di fase in caso di interruzione di corrente8. Smagnetizzazione automatica a decadimento o a frequenza ultra-bassa
La tabella di configurazione(B):
