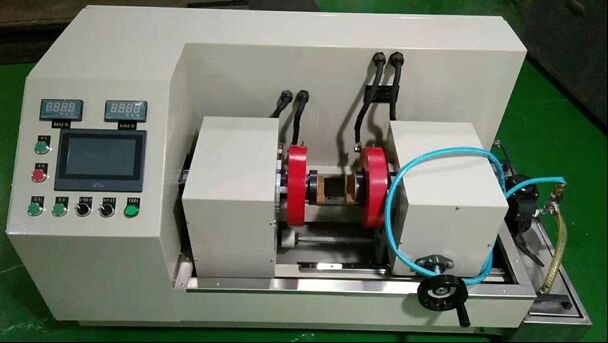

HMP-500NX AC Magnetisation Training Defect Detector con sistema di sospensione magnetica

Rivelatore di difetti per magnetizzazione AC HMP-500NX con sistema di sospensione magnetica

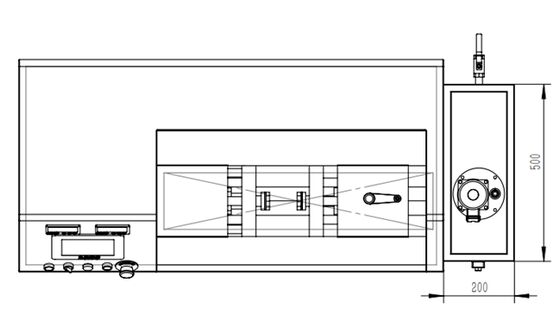

1. Descrizione dei componenti dell'attrezzatura

1.1. Armadio elettrico di controllo (1)

  Armadio elettrico di controllo indipendente, tutti i componenti esecutivi elettrici sono installati in questo armadio di controllo, e l'armadio elettrico di controllo è dotato di un dispositivo di dissipazione del calore per la filtrazione e la circolazione dell'aria. Saldato con acciaio di alta qualità;

Una pompa spray da 220V 50Hz con coperchio impermeabile e un'uscita di alimentazione per la lampada a luce nera sono installate sul retro;

Interruttori automatici, contattori, componenti di controllo, trasformatori, raddrizzatori, trigger, energia, ecc. sono tutti installati in questo armadio;

1.2. Pannello di controllo (2)

La parte anteriore del pannello è dotata di un touch screen per l'impostazione e la visualizzazione, con amperometro digitale AC e pulsante di arresto di emergenza.

Interruttori e impostazioni delle funzioni sono tutti progettati in quest'area.

1.3. Scatola di fissaggio elettrodi (3)

La scatola elettrodi fissa è saldata con lamiera di acciaio di alta qualità da 10 mm, e le due porte anteriore e posteriore sono rimovibili.

1.4. Scatola mobile elettrodi (5)

La scatola mobile elettrodi può essere arrestata in qualsiasi posizione, utilizzata per regolare la distanza di serraggio, e dispone di una funzione di blocco di parcheggio;

1.5. Sistema di agitazione e spruzzatura a sospensione magnetica (6)

L'attrezzatura è dotata di un serbatoio separato a sospensione magnetica con una struttura a V sul fondo e una pompa elettrica di agitazione e spruzzatura installata sulla parte superiore. Questa parte è collegata al serbatoio di raccolta con un tubo flessibile, e una pistola a spruzzo manuale è installata sul lato anteriore del serbatoio di raccolta.

Il sistema ha una forte agitazione, la struttura a V garantisce che la polvere magnetica non precipiti facilmente, e la pressione di spruzzo è regolabile;

La capacità è di 20L;

1.7. Sistema di alimentazione per magnetizzazione e smagnetizzazione:

L'attrezzatura adotta il metodo di magnetizzazione AC, che consiste in due set di alimentatori di magnetizzazione indipendenti. I due trasformatori principali forniscono rispettivamente la corrente di magnetizzazione. La tecnologia del convertitore a modulo controllabile viene utilizzata per controllare la corrente del circuito, e la tensione isolata viene inviata agli elettrodi e alle bobine. La dimensione è continuamente regolabile e viene impostata l'indicazione dello strumento corrispondente. La corrente può essere preimpostata, e l'allarme verrà attivato quando la corrente preimpostata è insufficiente o superata per prevenire falsi rilevamenti e mancate rilevazioni, e garantire che il pezzo ottenga l'intensità di magnetizzazione specificata. AC con funzione di controllo di fase allo spegnimento per mantenere un magnetismo residuo stabile, che può essere utilizzato per il rilevamento di difetti con magnetismo residuo.

Con funzione di smagnetizzazione con metodo di attenuazione AC.

Il materiale del percorso di corrente: tutte barre di rame rosso o cavi di rame.

1.8. Sistema di controllo elettrico:

1) Il sistema di controllo elettrico è controllato da PLC OMRON, inclusi moduli controllabili e relativi dispositivi di protezione, dispositivi di trigger per la regolazione della corrente, amperometri, pulsanti di controllo e spie luminose, cilindri, tripli, elettrovalvole, valvole di regolazione della pressione, interruttori pneumatici, relè intermedi, dispositivi di controllo come contattori AC. Interruttore automatico del circuito di alimentazione principale con protezione da sovraccarico.

2) Sistema di controllo dell'interfaccia uomo-macchina:

Il computer (sistema di interfaccia uomo-macchina) controlla la corrente di magnetizzazione, il tempo di magnetizzazione, la magnetizzazione, ecc., migliorando notevolmente l'accuratezza del rilevamento, e può completare automaticamente l'operazione passo-passo di magnetizzazione, preselezione della corrente di magnetizzazione e tracciamento.

Il display programmabile touch screen comunica con il controller programmabile PLC tramite un adattatore per visualizzare direttamente i parametri chiave del sistema. E impostare la password di autorizzazione, e i parametri possono essere regolati entro l'autorizzazione. Design dello schermo: Homepage-nome dell'azienda. Qualsiasi tocco può accedere alla schermata principale - "Menu principale", "Pagina di lavoro", "Registro allarmi", "Precauzioni", "Forma d'onda di corrente", toccare ogni tasto funzione per passare automaticamente alla schermata corrispondente, e i parametri di processo di vari pezzi tipici possono essere memorizzati.

La corrente di magnetizzazione può essere preimpostata, e il circuito di tracciamento automatico è formato attraverso il sistema di display programmabile touch screen, e l'errore tra il valore preimpostato e il valore effettivo della corrente passante è ≤±3%.

Il sistema dispone di una funzione di autodiagnosi dei guasti. Sovracorrente, sottocorrente, pressione dell'aria anomala, aumento eccessivo della temperatura del circuito principale, allarmi sonori e luminosi e arresto automatico del lavoro.

3) Il guscio dell'attrezzatura è messo a terra in modo affidabile, e la resistenza di isolamento dell'intera macchina è ≥2MΩ.

4) L'attrezzatura dispone di complete funzioni di protezione di sicurezza, interblocco e allarme.

5) Lo schema elettrico, il diagramma di cablaggio e il circuito effettivo dell'attrezzatura devono essere completamente coerenti.

6) Il contatto PLC è dotato di un relè intermedio per proteggere il contatto.

7) Il cablaggio di ogni componente elettrico deve essere contrassegnato con un numero di filo, e il cablaggio tra ogni componente è dotato di una piastra per canaline per fili.

2. Accessori

3. Parametri tecnici principali (Nota: HWDC è l'abbreviazione di half-wave DC)

*Corrente di magnetizzazione AC:

  Circonferenziale 0-500A regolabile in continuo, con controllo di fase allo spegnimento

  Verticale 0--1000A (1000A*6T=6000AT) regolabile in continuo, con controllo di fase allo spegnimento

*Metodo di controllo: preselezione e compensazione automatica

*Frequenza di aggiornamento della compensazione: 0.02S/tempo

*Tasso di carico temporaneo: ≥25%, adatto per lavoro continuo 7*24H

*Effetto di smagnetizzazione: smagnetizzazione per attenuazione di commutazione DC a frequenza ultra-bassa, remanenza ≤0.2MT, frequenza di smagnetizzazione regolabile

*Metodo di magnetizzazione: magnetizzazione circonferenziale e magnetizzazione longitudinale, magnetizzazione composita circonferenziale e longitudinale

*Tasso di errore corrente longitudinale settimanale: ≤±3%

*Corsa: 0-200mm

*Diametro interno bobina: 100mm

*Alimentazione: AC380V±10% 50HZ 40KVA (istantanea 5S), sistema trifase a cinque fili.

*Dimensioni: lunghezza 1400*larghezza 600*altezza 750

*Sensibilità: pezzo di prova per test di sensibilità tipo A (QQI) (30/100) cerchio completo e croce possono essere chiaramente visualizzati.

*Standard dell'industria aeronautica della Repubblica Popolare Cinese HB/Z72-1998 "Ispezione con particelle magnetiche"

*Conforme allo standard JB/T8290-2011 "Rivelatore di difetti a particelle magnetiche" del Ministero dell'Industria Meccanica, e allo standard di settore HB/Z72-98.
