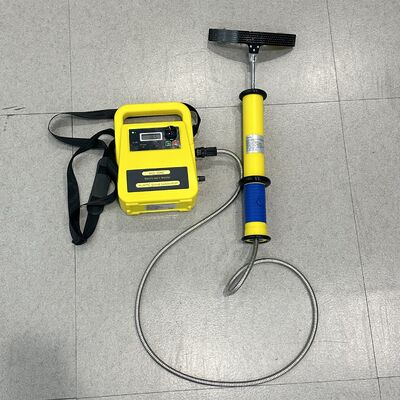

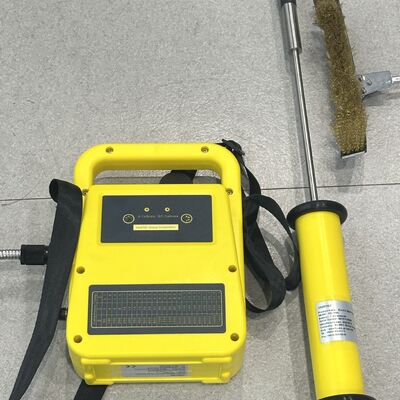

Detettore di scintille elettrico AC/DC della serie HD-106A/B/C con conversione di frequenza intelligente e conchiglia ABS portatile per l'ispezione dei rivestimenti

Rilevatore di scintille elettriche AC/DC serie HD-106A/B/C

Introduzione generale:

Il rilevatore di spilli per scintille elettriche a conversione di frequenza intelligente HUATEC HD-106A/B/C serie AC&DC 110-230V utilizza la tecnologia di rilevamento ad alta tensione a conversione di frequenza intelligente, ampiamente utilizzata per rilevare spilli, crepe e altri danni e difetti nei rivestimenti non conduttivi su substrati conduttivi (come metallo), rileva la qualità dei rivestimenti isolanti e anticorrosivi sulla superficie di serbatoi di stoccaggio, valvole e tubazioni. Dimensioni portatili, robusto guscio in ABS, il design dell'aspetto dello strumento è bello, prestazioni stabili e affidabili, può essere ampiamente utilizzato nell'ingegneria anticorrosiva, nel rilevamento di giunti ermetici in plastica, nel test di tenuta all'aria degli strati di rivestimento in calcestruzzo, nell'ispezione della corrosione delle condutture petrolchimiche, nelle industrie di produzione di smalto, è uno strumento essenziale per testare la qualità dei rivestimenti isolanti anticorrosivi su superfici metalliche.

Caratteristiche principali:

Il tubo metallico speciale protegge il cavo di collegamento tra il motore principale e il generatore di alta tensione;

Connettore placcato oro di grado militare per garantire l'affidabilità della connessione;

Design unico, custodia in ABS, bello, durevole;

Tastiera a membrana impermeabile a sfioramento, facile da usare;

Alimentazione AC/DC commutabile rapidamente e automaticamente, doppio uso AC/DC;

Batteria agli ioni di litio di grande capacità, risparmio energetico e protezione ambientale;

Pulsante indipendente ad alta pressione, massima protezione della sicurezza del personale di rilevamento, in linea con gli standard di sicurezza internazionali;

La tecnologia di rilevamento ad alta tensione a conversione di frequenza intelligente è adatta per ambienti umidi, il processo di rilevamento non genera elettricità statica;

Può essere rilevato su superfici umide di rugiada o fangose e leggermente conduttive;

Può identificare automaticamente diverse sonde di lavoro (pistola ad alta pressione), autocalibrazione;

Display digitale della tensione della batteria e dell'alta tensione di uscita;

Quando vengono rilevati spilli e altri difetti, allarme acusto-ottico;

L'alta tensione di uscita può essere regolata con precisione e la precisione del display è elevata.

Con funzione di protezione da sovraccarico;

Parametri tecnici:

Tensione di rilevamento: 0.5KV-7KV (HD-106A) 6KV-35KV (HD-106B) 0.5-36KV (HD-106C)

Spessore del rivestimento: 0.03mm-1.7mm (HD-106A) 1.4mm-11.3mm (HD-106B) 0.03mm-11.3mm (HD-106C)

Risoluzione: ±100V

Temperatura operativa: -20℃ ~ +50℃

Umidità di lavoro: evitare la condensazione di rugiada sulla superficie (vedere DIN55670)

Segnale di allarme: 86 decibel. Frequenza 1500Hz. 1 secondo per ogni allarme di spillo

Display di tensione: display LCD, 3 cifre

Alimentazione: pacco batteria al litio da 12V (leggero, a risparmio energetico e rispettoso dell'ambiente)

Ore di lavoro: Generatore di alta tensione P7 (16 ore, modello HD-106A) Generatore di alta tensione P35 (12 ore, HD-106B), Generatore di alta tensione P7&P35 per HD-106C

Modalità di alimentazione: doppio uso alternato e diretto

Caricabatterie: conversione automatica da 110V a 230V 50/60Hz

Peso unità principale: 1,2 kg

Dimensioni host: 180mm×235mm×80mm

Principio di funzionamento:

Il rilevatore di discontinuità si basa sull'aggiunta di una certa quantità di pressione di impulso a vari rivestimenti isolanti conduttivi sulla superficie del substrato, come strati anticorrosivi, metallo sottile o spilli che perdono, quando l'alta tensione di impulso, lo spazio d'aria verrà perforato e produrrà una scarica a scintilla, inviando contemporaneamente un segnale di impulso al circuito di allarme, l'allarme sonoro e luminoso, in modo da raggiungere lo scopo del test di qualità dello strato anticorrosivo.Consegna standard:

Unità principale, generatore di alta tensione, cavo sonda da 2 metri, cavo di messa a terra, spazzola sonda, batteria, caricabatterie, cinghia, custodia per strumenti, certificato di calibrazione HUATEC, manuale operativo

Accessori opzionali:

Spazzola ad arco

Spazzola piatta

Spazzola a molla circolare

Spazzola per la superficie interna del tubo

Batteria
