Applicatore a bulbo in gomma per polvere per prove con particelle magnetiche

Applicatore a bulbo in gomma per polvere secca per test con particelle magnetiche

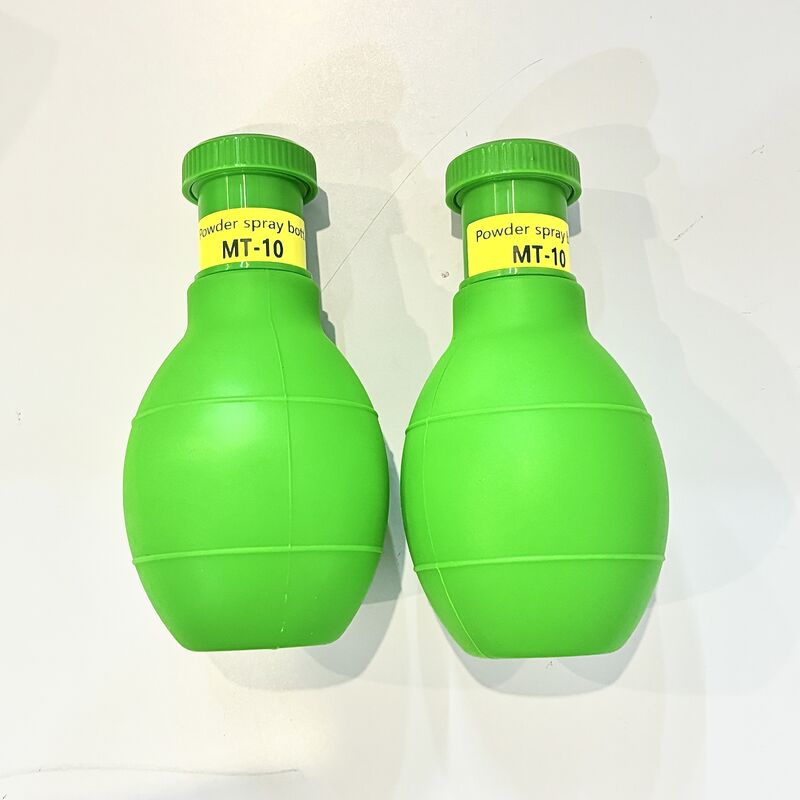

L'applicatore a polvere secca a sfera in gomma (Applicatore a polvere a bulbo) è un semplice strumento manuale per la spruzzatura di polveri basato sul principio fisico della differenza di pressione dell'aria. È ampiamente utilizzato nei test non distruttivi (NDT), in campo medico, nel controllo dei parassiti e in altri settori. La funzione principale è quella di generare un flusso d'aria spremendo la sfera di gomma, che poi espelle la polvere secca e copre uniformemente la superficie del bersaglio.

I. Struttura principale (prendendo come esempio la sfera di spruzzatura di polvere magnetica NDT)
- **Sfera in gomma (Bulbo)**: Materiale in gomma ad alta elasticità, che fornisce la fonte di alimentazione per il dispositivo. La compressione genera un flusso d'aria e, quando viene rilasciata, si ritrae automaticamente nella camera d'aria.
- **Camera di stoccaggio polvere/Corpo del tubo**: Spazio interno per caricare polvere magnetica secca, polvere e altri materiali in polvere.

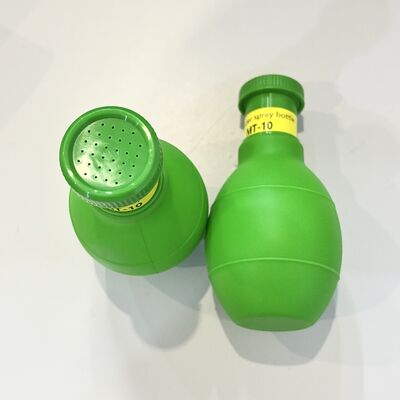

- **Testa di spruzzatura/Ugello**: Estremità anteriore con più fori (ad esempio, 32 piccoli fori da φ0,9 mm), che disperdono il flusso d'aria e garantiscono una spruzzatura uniforme della polvere per evitare ostruzioni.
- **Valvola unidirezionale/Struttura di ventilazione**: Alcuni modelli hanno una valvola unidirezionale integrata per garantire che l'aria possa fluire solo in una direzione, prevenendo il riflusso della polvere e garantendo uno scarico stabile della polvere ogni volta durante la compressione.

II. Principio di funzionamento dettagliato (ciclo a 4 fasi)

III. Principio e caratteristiche
- **Puramente meccanico, senza alimentazione**: Si basa interamente sull'elasticità della gomma e sulla differenza di pressione, la struttura è semplice, con un basso tasso di guasto e un costo estremamente basso.
- **Elevata controllabilità**: La forza di compressione può controllare l'erogazione della polvere e la distanza di spruzzatura. Una leggera pressione produce una piccola quantità, una forte pressione produce una grande quantità, adatta per spruzzature locali precise.
- **Ampia applicabilità**: Adatto per polveri fini secche (polvere magnetica, polvere medicinale, polvere insetticida, ecc.) ed è spesso utilizzato per l'applicazione di polveri secche nei test NDT (non distruttivi) per l'ispezione con particelle magnetiche.
- **Manutenzione semplice**: Nessun componente complesso. In caso di ostruzione, è sufficiente pulire l'ugello e può essere riutilizzato ripetutamente.

IV. Adattamento agli scenari NDT
Nell'ispezione con particelle magnetiche, dopo che il pezzo è stato magnetizzato, i difetti genereranno un **campo magnetico di dispersione**; spruzzando uniformemente polvere magnetica secca con questo strumento, la polvere verrà attratta e raccolta dal campo magnetico di dispersione, rivelando chiaramente difetti superficiali/vicini alla superficie come cricche e pori, e l'ispezione può essere completata con l'ausilio dell'osservazione con luce nera/luce bianca.
