Blocco di calibrazione della forza di sollevamento delle particelle magnetiche NB/T 47013.4 Blocco di prova standard NDT

Blocco di calibrazione della forza di sollevamento delle particelle magnetiche NB/T 47013.4 Blocco di prova standard NDT

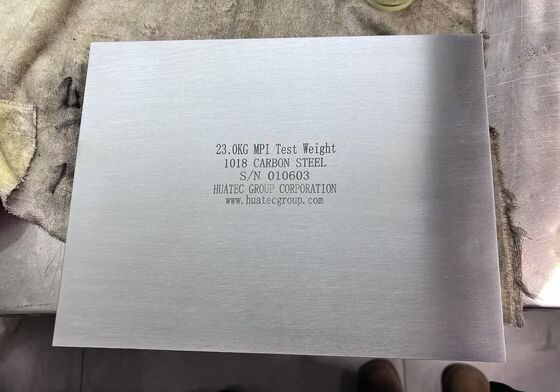

Il blocco di prova della forza di sollevamento è un provino ferromagnetica standard utilizzato per verificare la capacità di magnetizzazione di uno strumento di ispezione delle particelle magnetiche a giogo magnetico.La sua funzione principale è quella di garantire che l'apparecchiatura abbia una forza di sollevamento sufficiente a formare un campo magnetico efficace e di evitare rilevamenti mancati..

Parametri e materiali chiave
Materiale: acciaio 45, trattato termicamente fino alla normalizzazione, garantendo ferromagnetismo e stabilità
Dimensioni: area consigliata ≥ 200 mm × 200 mm o 300 mm × 100 mm, errore ≤ ±5 mm
Utilizzo: verifica quantitativa della forza di aspirazione del giogo magnetico alla distanza massima tra i poli magnetici, garantendo la sensibilità del rilevamento dei difetti

Punti di utilizzo e di taratura
Metodo di prova: posizionare il giogo magnetico sulla superficie del blocco di prova, applicare potenza e stabilizzare per sollevare il blocco di prova.
Specifica di taratura: secondo JJF (Metalli non ferrosi) 0031-2024, la forza di sollevamento misurata non deve essere inferiore al valore nominale
Nota: si raccomanda che l'intervallo tra il polo magnetico e la superficie del blocco di prova sia di 0,5 mm. Una forza di sollevamento insufficiente comporterà un campo magnetico insufficiente e un errore di rilevamento.

Differenze rispetto ad altri blocchi di prova
Diverso dai pezzi di prova standard di tipo A1/C: il blocco di prova è utilizzato per verificare quantitativamente la forza di sollevamento dell'apparecchiatura,mentre il campione viene utilizzato per la rilevazione qualitativa della distribuzione del campo magnetico e delle prestazioni complete
Diverso dagli indicatori di campo magnetico: il blocco di prova è una parte standard metrologica, mentre l'indicatore è uno strumento qualitativo approssimativo
