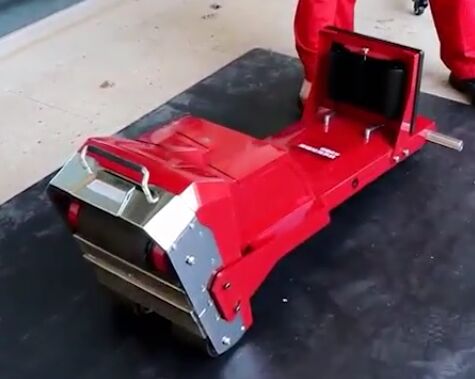

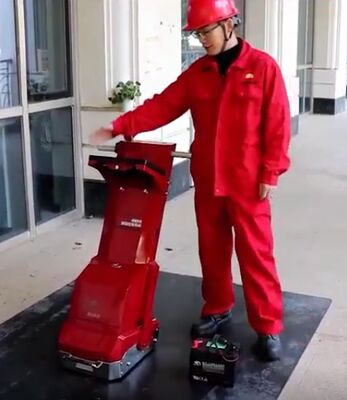

HMFL-M900 Trolley per il rilevatore di perdite di flusso magnetico per il fondo del serbatoio di stoccaggio verticale

2.1.2 Ha la funzione di visualizzazione in tempo reale del livello della batteria;

2.1.3 I dati possono essere archiviati e riprodotti;

2.1.4 Durata della batteria: una batteria da 12V 33Ah può garantire un funzionamento continuo per 10 ore.

2.2 Indicatori di prestazione dell'unità di eccitazione e rilevamento:

2.2.1 Principio di funzionamento: Test non distruttivo integrato a perdite di flusso magnetico, acquisizione ed elaborazione del segnale di perdite di flusso magnetico e analisi intelligente dei dati;

2.2.2 Metodo di magnetizzazione: magnetizzazione con magneti permanenti al neodimio-ferro-boro;

Lo strumento dispone di 96 canali di ingresso del segnale.

★

2.2.4 Larghezza di scansione 300 mm;

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento. 2.2.5 Spessore di prova:

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.,2.2.6 Può penetrare materiali non ferromagnetici di 6 mm;2.2.7 L'unità del canale di eccitazione e rilevamento adotta la tecnologia tunnel magnetoresistenza (TMR) per rilevare segnali magnetici di dispersione. Rispetto ai sensori Hall, i sensori magnetici TMR hanno una sensibilità 5-6 volte superiore, un'eccellente stabilità termica e un elevato rapporto segnale-rumore;

2.2.8 La spaziatura tra le matrici di sensori magnetici è di 10 mm e l'encoder di spostamento raccoglie dati ogni 1,5 mm di movimento;

★

2.2.9 Sensibilità di rilevamento: riduzione dello spessore della parete del 20% (spessore: 6-16 mm)

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.★

2.2.10 ha la capacità di localizzare rapidamente difetti individuali, con una precisione di posizionamento di

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento. 5 mm;★ 2.2.11 ha la capacità di distinguere i difetti di corrosione sulle superfici superiore e inferiore e può determinare la distribuzione della posizione e delle dimensioni della corrosione sulle superfici superiore e inferiore della piastra di fondo del serbatoio.

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.2.3.1 Modalità di azionamento: motore brushless DC da 200 W per l'azionamento, o può essere liberamente commutato ad azionamento manuale;

2.3.2 Il sistema di azionamento del motore ha una funzione di regolazione della velocità, che può regolare la velocità in base alle esigenze di ciascun operatore, riducendo l'intensità del lavoro degli operatori;

2.3.3 Velocità di rilevamento: la velocità può essere regolata da 0 a 0,6 m/s.2.4 Indicatori di prestazione del software di sistema (software di acquisizione dati, software di analisi dati e software di elaborazione grafica):2.4.1 Il sistema software è visualizzato in puro cinese e può rilevare in modo rapido e completo l'intera piastra di fondo del serbatoio, giudicare se c'è corrosione e determinarne il grado. Può realizzare acquisizione dati in tempo reale, visualizzazione, analisi, archiviazione e riproduzione, nonché modifica dei dati. Può disegnare automaticamente mappe del fondo del serbatoio, viste dell'intero serbatoio, viste di singole piastre, aggiungere anelli e può visualizzare e analizzare in tempo reale utilizzando valori di soglia dei difetti e modalità di rilevamento continuo;

★

2.4.2 Software di elaborazione dati PC indipendente, in grado di gestire errori operativi durante le attività di rilevamento, elaborare in modo efficiente i dati di rilevamento e adattabile a vari modelli di computer desktop e laptop per ufficio;

2.4.3 Eseguire il software di acquisizione dati e il software di analisi sulla piattaforma PC sotto la piattaforma Windows. Il software di reporting di sistema può visualizzare automaticamente i risultati del rilevamento dell'intera piastra di fondo del serbatoio in modo grafico, localizzare l'area di corrosione e utilizzare colori diversi per distinguere la gravità della corrosione;2.4.4 Dotato di computer industriali touch screen robusti e durevoli per un facile utilizzo in ambienti difficili dei serbatoi di stoccaggio. In grado di acquisizione dati in tempo reale, archiviazione, visualizzazione e analisi, il software di acquisizione dati di sistema può non solo ottenere tutti i segnali del campo magnetico di dispersione, ma anche visualizzare la posizione specifica dei difetti e la gravità della corrosione in tempo reale;

★

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.★

2.4.6 Impostazioni multilingue per il software operativo, opzionale (semplificato, tradizionale, inglese).

2.5 Indicatori funzionali:

★

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.★

2.5.2 Nuova funzione di illuminazione direzionale a LED anteriore e posteriore, che può rilevare le direzioni avanti e indietro e rendere la piastra di fondo chiaramente visibile quando la luce di rilevamento all'interno del serbatoio è insufficiente;

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.2.5.4 L'adozione di un metodo di supporto unico con asta idraulica può ridurre notevolmente l'intensità del lavoro durante le operazioni di ispezione all'interno del serbatoio di stoccaggio.

2.5.5 Adozione dell'ultimo sistema di controllo del circuito hardware di generazione, modularizzazione e isolamento di ogni parte del circuito, miglioramento della stabilità del prodotto e riduzione del rischio di errori manuali durante il funzionamento dello strumento.2.6 Altri indicatori di prestazione:

2.6.1 Peso dello strumento: non superiore a 65 kg;

2.6.2 Scatola di imballaggio: conforme agli standard di trasporto aereo internazionale IATA.

Elenco delle configurazioni:

1 rilevatore di perdite magnetiche per piastra di fondo del serbatoio

2 set di software per la raccolta, l'analisi, l'elaborazione e la reportistica dei dati

3 set di software di elaborazione dati PC
