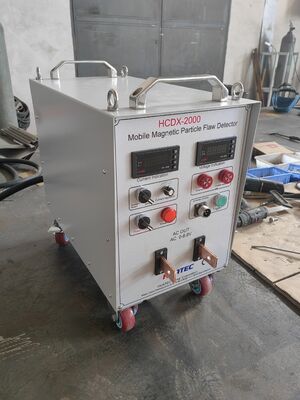

HCDX-2000 Mobile AC/DC Magnetic Defect Detector per le prove MPI nell'industria aeronautica e automobilistica

HCDX-2000 Mobile AC/DC Magnetic Defect Detector per le prove MPI nell'industria aeronautica e automobilistica

Il rilevatore di difetti di particelle magnetiche mobili HCDX-2000 è applicabile per rilevare i pezzi da lavoro mediante magnetizzazione AC.e non hanno bisogno di ulteriori configurazioni di demagnetizzazione.

L'MCU a 8 bit è adottato come controller da questo rilevatore di difetti di particelle magnetiche,e la regolazione continua della corrente di magnetizzazione può essere realizzata attraverso la raccolta precisa del segnale di attraversamento di tensione zero CA e il segnale di regolazione corrente. ha la funzione di limite di corrente massima. con la funzione di fase controllata, il rivelatore è adatto sia per la tecnica continua che per la tecnica residua.

Il valore di corrente viene visualizzato sull'ampereometro analogico o sull'ampereometro digitale.

La corrente di uscita viene ridotta automaticamente dal valore iniziale a zero durante la demagnetizzazione.

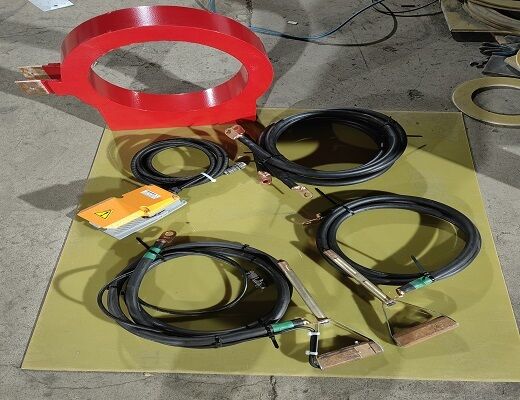

Questo rivelatore può essere collegato ai set di elettrodi portatili o a un cavo a spirale.Inoltre ci sono alcune bobine o elettrodi progettati per questa attrezzatura per diventare un semplice strumento di ispezione macchina come opzione.

Tabella di configurazione:

Nota: ??●?? contrassegnato come standard, mentre ??○?? contrassegnato come opzionale.

Caratteristiche:
Macchine ospitanti mobili:
Può essere utilizzato come potenza per la magnetizzazione circolare
Può essere utilizzato come potenza per la magnetizzazione longitudinale

Macchine utensili di controllo semplici:
Altri apparecchi per la produzione di energia elettrica
Coili di magnetizzazione circolare
Regolazione manuale dell'elettrodo posteriore
Lavasciuga in acciaio inossidabile
Serbatoio in acciaio inossidabile (comprese la pompa di spruzzo e la pompa di miscelazione)
Pistola a spruzzo
L'inchiostro magnetico può essere riutilizzato
Sono supportate particelle magnetiche nere, particelle magnetiche rosse, particelle magnetiche fluorescenti
Luce UV come opzione per la prova delle particelle magnetiche fluorescenti

Funzioni principali:

*Metodo di rilevazione dei difetti: metodo strut, metodo avvolgimento, metodo bobina

*Metodo di magnetizzazione: magnetizzazione AC, magnetizzazione DC (HWDC/FWDV)

* Metodo di demagnetizzazione: la demagnetizzazione AC adotta la demagnetizzazione remota (metodo di attenuazione) e la demagnetizzazione AC adotta la demagnetizzazione a frequenza ultra bassa

Magnetizzazione: utilizzare le due estremità della barra di supporto per superare l'area di rilevamento dei difetti della piastra di acciaio, e la spaziatura della barra di supporto è di 0 ~ 500 mm (regolare la spaziatura in base all'esperienza)

O attaccare entrambe le estremità della piastra di acciaio con pinze di filo

Demagnetizzazione: avvolgere l'intera parte con un cavo, con un passo di circa 20 ~ 30 cm. Collegare entrambe le estremità del cavo con il rilevatore di difetti.
