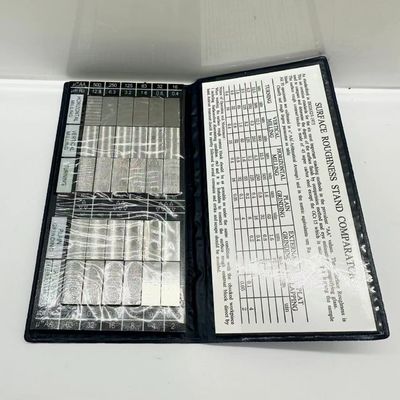

Confronto della rugosità dell'acciaio Esempio di confronto del blocco del tornio di fresatura di macinazione Esempio standard
Io. Utilizzo:Il blocco di campionamento per il confronto della rugosità superficiale è uno strumento di misura utilizzato
per verificare la rugosità superficiale delle parti meccaniche dopo la lavorazione con il metodo di confronto, confrontandola visivamente con la parte lavorata o utilizzando una lente di ingrandimento,il grado di rugosità della superficie può essere determinato.
|

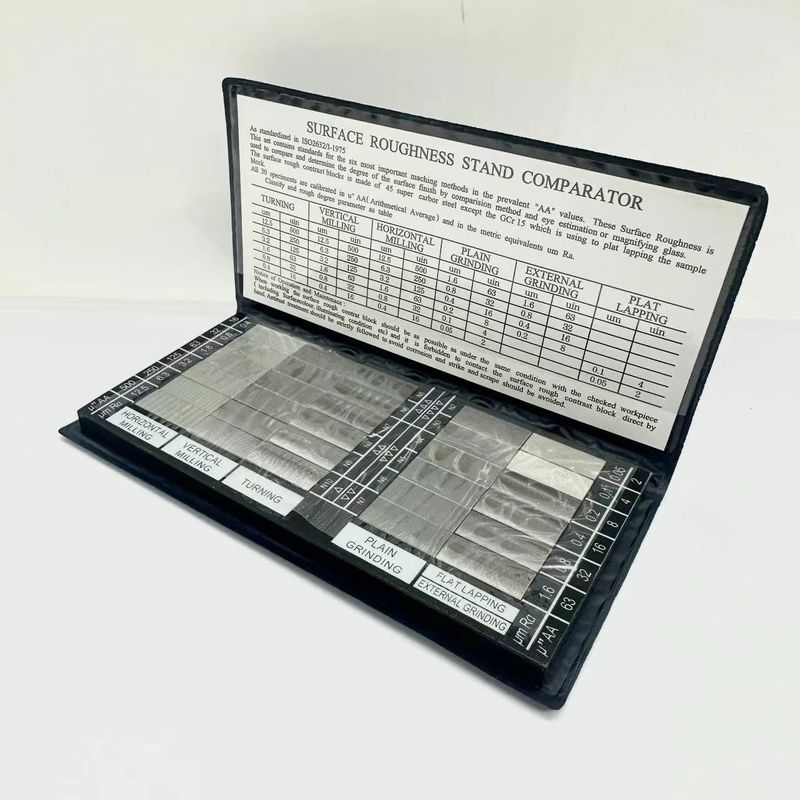

Come standardizzato nella norma ISO2632/I-1985 Questo set contiene le norme per i sei metodi di lavorazione più importanti nei valori "AA" prevalenti. Questa rugosità superficiale viene utilizzata per confrontare e determinare il grado della superficie finita mediante metodo di confronto e stima oculare o lente di ingrandimento.La superficie dei blocchi di contrasto grezzi è fatta di acciaio 45 super carbor, ad eccezione del GCr15, che viene utilizzato per lappare piatto il blocco campione. Tutti i 30 campioni sono calibrati in u"AA ((Media aritmetica) e negli equivalenti metrici um Ra.Classifica e parametro di grado approssimativo come tabella.
|
Avviso di esercizio e manutenzione: Quando si lavora la superficie del blocco contrapposto grezzo deve essere possibile come nelle stesse condizioni con il controllato pezzo da lavoro (compresa la condizione di illuminazione del colore di superficie ecc.) ed è vietato toccare direttamente con la mano il blocco di contrasto grezzo della superficie.Per evitare la corrosione e gli urti e graffi, occorre seguire rigorosamente il trattamento antirrugine..
|
|
|
- Sì.
|
Uin
|
- Sì.
|
Uin
|
- Sì.
|
Uin
|
|
- Sì.
|
Uin
|
- Sì.
|
Uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
ORIZONTALE FERRIERE
|
Verticale FERRIERE
|
VOLTAZIONE
|
Grigliatura semplice
|
Smaltimento esterno
|
|
|
Lapping piatto
|
|
|
II. Materiali e specifiche:
Materiali: ad eccezione dei blocchi di campionamento di rettifica realizzati in materiale GCr15, tutti gli altri blocchi di campionamento sono realizzati in acciaio strutturale a carbonio di alta qualità 45.
Specificità: sono in totale tre tipi.
1Sette gruppi di blocchi di campionamento (torno, tornitrice, fresatura a faccia, fresatura piana, fresatura piana, fresatura esterna e fresatura)
2- sei gruppi di blocchi campionari (torno, tornitrice, fresatura, fresatura piana, fresatura piana, fresatura esterna)
3- un unico gruppo di campioni (campione di tornio, campione di piastra, campione di fresatura, campione di ferro piatto, campione di macinazione piatta, campione di macinazione esterna,blocco campione di macinatura, blocco campione della macchina da foraggio)
III. I parametri di classificazione e di rugosità sono indicati nella tabella seguente:
Metodo di produzione Lavoratore Pianificatore fresatura di fine Fresatura piana Polizione Smalzaggio esterno Smallatura forno
IV. Precauzioni d' impiego e di manutenzione:
Quando si utilizza il blocco di campionamento di confronto, esso deve essere posto nelle stesse condizioni della parte ispezionata (compreso il colore della superficie, le condizioni di illuminazione, ecc.).Non toccare direttamente il blocco del campione di confronto con le mani- applicare misure rigorose anti-rust per prevenire la ruggine ed evitare graffi.
| Questo set contiene le norme dei sei metodi di lavorazione più importanti nei valori "AA" prevalenti.Questa rugosità superficiale viene utilizzata per confrontare e determinare il grado di finitura superficiale con metodo di confronto e stima oculare o lente di ingrandimentoLa superficie dei blocchi di contasto grezzo è costituita da acciaio 45 supercarbor, ad eccezione del GCr15, che viene utilizzato per platare il blocco di campionamento.Tutti i 30 campioni sono calibrati in u'AA (media aritmetica) e in equivalenti metrici um Ra. |
