Rilevatore di difetti per funi metalliche con test magnetico a fune (MRT)HRD-100e dispositivo di rilevamento difetti per usura
1. Specifiche
Standard: GB/T21837-2008, ASTM E1571-2001 (Specifiche standard per l'esame elettromagnetico di funi metalliche ferromagnetiche), GB/T5972-2006/ISO 4309:90, GB8918—2006
Intervallo di rilevamento: Φ1.5—300 mm (scegliere sensore diverso)
Velocità relativa tra sensore e fune metallica: 0.0—6.0 m/s Scelta migliore: 0.3—1.5 m/s
Migliore gioco tra manicotto di guida e fune metallica: 2—6 mm, gioco consentito: 0—15 mm
Tipo di file di output: file Word
Allarme: allarme sonoro e luminoso
Rilevamento della posizione della fune metallica rotta (LF)
Accuratezza del giudizio qualitativo: 99.99%
Valutazione quantitativa
Errore di ripetibilità della sensibilità: ±0.055%
Errore di visualizzazione: ±0.2%
Errore di rilevamento della posizione (L): ±0.2%
Alimentazione: alimentazione del computer da 5V
PESO DEL SENSORE:< 10 kg (sensore normale)
Temperatura ambiente -10℃~40℃
Pressione atmosferica: 86~106 Kpa
Umidità relativa: ≤85%
Il sistema Windows del rilevatore di funi metalliche per computer è il prodotto di aggiornamento del sistema GB basato sulla teoria del software DOS e sull'ideologia guida di allarme di visualizzazione in tempo reale, utilizzando il linguaggio di programmazione Visual Basic 6.0 come base, viene compilato.
La parte hardware di questo sistema utilizza sensori magnetici avanzati nazionali ed esteri e moduli di campionamento sviluppati in modo indipendente, unificati, tramite la linea principale RS232 (o USB), memorizzando direttamente i dati nel computer.
La parte software di questo sistema si basa sull'analisi della trasformata wavelet, utilizzando il linguaggio di programmazione Visual Basic 6.0 come base, viene compilato. Raggiunge funzioni come acquisizione e controllo dati, analisi dati, visualizzazione dati, archiviazione dati e così via. Aumenta la caratteristica visibile nella funzione software DOS e, grazie al suo modo unico di tracciamento continuo, può osservare continuamente e dinamicamente il segnale dei dati e la sua situazione di cambiamento, visualizzare in tempo reale il risultato ottenuto e inviare un allarme; Il software ha aumentato la funzione di valutazione automatica; Nella dimostrazione di difetti parziali è aumentata la percentuale di sezione trasversale e l'area totale della sezione trasversale; Il software è completamente compatibile con Windows, adatto all'operazione inerziale dell'utente, utilizza il formato file Word per produrre report di esame.
Questo software di sistema può essere compatibile con il formato dati di campionamento del software DOS del rilevatore di funi metalliche per computer e può analizzarlo ed elaborarlo.
Il sistema Windows ha una procedura operativa indipendente e un sistema di esame sicuro, che può essere comodamente adatto a tutti i tipi di computer moderni e completare una serie di procedure di esame.

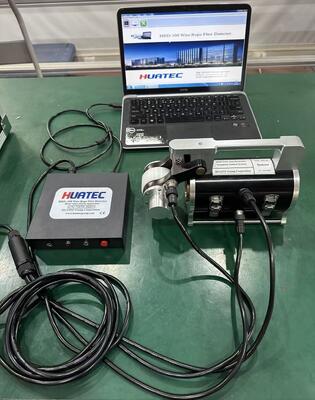

2. Configurazione del sistema
| Sensore magnetico (incluso localizzatore di distanza) |
Un gruppo |
| Apparato di allarme in tempo reale HUATEC HRD-100 |
Uno |
| Linea di connessione del segnale |
Uno |
| Linea di trasmissione RS232 (o linea di trasformazione da USB a RS232) |
Uno |
| Pacchetto software speciale per Windows |
Uno |
| Computer |
Uno |
3. Introduzione al sensore

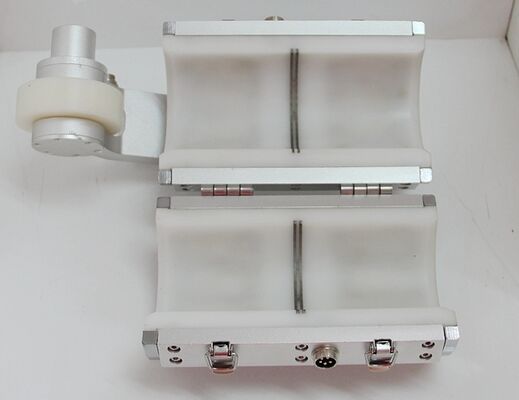

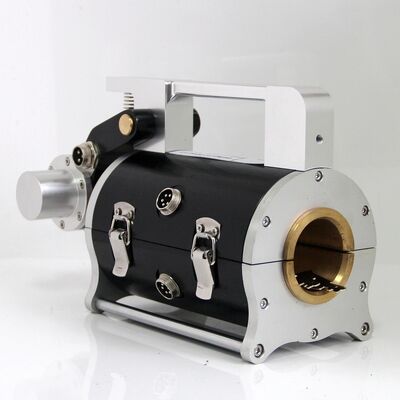

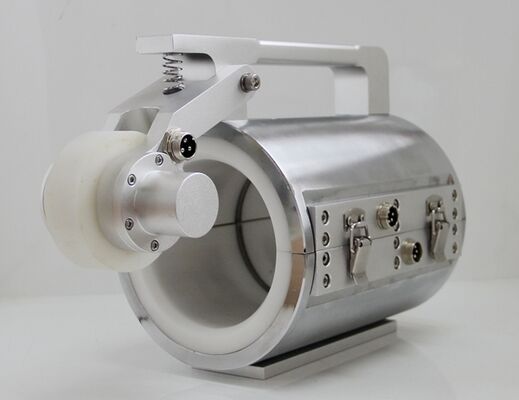

Sensore magnetico: Il sensore è composto da un localizzatore di spostamento (ruota di guida, encoder), un'installazione di magnetizzazione e un'organizzazione di campionamento. Dopo l'attivazione del sistema, la fune metallica e il sensore hanno un movimento relativo, quindi possono raccogliere il segnale.

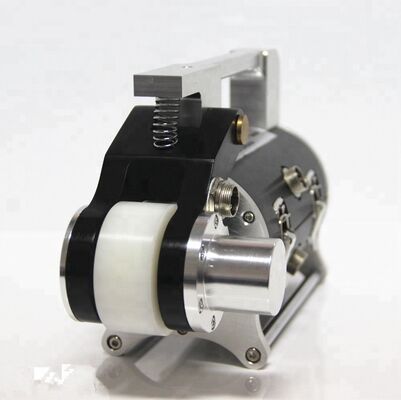

Localizzatore di spostamento: La ruota di guida ruota di un giro, l'encoder fotoelettrico invia un impulso di istruzione di campionamento, realizzando un campionamento a spazio uguale.
Installazione di magnetizzazione: Quando la fune metallica e il sensore hanno un movimento relativo, si completa la magnetizzazione assiale della fune metallica.
Organizzazione di campionamento: Quando la fune metallica e il sensore hanno un movimento relativo, l'elemento Hall che compone il canale di campionamento trasformerà la condizione di variazione del flusso magnetico disperso della fune metallica in un segnale di tensione simulato.
4. Apparato di allarme in tempo reale HUATEC
L'apparato di allarme in tempo reale HUATEC è un dispositivo portatile multifunzione per l'acquisizione dati, che invia e salva il segnale dati convertito al computer tramite la linea di trasmissione RS232, sfruttando la potente funzione della CPU del computer per l'elaborazione e l'analisi in linea e in tempo reale, in base alla soglia equivalente che verrà impostata in anticipo invia un allarme in tempo reale. Un gruppo fornisce alimentazione al sensore, un gruppo di batterie al litio, l'uscita è 5V. C'è una porta di ricarica aggiuntiva che può fornire carica e un interruttore di alimentazione.
5. Introduzione al software
Figura 3 Voci delle funzioni principali
6. Opzione sensore
| Sensore |
Diametro della fune metallica |
Migliore intervallo di rilevamento |
| HUATEC-F5 |
≤5 mm |
2~5 mm |
| HUATEC-F10 |
≤10 mm |
5~10 mm |
| HUATEC-F15 |
≤15 mm |
8~15 mm |
| HUATEC-F20 |
≤20 mm |
10~20 mm |
| HUATEC-F25 |
≤25 mm |
15~25 mm |
| HUATEC-F30 |
≤30 mm |
20~30 mm |
| HUATEC-F35 |
≤35 mm |
15~35 mm |
| HUATEC-F40 |
≤40 mm |
30~40 mm |
| HUATEC-S45 |
≤45 mm |
35~45 mm |
Altri sensori possono essere prodotti su misura
|
