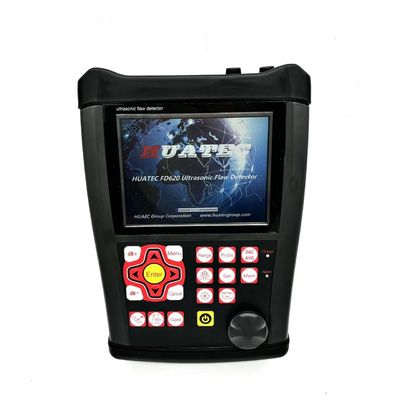

Rilevatore di difetti ultrasonico portatile FD620 IP65 con DAC AVG Color B-Scan e Report APP Mobile
★ La calibrazione della sonda, la creazione di curve e altre operazioni sono guidate dalla finestra di dialogo durante tutto il processo, senza necessità di leggere il manuale
★ Tutti gli strumenti inclusi di cui hai bisogno: DAC, AVG, Bscan a colori, AWS, ecc.
★ Frequenza di ripetizione degli impulsi: 30-3000Hz, regolazione precisa, scansione ad alta velocità, rilevamento mai mancato
★ Elevato rapporto segnale-rumore, eco chiaro e stabile, design anti-rumore, perfetto per condizioni di lavoro difficili
★ AD a 10 bit, campionamento ad alta velocità porta a un migliore diagramma dell'eco con tutti i dettagli. Sensibile e in grado di rilevare anche difetti minuscoli
★ Display a colori reali cristallino. L'interfaccia utente intuitiva rende l'operazione molto più semplice.
★ Registrazione video di rilevamento difetti in tempo reale ad alta velocità. Archiviazione dati USB illimitata.
★ Connessione Bluetooth, l'APP mobile genera report di rilevamento difetti in loco e consente la stampa
★ Standard IP65. Custodia in lega + gel di silice, impermeabile e antipolvere, solida e dura per sempre. Il supporto ammortizzato lo fa stare in qualsiasi angolazione.
★ La batteria dura 15 ore con una carica. Ogni batteria ha il proprio controllo di ricarica, quindi con due batterie può funzionare 24 ore su 24.
Specifiche
| Intervallo |
0-25000 mm, a velocità dell'acciaio
|
| Velocità del materiale |
100～20000m/s
|
| Frequenza di ripetizione degli impulsi |
30-3000Hz
|
| Gamma dinamica |
≥38dB
|
| Linearità |
Orizzontale: +/-0.2% FSW,
Verticale: 2.5% FSH, Precisione amplificatore +/-1 dB
|
| Potere risolutivo |
>40dB (5P14)
|
| Sensibilità residua |
>62dB
|
| Rifiuto (soppressione) |
Da 0 a 80% dell'altezza dello schermo intero
|
| Grande memoria |
1000 grafici A, 500 configurazioni indipendenti, qualsiasi criterio può essere inserito liberamente, possiamo lavorare in scena senza blocchi di prova
|
| Modalità di prova |
Eco a impulsi, elemento doppio e trasmissione passante
|
| Tipi di sonda |
Dritta singola, Angolare singola, Doppia dritta, Doppia angolare, Passante, Strisciante, Superficiale
|
| Monitor di gate |
Due gate indipendenti controllabili sull'intero intervallo di scansione
|
| Unità |
Pollice o millimetro
|
| Requisiti di alimentazione |
Rete CA 100-240 VAC, 50-60 Hz
|
| Ritardo display |
-20 a 3400 µs
|
| Ritardo sonda/Offset zero |
0 a 99.99µs
|
| Potenza |
Pacco batteria Li-ion ricaricabile interno da 7.2V a 8000 mAh
15 ore di tempo operativo nominale a seconda della luminosità del display
4 ore di tempo di ricarica tipico
|
| A×L×P(mm) |
260×175×60 (mm)
|
| Temperatura operativa |
-10℃ a 50℃
|
| Temperatura di stoccaggio |
-30℃ a 50℃
|
| Energia degli impulsi |
200V, 300V, 400V, 500V selezionabili
|
| Rettifica |
Mezza onda positiva, mezza onda negativa, onda intera, sistema RF
|
| Larghezza di banda (banda passante amplificatore) |
0.2 a 20 MHz
|
| Monitor di gate |
Due gate indipendenti controllabili sull'intero intervallo di scansione
|
| Sensibilità |
120 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6.0 dB
|
| Connessioni trasduttore |
BNC o LEMO
|
Funzioni
Posizione precisa automatizzata del difetto (Profondità d, livello p, distanza s, ampiezza, sz dB, ф).
Dimensionamento del difetto: Dimensionamento automatico del difetto tramite AVG/AVG, velocizza la segnalazione di accettazione o rifiuto del difetto.
Calibrazione automatizzata del punto zero del trasduttore, angoli, bordo anteriore e velocità del materiale.
Comodo da creare e utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegando il disco di memoria, l'unità può ottenere memoria illimitata.
Creazione automatica di video del processo di test e riproduzione; utilizzando l'unità U Disk, la lunghezza del video è illimitata.
B-scan a colori.
Ci sono 13 standard internazionali integrati nell'unità.
Connessione Bluetooth a dispositivo mobile per generare e stampare report di rilevamento in loco. AWS D1.1.
Funzione di correzione superficie curva.
Funzione di misurazione altezza cricca.
Gate di ingrandimento: Espansione dell'intervallo del gate su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Envelope: Visualizzazione simultanea di A-scan live con frequenza di aggiornamento di 60 Hz e envelope della visualizzazione A-scan.
Peak Hold: Confronta le forme d'onda di picco congelate con gli A-scan live per interpretare facilmente i risultati del test.
Scan Freeze: Il blocco dello schermo mantiene i dati della forma d'onda e del percorso sonoro.
Allarme: Beep e LED.
Orologio in tempo reale.
Riempimento eco.
Segno di cattura.
Colore eco all'interno del Gate.

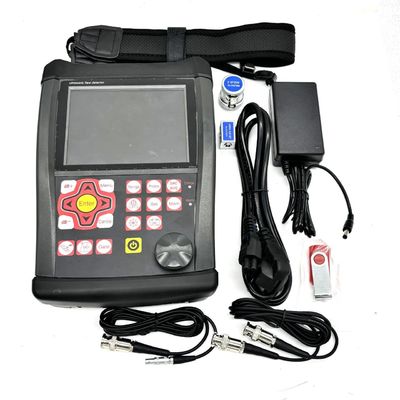

Pacchetto standard
Rilevatore di difetti ultrasonico portatile FD620 1
Trasduttore a fascio dritto (4 MHz, Φ10) 1
Trasduttore a fascio angolare (4 MHz, 8 mm×9 mm, 60°) 1
Cavo di collegamento per il trasduttore (BNC-LEMO 00, o LEMO 01-LEMO 00 opzionale) 1
Pacco batteria ricaricabile Li-Ion, 8 Ah 1
Alimentatore/caricabatterie 1
Manuale operativo in inglese 1
Software App 1
Tracolla 1
