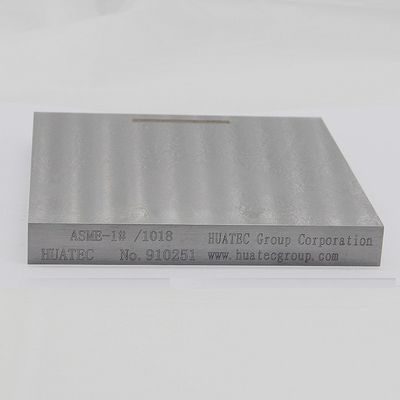

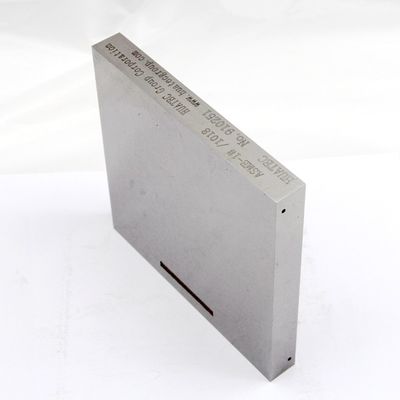

Non Pipe 19mm 38mm 75mm Saldatura ASME Standard 1018 Acciaio UT Calibrazione Blocco di prova

Non Pipe 19mm 38mm 75mm Saldatura ASME Standard 1018 Acciaio UT Calibrazione Blocco di prova

Standard: ASME BPVC-V-2015

La dimensione e la forma del blocco di prova di saldatura non a tubo ASME sono mostrate nella tabella seguente, quando ispezionato
per l'ispezione su materiali con diametro superficiale superiore a 500 mm,possono essere utilizzati blocchi di prova con la stessa curvatura del pezzo da lavorare o blocchi di prova standard con diametro pari o inferiore a 500 mm
Durante l'ispezione superiore, deve essere utilizzato il blocco di prova a curva, vale a dire il blocco di prova a cucitura del tubo.

1La distanza tra ciascuna fessura e l'una o l'altra estremità del blocco di prova o di altre fessure non deve essere inferiore a T o a 25 mm, se superiore.
2La lunghezza minima L del blocco di prova deve essere di 200 mm o 8 T, se maggiore.
3Quando il diametro interno è uguale o inferiore a 100 mm, il radiano minimo è di 270°. Quando il diametro interno è superiore a 100 mm, la lunghezza minima dell'arco è di 200 mm o 3T e si prende il più grande
4La profondità di ciascun serbatoio è di 11% T≥h≥8% T, larghezza ≤6 mm, lunghezza ≥225 mm
