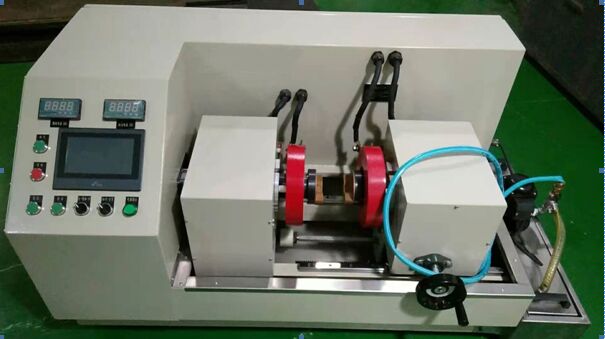

Detettore di difetti di particelle magnetiche ad alta precisione per la formazione

Detettore di difetti di particelle magnetiche ad alta precisione per la formazione

1Descrizione dei componenti dell'attrezzatura

1.1. Armadio di controllo elettrico (1)

  Gabinetto di controllo elettrico indipendente, tutti i componenti elettrici esecutivi sono installati in questo gabinetto di controllo,e l'armadio di controllo elettrico è dotato di un filtro dell'aria e di un dispositivo di dissipazione del calore circolante. saldato con acciaio di alta qualità;

una pompa a spruzzo da 220 V a 50 Hz con coperchio impermeabile e potenza di uscita della luce nera sono installate sul retro;

Gli interruttori, i contattori, i componenti di controllo, i trasformatori, i raddrizzatori, i trigger, l'energia, ecc. sono tutti installati in questo armadio;

1.2Pannello di controllo (2)

La parte anteriore del pannello è progettata con un touch screen per la regolazione e la visualizzazione, con ammeter digitale CA e pulsante di arresto di emergenza.

Gli interruttori e le impostazioni delle funzioni sono tutti progettati in questa zona.

1.3. scatola di fissaggio degli elettrodi (3)

La scatola di elettrodi fissi è saldata con una piastra di acciaio di alta qualità da 10 mm e le due porte anteriori e posteriori sono staccabili.

1.4. scatola di spostamento degli elettrodi (5)

La scatola mobile dell'elettrodo può essere fermata in qualsiasi posizione, utilizzata per regolare la distanza di fissaggio e ha una funzione di blocco del parcheggio;

1.5Sistema di agitazione e spruzzatura in sospensione magnetica (6)

L'apparecchiatura è progettata con un serbatoio di sospensione magnetico separato con una struttura a forma di V nella parte inferiore e una pompa elettrica a spruzzo di agitazione installata nella parte superiore.Questa parte è collegata al serbatoio del pozzo con un tubo, e una pistola a spruzzo manuale è installata sul lato anteriore del serbatoio.

Il sistema ha una forte agitazione, la struttura a forma di V garantisce che la polvere magnetica non sia facile da precipitare e la pressione di spruzzo è regolabile;

La capacità è di 20L;

1.7Sistema di alimentazione per magnetizzazione e demagnetizzazione:

L'apparecchiatura adotta il metodo di magnetizzazione AC, che è costituito da due serie di alimentatori di magnetizzazione indipendenti.La tecnologia di conversione del modulo controllabile viene utilizzata per controllare la corrente del circuito, e la tensione isolata viene inviata agli elettrodi e alle bobine. La dimensione è regolabile continuamente e la corrispondente indicazione dello strumento è impostata.e l'allarme sarà allarmato quando la corrente prestabilita è insufficiente o superata per evitare errori di rilevamento e mancato rilevamento, e assicurare che il pezzo ottenga l'intensità di magnetizzazione specificata.con una lunghezza massima di 20 mm o più ma non superiore a 20 mm.

con funzione di demagnetizzazione con metodo di attenuazione AC.

Il materiale del percorso corrente: tutte le barre di rame rosse o i cavi di rame.

1.8Sistema di controllo elettrico:

1) Il sistema di controllo elettrico è controllato da OMRON PLC, compresi i moduli controllabili e i loro dispositivi di protezione, i dispositivi di regolazione della corrente, gli ammetri,pulsanti di comando e luci di indicazione, cilindri, tripli, valvole solenoidi, valvole di regolazione della pressione, interruttori d'aria, relè intermedi, dispositivi di controllo come contattori CA.

2) Sistema di controllo dell'interfaccia uomo-macchina:

Il computer (sistema di interfaccia uomo-macchina) controlla la corrente di magnetizzazione, il tempo di magnetizzazione, la magnetizzazione, ecc., il che migliora notevolmente la precisione di rilevamento,e può completare automaticamente l'operazione passo-passo di magnetizzazione, preselezione della corrente di magnetizzazione e tracciamento.

Il display programmabile touch screen comunica con il PLC programmabile controller attraverso un adattatore per visualizzare direttamente i parametri chiave del sistema.e i parametri possono essere regolati all'interno dell'autorità. Disegno dello schermo: homepage-nome dell'azienda. Qualsiasi tocco può entrare nello schermo principale-"Menu principale", "Pagina di lavoro", "Registro di allarme", "Precauzioni", "Forma di onda corrente", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "Sistema di controllo", "toccare ogni tasto di funzione per passare automaticamente alla schermata corrispondente, e possono essere memorizzati i parametri di processo di vari pezzi tipici.

La corrente magnetizzante può essere preimpostata e il circuito di tracciamento automatico è formato attraverso il sistema di visualizzazione programmabile sul touch screen,e l'errore tra il valore preselezionato e il valore attuale di passaggio è≤ ±Il 3%.

Il sistema ha la funzione di autodiagnosi del guasto. sovra corrente, sotto corrente, pressione d'aria anormale, aumento eccessivo della temperatura del circuito principale, allarmi acustici e luminosi e smettere automaticamente di funzionare.

3) Il guscio dell'apparecchiatura è affidabile e la resistenza di isolamento dell'intera macchina è≥2MΩ.

4) L'apparecchiatura dispone di una protezione di sicurezza completa e di funzioni di blocco e di allarme.

5) Il diagramma schematico elettrico, il diagramma di cablaggio e il circuito effettivo dell'apparecchiatura devono essere completamente coerenti.

6) Il contatto PLC è dotato di un relè intermedio per proteggere il contatto.

7) Il cablaggio di ciascun componente elettrico deve essere contrassegnato da un numero di filo e il cablaggio tra ciascun componente è dotato di una scheda a filo.

2.Parametri tecnici principali (Nota: HWDC è l'abbreviazione di DC a mezza onda)

*Corrente magnetizzante CA:

  0-500A di circonferenza regolabile continuamente, con controllo di fase di spegnimento

  0-1000A verticale (1000A*6T=6000AT) regolabile continuamente, con controllo di fase di spegnimento

*Metodo di controllo: preselezione e compensazione automatica

* Tasso di aggiornamento della compensazione: 0,02S/tempo

*Trasferimento di carico temporaneo:≥25%, adatto a lavori continui 7*24 ore

*Effetto di demagnetizzazione: commutazione DC a bassa frequenza attenuazione demagnetizzazione, remanenza≤0.2MT, frequenza di demagnetizzazione regolabile

* Metodo di magnetizzazione: magnetizzazione circonferenziale e magnetizzazione longitudinale, magnetizzazione composta circonferenziale e longitudinale

*Tributo settimanale di errore di corrente longitudinale:≤ ±3%

*Flusso: 0-200 mm

*Diametro interno della bobina: 100 mm

*Fonte di alimentazione: AC380V±10% 50HZ 40KVA (instantaneo 5S), sistema a cinque fili a tre fasi.

* Dimensione: lunghezza 1400* larghezza 600* altezza 750

* Sensibilità: può essere visualizzato chiaramente un test di sensibilità di tipo (QQI) (30/100) a cerchio intero e croce.

*Standard dell'industria aeronautica della Repubblica popolare cinese HB/Z72-1998 "Isposizione delle particelle magnetiche"

* Risponde allo standard JB/T8290-2011 del "Magnetic Particle Defect Detector" del Ministero dell'Industria delle Macchine e allo standard HB/Z72-98 del settore.

3. Accessori
