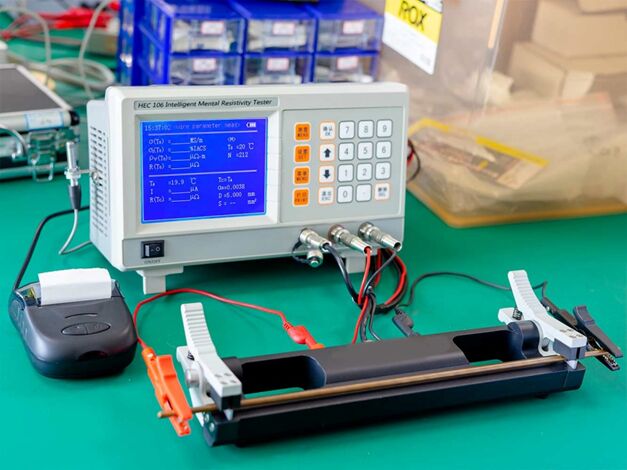

HEC-106 Strumento di misura della conducibilità della resistenza della resistività della lamina metallica intelligente
1. Panoramica
HEC-106 Un misuratore intelligente della resistività della lamina metallica è un prodotto brevettato della nostra azienda. È l'unico strumento portatile e completamente automatico al mondo, per misurare la resistività e la conduttività di lamine metalliche e nastri metallici sottili. Il design dei prodotti high-tech adotta un metodo di misurazione a quattro terminali corrente-tensione, tecniche elettroniche avanzate, tecnica a chip singolo e tecnologia di rilevamento automatico. Le prestazioni sono completamente in accordo con i requisiti tecnici di GB/T22638.6－2016. Può essere ampiamente applicato nei campi della lamina metallica, della cinghia metallica sottile, dei nuovi campi energetici come la linguetta della batteria, l'elettricista elettrico, il motore elettrico, i colleghi e gli istituti di ricerca, ecc.
2.Parametri principali
|
Parametro
Articolo
|
Resistività
|
Conduttività
|
Resistenza
|
|
Campo di misura
|
0,01μΩ·m~2,5μΩ·m
|
0,4 MS/m~100 MS/m
0,69% IACS~172%SIGC
|
0,1μΩ~150Ω
|
|
Risoluzione
|
10－4~10－6µΩ·m
|
0,01~0,001% IACS
|
0,1μΩ(I=1A)
|
|
Precisione
|
±0,25%
|
±0,25%
|
100μΩ~150Ω:±0,15%
|
|
Misurazione della temperatura
|
-10℃~+55℃ Precisione ±0,2℃(0℃~+40℃)
|
|
Corrente costante interna dello strumento
|
Livello 16μA~Livello 1A(selezione automatica in base alle esigenze di misurazione)
|
|
dispositivo di misurazione
|
con dispositivo di prova portatile HJ-300 (300 mm) per filo o asta di diametro 0,1 mm-10 mm. Misura lamina metallica a striscia e cintura metallica sottile
|
|
Compensazione automatica della temperatura
|
Il valore misurato verrà automaticamente compensato al valore su 20℃.
|
|
oggetti di misurazione
|
resistenza CC a temperatura ambiente con dimensione standard R'(T0),resistività ρv,resistenza alla temperatura ambiente R(T0),resistenza R
|
|
Dati di stampa
|
Data, ora, coefficiente di correzione della temperaturaαe vari valori di misurazione della lamina metallica
|
|
Ambiente di lavoro normale
|
Temperatura: 0℃~+40℃; umidità relativa: 0~80%
|
|
Display
|
Ampio schermo LCD con retroilluminazione, può visualizzare più parametri di misurazione contemporaneamente.
|
|
Alimentazione elettrica
|
Batteria al litio ricaricabile da 7 Ah/7,4 V; alimentazione solo a batteria, orario di lavoro medio oltre 15 ore
|
|
Memoria interna
|
Può salvare 1000 gruppi di dati misurati.
|
|
Modalità di comunicazione con il PC
|
Porta seriale RS232
|
|
Peso
|
Ospite:2,2 kg Strumento di misura portatile:1kg
|
|
Dimensione dell'ospite
|
285(L)*158(A)*120(P)
|
|
Guscio ospite
|
Plastica tecnica resistente agli urti
|
|
Imballaggio e protezione
|
Contiene l'host, il dispositivo di misurazione HJ-300 (300 mm, filo o asta di diametro 0,1 mm-10 mm), caricabatterie, cavo di comunicazione, resistore di calibrazione, manuale operativo e mini-stampante.
|
Accessori opzionali:
Resistenza standard di calibrazione: 1 mΩ,10mΩ,100 metriΩ,1Ω,1 mΩ,10Ω,100Ω
3.Caratteristiche principali dello strumento
Utilizzato per misurare la resistività di lamine metalliche, cinghie metalliche sottili, resistenza CC a temperatura ambiente di dimensioni standard.
Ø Combina tecniche avanzate di misurazione elettronica, a chip singolo e automatica in un unico strumento, con funzioni automatiche superiori e funzionamento semplice.
Ø Tutti i valori numerici misurati possono essere ottenuti con una sola pressione del tasto senza alcun calcolo. Lo strumento è adeguato per misurazioni continue, veloci e precise.
Ø L'alimentazione a batteria ha dimensioni ridotte quindi facile da trasportare, adatta per uso interno e campo aperto.
Ø Con schermo e caratteri grandi. Può visualizzare contemporaneamente valori misurati e parametri ausiliari, tra cui resistività, resistenza CC a temperatura ambiente di dimensioni standard, resistenza, temperatura, corrente di misurazione e coefficiente di compensazione della temperatura.
Ø Uno strumento ha molteplici applicazioni e dispone di due interfacce di misurazione: interfaccia di misurazione della resistività della stanza con lamina metallica e interfaccia di misurazione della resistenza CC.
Ø Le funzioni di selezione automatica della corrente costante, inversione automatica della corrente, correzione automatica del punto zero e superano l'errore causato dalla tensione termica sulla resistenza di linea e garantiscono la precisione di ogni misurazione.
▶ Lo strumento viene fornito con il sensore di temperatura dell'ambiente e il coefficiente di temperatura di vari materiali e la temperatura viene compensata automaticamente.
▶Serie opzionale di resistori di calibrazione, con relativo software, per realizzare la calibrazione automatica dello strumento.
Ø Lo speciale dispositivo di misurazione portatile a quattro terminali è adatto per misurazioni rapide di diversi materiali di lamine e nastri.
Ø L'accumulatore di dati integrato può registrare e salvare 1000 gruppi di dati e parametri di misurazione. Collegandolo al computer host è possibile generare il report completo.
