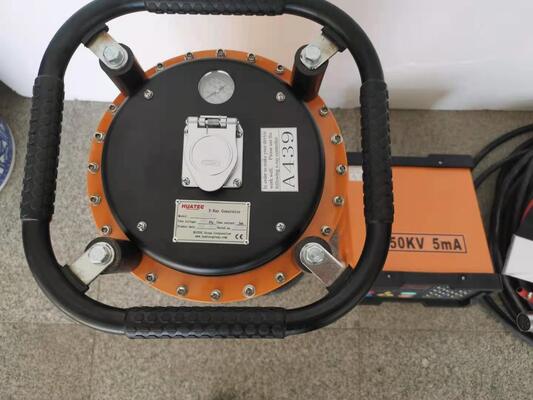

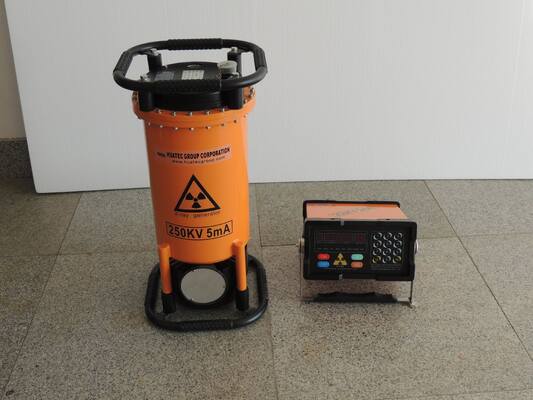

XXG-2505 Mini Portable X Ray Defect Detector Equipaggiamento di NDT a raggi X per l'ispezione delle saldature
Caratteristiche funzionali:
Il rilevatore di difetti a raggi X della serie HUATEC XXG prodotto dalla nostra azienda, HUATEC Group Corporation,Il XXG/XXQ è un modello di sistema di controllo di frequenza che utilizza tecniche di impulsi a frequenza variabile e a frequenza costante.I controllori di serie hanno una nuova struttura, prestazioni perfette eSi basa su un sistema di controllo microcomputer e una struttura modulare, che rende la macchina integrale ottenere una migliore stabilità e affidabilità.Il nostro generatore adotta isolamento a gas, raffreddamento forzato ad aria e anodo a terra,I prodotti sono stati ampiamente utilizzati per la fabbricazione di apparecchiature per il controllo delle emissioni. utilizzato per prove non distruttive nell'industria spaziale, nell'industria dell'ingegneria della saldatura,industria navale, industria dei tubi per caldaie, industria dell'ingegneria petrolchimica, produzione di aeromobili, industria della manutenzione, industria automobilistica, industria della difesa, ecc.
Principali parametri tecnici
|
TIPO
Articolo 1
|
XXG2505
|
|
Spessore massimo di penetrazione Acciaio (A3)
|
40 mm
|
|
Distanza focale
|
600 mm
|
|
Tempo di esposizione
|
5 minuti.
|
|
Tipo di film
|
HUATEC D7
|
Disegno di intensificazione a doppio piombo
|
0.03
|
|
Dispositivi per le stanze oscure
|
20 ± 2°C
|
|
Sviluppo
|
Cinque minuti.
|
|
Nero
|
1.5
|
|
Input
|
Voltaggio (V)
|
220V±10%
|
|
Capacità (KVA)
|
2.0
|
|
Prodotto
|
Tensione del tubo (KVP)
|
100-250kv
|
|
Corrente del tubo (mA)
|
5
|
|
Stabilità
|
± 1%
|
|
Raggi X
Tubo
|
Focalizzazione mm2
|
2.0×2.0
|
|
Angolo di radiazione
|
40 ± 5°
|
|
Sensibilità
|
k≤1,8%
|
|
Modalità di funzionamento
|
funzionamento intermittente,Ril tempo di adiamento al tempo di raffreddamento è 1:1
|
|
Radiografia
Controller
|
Dimensione
|
270×270×140
|
|
Peso
|
9 kg
|
|
Struttura del circuito
|
Controllo microcomputer, struttura modulare, comando vocale
|
|
Raggi X
Generatore
|
Frigorifero
|
raffreddamento ad aria forzata
|
|
Isolamento
|
SF6 Isolamento a gas
|
|
Pressione di lavoro
|
0.35Mpa-0.45Mpa
|
|
Dimensione
|
270×270×615
|
|
Peso (kg)
|
21 kg
|
|
Temperatura di funzionamento
|
-20 ̊C ~ +50 ̊C
|
|
|
|
|
Caratteristiche:
◆L'adozione di un controllo e di un controllo a microcomputerstruttura modulare, con robustezzacapacità anti-interferenza eelevata automazione- eprestazioni affidabili.
◆L'impostazione dei parametri, il processo di lavoro e l'indicazione del problema saranno indicati sullo schermo LED.
◆La chiave di invecchiamento indipendente è progettata per invecchiamento della macchinaconvenientemente.
◆Ril tempo di adiamento al tempo di raffreddamento è 1:1.
◆Il controllore può riconoscere automaticamente il tipo di generatore a raggi X.
◆Sono introdotti il pannello a colori impermeabile all'acqua e alla polvere e la tastiera digitale del suono per selezionare i parametri di esposizione in modo rapido e preciso.
◆Assicurare la sicurezza nell'utilizzo dello strumento, è installato con sovratensione, sotto tensione
dispositivo di protezione da sovraccarico, sottoccarico e temperatura.
◆Un' unicail blocco di sicurezza èprogettatoche proteggono l'operatore dai danni delle radiazioni.
◆Adottare la gamma più ampia di valori KV e risolvere il problema di difficoltà del breve raggio radiografico.
◆Funzione di ritardo dell'esposizione ------ til tempo di ritardo può essere impostato a meno di 10 minuti per mantenere l'operatore al sicuro dal luogo di lavoro.
◆Corrisponde a vari generatori e funziona in modo affidabile.
◆Numero di esposizioni accumulabili.
(Dopo che l'unità è pronta, ma primapremere il tasto "ON", è possibile premere il tasto "A" (tasto di ritardo) tre volte per controllare il numero di esposizioni, eNon c'e' nessuna chiave per tornare indietro.)
◆With l'uscita della luce di avvertimento edi una lunghezza non superiore a 50 mm,Chiusura porta-macchina.(blocco porta-macchina ̇ quando la porta principale si apre, lo strumento interrompe automaticamente l'alta tensione per proteggere l'operatore)
Fornitura standard
|
tubi a raggi X in ceramica direzionale
|
1 pz.
|
|
|
Generatore
|
1 set
|
|
|
Cable di collegamento ad alta tensione
|
1 pz.
|
25 metri
|
|
Controller
|
1 set
|
|
|
Cavo di alimentazione
|
1 pz.
|
10 metri
|
|
Cavo di messa a terra
|
1 pz.
|
5 metri
|
|
Accessori
|
1 set
|
|
|
(Comprese: lampadina di allarme,1 p.c.; carta di piombo, 1 scatola; cassette scure di pellicola 5 p.c.; schermo di intensificazione 5 p.c.; penetrametro di filo (IQI) 1 set; fusibile 1 p.c.)
|
Accessori opzionali:
Piattaforma di prova, penetrometro IQI/cavo, lettera/cifre a piombo, nastro a piombo, cassetta, schermo a piombo, dosimetro personale, visualizzatore di film, densitometro, sviluppatore di film, luce di camera oscura, blocco di taratura RT ecc..
