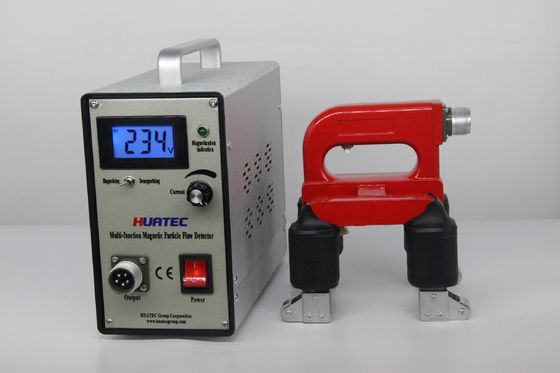

HCDX-IISC Macchina portatile per l'ispezione della polvere magnetica interruttore senza contatto regolabile di corrente magnetizzante

HCDX-IISC Macchina portatile per il controllo delle polveri magnetiche Interruttore senza contatto Rilevatore di crepe di saldatura della corrente magnetizzante regolabile

Introduzione:

Il rilevatore di difetti di polvere magnetica composita HCDX-IISC adotta un interruttore senza contatto controllato al silicio, con bassa rumorosità, forte forza magnetica, lunga durata e funzionamento semplice, adatto per l'uso sul campo e in laboratorio. Lo strumento adotta una configurazione combinata e gli utenti possono scegliere liberamente la sonda in base alle proprie esigenze. La sonda di tipo A, D, E, O può essere configurata in base alle esigenze dell'utente.

La serie HCDX-IISC ha la funzione di smagnetizzazione e corrente regolabile.

L'MCU a 8 bit viene adottato come controller da questo rilevatore di difetti di particelle magnetiche (con il circuito a controllo di fase) e la regolazione continua della corrente magnetizzante può essere realizzata attraverso la raccolta precisa del segnale di attraversamento della tensione zero CA e del segnale di regolazione della corrente. Inoltre, è dotato della funzione di smagnetizzazione; la funzione di smagnetizzazione può essere attivata dopo aver scelto la modalità di smagnetizzazione e premuto il pulsante di attivazione. Inoltre, il programma dell'MCU può usufruire di aggiornamenti gratuiti a vita e la sonda di tipo A, D, E, O può essere configurata in base alle esigenze dell'utente.

Tutti i parametri opzionali delle sonde:

Applicazione:

Utilizzato principalmente per rilevare cricche superficiali e vicine alla superficie del pezzo ferromagnetico.

Recipiente a pressione della caldaia, struttura in acciaio, pezzi fucinati, pezzi fusi, parti di saldatura, parti lavorate, ecc.

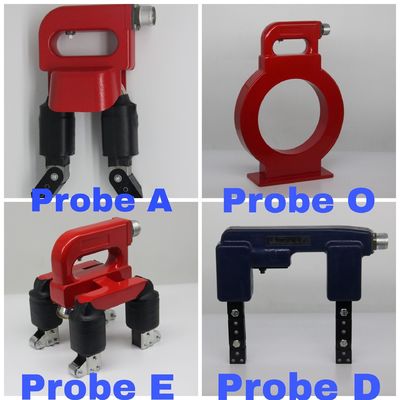

Introduzione delle sonde standard per il modello HCDX-IISC:

Sonda di tipo D (sonda a giogo elettromagnetica): dotata di giunti mobili, può magnetizzare e rilevare la superficie del pezzo.

Sonda di tipo A (sonda a ferro di cavallo): adatta a tutti i tipi di saldature d'angolo, angoli interni ed esterni di pezzi di grandi dimensioni per l'ispezione locale della magnetizzazione, dotata di luci di lavoro.

Sonda di tipo O (bobina ad anello): è adatta per il rilevamento di crepe circonferenziali del pezzo ed è molto sensibile alle crepe causate dalla fatica del pezzo. Inoltre, può smagnetizzare il pezzo con il metodo a distanza.

Sonda di tipo E (sonda per campo magnetico rotante): effettua un rilevamento di difetti a tutto tondo per tutti i tipi di saldature diritte, saldature circolari, saldature di testa e superfici piane e curve con forme geometriche di grandi dimensioni. La sonda è dotata di rullo, che facilita l'operazione e aumenta la velocità. La sonda è dotata di luci di lavoro per una facile osservazione.

Parametri tecnici:

Alimentazione: CA 220 V ± 10% 50 HZ 5 A

Uscita: CA 38 V 10 A

Le sonde di tipo ADEO sono opzionali e disponibili

Velocità di ispezione: ≥6 m/min

Aumento della temperatura della sonda: ≤60℃

Battito di lavoro: si consiglia di lavorare per un lungo periodo di funzionamento continuo: tempo di magnetizzazione ≤3 secondi, tempo di intervallo ≥5 secondi

Peso: circa 6,5 ​​Kg (unità principale)

Dimensioni del controller: 95x45x75 mm (L*L*A)

Dimensioni custodia da trasporto: 170x140x70 mm (L*P*A)

Consegna standard:

Ospite HCDX-IISC 1

Sonda a giogo tipo D 1

Sonda di tipo A    1

Sonda di tipo E    1

Sonda di tipo O    1

La linea elettrica   1

La linea della sonda   1

Campione standard 1

Manuale operativo  1

Certificato       1

Accessori opzionali:

Sonda di tipo A

Oh, la sonda

Sonda E

Sonda D

Peso morto

Campione di prova

Luce UV
