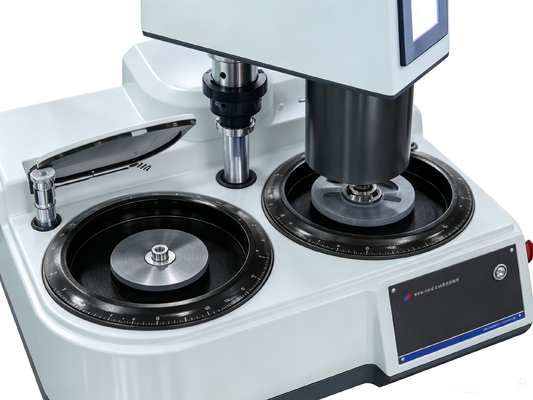

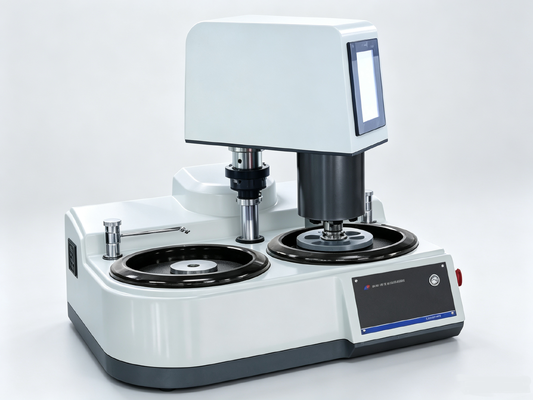

HPA-2000S (Multi-point pressure & center pressure) Macchina di rettifica e lucidatura metallografica completamente automatica
Introduzione del prodotto
HPA-2000Smacchine per la rettifica e la lucidatura metallografiche completamente automatiche che supportano contemporaneamente:
- Molti campioni caricati in modo indipendente
- Caricamento centrale del vassoio campione
Contiene sei campioni alla volta e può essere dotato di un dispositivo di distribuzione automatica a quattro canali (facoltativo) per completare il processo di macinazione e lucidatura in modo completamente automatizzato.
Caratteristiche
- Macchine per la macinazione e la lucidatura metalografica a singolo e doppio disco HPA-2000S completamente automatiche, supportando contemporaneamente il caricamento di campioni multipli caricati in modo indipendente e il caricamento centrale del vassoio campionario,fissare sei campioni (fino a otto possono essere personalizzati) in una sola volta per completare l'intero processo di macinazione e lucidatura
- Dischi di rettifica e lucidatura e dischi campioni: impostare ed eseguire tutti i parametri di rettifica e lucidatura quali la velocità di rotazione, il tempo di rettifica e lucidatura, la direzione di rotazione e la chiusura della valvola dell'acqua,con salvataggio automatico per un richiamo facile
- PLC + sistema motore ad alta potenza da 1 kW
- Utilizza due motori indipendenti di alta potenza da 1 kW con una coppia elevata che rimane costante indipendentemente dalla velocità
- Ampia gamma di giri, da 5 rpm a 1000 rpm (massimo 1500 rpm)
- Il giradischi può iniziare e fermarsi rapidamente; smette di ruotare in soli 2 secondi
- Tutti i parametri di macinatura e lucidatura memorizzati automaticamente e facilmente richiamati
- Marchio PLC importato per una qualità affidabile
- Interfaccia touchscreen per impostazioni di parametri convenienti
- 3 modalità di lavoro:
- Modalità completamente automatica:99 serie di processi (flussi) possono essere impostati e richiamati, ciascuno contenente 10 passaggi di parametri di processo
- Modalità multiprocesso:30 parametri di processo possono essere impostati e richiesti per ogni fase di macinazione e lucidatura
- Modalità manuale:Operare le funzioni specifiche del dispositivo individualmente
- Immagazzina 100 processi con capacità di importazione/esportazione
- Controllo dello spessore dello strato di macinazione del campione: controllo preciso della quantità di campione rimossa durante la macinazione (facoltativo)
- Include un gocciolante automatico a 1, 4 o 6 canali (facoltativo) con tre modalità di funzionamento: manuale, online e completamente automatico
- La testa di macinatura è dotata di blocco elettromagnetico automatico per maggiore comodità
- Dischi magnetici antiaderenti facilmente sostituiti; un disco equivale a N dischi
- Cambiare tra le interfacce cinese e inglese
- Funzionamento del telecomando mobile (facoltativo)
Parametri tecnici
| Parametro |
Specificità |
| Modello |
HPA-2000S |
| Dischi per la rettifica e la lucidatura |
2 |
| Motore principale a disco per la rettifica e la lucidatura |
1 kW × 2 |
| Metodo di controllo |
Display touch + PLC |
| Metodo di pressurizzazione |
Pressurizzazione pneumatica a più punti (pressurizzazione individuale per ciascun campione) + pressurizzazione centrale elettrica |
| Diametro del disco di macinazione (mm) |
φ254 (facoltativo φ200, φ230, φ300) |
| Velocità del disco di macinatura e lucidatura |
5-1000 (r/min) con opzionale 1500 (r/min) |
| Direzione di rotazione del disco di lucidatura |
Scegliere in senso antiorario o in senso orario, con commutazione automatica tra avanti e indietro |
| Diametro del disco campione |
160 mm, personalizzabile |
| Apertura del vassoio campione |
φ30mm a sei fori (opzionale: φ30mm a otto fori, φ30mm a sei fori, φ20mm a sei fori, φ40mm a sei fori, φ50mm a tre fori o su misura) |
| Pressione centrale |
10-200N |
| Pressione del singolo campione |
(1-40N) × 6, (1-60N) × 8 (facoltativo) |
| Velocità di rotazione del disco campione |
Il volante può essere commutato tra avanti e indietro a velocità di 30-200 RPM |
| Modalità manuale |
È possibile selezionare 30 set di parametri, ogni set può essere impostato e richiamato separatamente |
| Modalità automatica |
99 serie di processi (flussi), ciascuna serie di processi contiene 10 passaggi di parametri di processo(automaticamente dal processo 1 al processo 10, ciascuna fase corrisponde a un insieme di parametri) |
| Programmazione utente |
Gli utenti possono programmare e chiamare |
| Controllo dello spessore di macinazione del campione |
Accuratezza di controllo dello spessore 0,05 mm (facoltativo) |
| Pressione della sorgente di gas |
0.6MPa |
| Metodo di blocco della testa di rettifica |
Automazione elettromagnetica |
| Dripper |
di larghezza superiore a 20 mm, ma non superiore a 50 mm |
| Fornitore di alimentazione |
Tensione: AC220V; Frequenza: 50Hz; Potenza: 2KW |
| Dimensioni esterne (mm) |
760 × 730 × 700 |
| Peso |
74 kg |
Principali allegati
| Nome |
Quantità (piatto doppio) |
Nome |
Quantità (piatto doppio) |
| Dischi magnetici (254 mm) |
2 |
Scaffale antiaderente |
2 |
| carta vetrata con supporto adesivo, 254 mm (o 250 mm), 180#, 600#, 1000# |
2 di ciascuno |
Tessuto da lucidatura (con adesivo, 250 mm) Velvet, tela |
1 ciascuno |
| liquido per la rettifica e la lucidatura in sospensione di diamanti 1 micrometro, 6 micrometri, 200 ml |
1 bottiglia ciascuno |
Barra di pizzico della piastra antiaderente (utilizzata per posizionare e pizzicare la piastra antiaderente) |
1 |
| Manuale d'uso del prodotto, certificato del prodotto |
2 copie |
|
|
Accessori aggiuntivi
| Prodotto |
Descrizione |
| Magnometro |
Piatti antiaderenti 5 pezzi/scatola, diametro: Φ250 mm. La superficie è rivestita da un rivestimento antiaderente speciale,che consente di attaccare carta vetrata o panni lucidanti con supporto adesivo al vassoio per una facile sostituzione senza lasciare residui. È riutilizzabile. Questo disco è usato direttamente sui dischi magnetici di BUEHLER o STRUERS; Sostituzione del MagnoMet e del MagnoPad di Buehler |
| G SC 250A |
carta vetrata metallografica 100 fogli/confezione. Abrasivo: carburo di silicio nero. Dimensioni delle particelle: P80#, 120#, 180#, 320#, 600#, 800#, 1000#, 1200#, 1500#, 2000#. Dimensioni: Φ250 mm resistente all'acqua.con supporto adesivo, la carta vetrata può essere fissata direttamente alla rulliera. |
| FT250A |
Tessuto per lucidatura metallografica 10 pezzi/imballaggio Velvet (piana lunga) / Canvas (piana corta) / Tessuto di lana (piana corta) / Seta (senza piana) Φ250 mm.Il tessuto può essere fissato direttamente al disco di macinazione. |
| Dispositivi di sicurezza |
500 ml/bottiglia. I diamanti sono sospesi in liquido e distribuiti uniformemente attraverso una bottiglia spray o gocciolante automatico.25- 0.51, 1.5, 2.5Tre, tre.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometri, adatti a vari materiali. |
