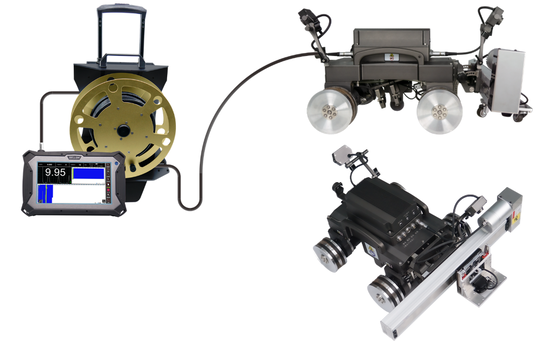

TG-M90 Misuratore di spessore per corrosione a scansione C con cingoli magnetici, sistema di controllo remoto e senza necessità di couplant

TG-M90 Misuratore di spessore per corrosione a scansione C con cingoli magnetici, sistema di controllo remoto e senza necessità di couplant
TG-M90 Misuratore di spessore per corrosione a scansione C con cingoli magnetici, sistema di controllo remoto e senza necessità di couplant

Grande immagine :  TG-M90 Misuratore di spessore per corrosione a scansione C con cingoli magnetici, sistema di controllo remoto e senza necessità di couplant

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO,CE
Numero di modello: TG-M90
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Imballaggi particolari: in cartone di alta qualità
Tempi di consegna: 15 ~ 25 giorni lavorativi
Termini di pagamento: L/C,T/T,Western Union
Capacità di alimentazione: 5 pezzi al mese
Contatto

TG-M90 Misuratore di spessore per corrosione a scansione C con cingoli magnetici, sistema di controllo remoto e senza necessità di couplant

descrizione
Dimensioni del regolatore: L220×L145×H60mm Dimensioni del corpo del cingolato: L350×L330×A230mm
Peso corporeo del cingolato: 17 kg Controllare la distanza del cavo: 30 m (può essere personalizzato ≤ 50 m)
Raggio minimo di curvatura: R: ≥0,75 m (nessuna altezza residua) Velocità longitudinale: 5~200mm/s

Misurazione dello spessore della corrosione a scansione C con cingolato magnetico TG-M90
Questo avanzato sistema di misurazione dello spessore della corrosione elimina la necessità di ponteggi, lucidatura superficiale degli strati anticorrosione e accoppianti. Consente il rilevamento rapido e telecomandato della corrosione delle pareti ad alta quota attraverso un'innovativa tecnologia ultrasonica elettromagnetica.
Configurazione del sistema
Articolo Nome Unità Quantità Osservazione
1 Host (PC e Software) set 1 Schermo da 10,6 pollici
2 Cingolato magnetico M90D (modulo video e misurazione dello spessore incluso) set 1
3 Controller pezzo 1
4 Telaio C-scan/Braccio a griglia trasversale pezzo 1
5 Meccanismo di marcatura dei difetti pezzo 1 Opzionale
6 Unità cavo (alimentatore, avvolgicavo, cavo di controllo) set 1 30m, personalizzabile ≤50m
7 Dispositivo anticaduta per fune di sicurezza metro 30 Personalizzabile ≤50m
8 Altri accessori (pad magnetici per smontaggio, ecc.) set 1
Caratteristiche principali
Nessun ponteggio richiesto • Nessuna lucidatura superficiale necessaria • Nessun accoppiante necessario • Rilevamento remoto della corrosione ad alta quota
  • Le ruote con magneti permanenti ad alta resistenza alle terre rare garantiscono la sicurezza anche in caso di interruzione di corrente
  • Funzionamento in più posizioni su superfici ferromagnetiche (orizzontale, verticale, invertito)
  • Sonde ultrasoniche elettromagnetiche per la misurazione dello spessore per un rapido screening della corrosione
  • Scansione completa delle aree di corrosione sospette con analisi quantitativa
  • Display standard A, B e C per una chiara visualizzazione dello spessore
  • Telecamera integrata per il monitoraggio in tempo reale dell'ispezione superficiale
  • Controllo remoto con tracce di scansione preimpostate per il funzionamento automatizzato
Specifiche del cingolato magnetico e dell'host
Funzionalità
  • Doppie telecamere integrate frontali e posteriori per il monitoraggio in tempo reale
  • Forte aspirazione magnetica con capacità di carico verticale verso l'alto di 16 kg
  • Molteplici posture di movimento: verticale, orizzontale, inclinato e invertito
  • Elevata precisione di movimento con rilevamento a passi programmato a livello di millimetro
  • Design compatto con raggio di sterzata ridotto per una facile manovrabilità
  • Guida orientata al movimento con sorveglianza macro video
  • Posizionamento della distanza (errore ≤30mm) con marcatura opzionale dei difetti
  • Meccanismo di bloccaggio di scansione professionale per un viaggio stabile e un accoppiamento della sonda
  • Elevata sicurezza elettrica con cavi speciali e protezione contro le dispersioni
  • Scatola protettiva sigillata per moduli EAMT e circuiti
Parametri tecnici
  • Host: CPU ≥ i5/4GHz quad-core, display HD ad alta luminosità da 10,6"
  • Cavo di controllo: 30m (personalizzabile fino a 50m)
  • Percorsi di movimento: schemi di scansione lineari, a zigzag e ad arco
  • Movimento longitudinale: velocità di passo 5-200mm/s, gioco ostacoli ≤4mm
  • Staffa C-scan: corsa totale 300mm (personalizzabile), velocità 0-80mm/s
  • Curvatura superficiale: R ≥0,75m (senza altezza residua), R ≥1,5m (con cordoni di saldatura)
  • Corpo cingolato: 350×330×230mm, peso 17kg, passa attraverso fori Φ450mm
  • Controller: 220×145×60mm, display touch da 3,5", peso 0,4kg
  • Video: Doppie telecamere da 3MP (risoluzione 2304×1296)
  • Alimentazione: AC100-240V, 50/60Hz, consumo ≤200VA
  • Condizioni operative: -10℃ a +50℃, umidità ≤85%
Unità di misurazione dello spessore EAMT
Funzionalità
  • Nessuna preparazione superficiale richiesta - penetra fino a 4 mm di rivestimenti
  • Non perpendicolarità di misurazione fino a ±25° per un posizionamento flessibile
  • Molteplici formati di visualizzazione: valori digitali, A-scan, B-scan basato sul tempo e sulla distanza
  • Algoritmi intelligenti con modalità di misurazione automatica, a gate singolo e a doppio gate
  • Database integrato per la velocità delle onde di taglio dei materiali con valori personalizzabili
Parametri tecnici
  • Misurazione dello spessore: Precisione 0,04mm, Intervallo 2-120mm (Acciaio)
  • Gioco di lavoro/distacco: ≤4mm
  • Non perpendicolarità di misurazione: ±25°
  • Intervallo velocità del suono: 1000-9999 m/s, incremento di 1 m/s
  • Funzioni gate: automatico, gate singolo manuale, gate doppio manuale
  • Sonda a ultrasuoni elettromagnetici: aspirazione magnetica ≤15N, Φ30×44mm, peso ≤80g
  • Temperatura di lavoro: -10℃ a +50℃
Software di analisi delle misurazioni
  • Visualizzazione simultanea dei risultati di spessore, A, B e C scan
  • Generazione diretta di report di test con elenchi di valori di spessore per l'analisi
  • Compatibile con sistemi operativi Windows 7-11 (32/64 bit)
Contenuto della confezione standard
  • Host di test (PC e Software) - 1 Set
  • Cingolato magnetico M90D con moduli video e spessore - 1 Set
  • Controller - 1 Pezzo
  • Telaio C-scan/braccio a griglia trasversale - 1 Pezzo
  • Meccanismo di marcatura dei difetti - 1 Pezzo (opzionale)
  • Unità cavo con alimentatore e cavo di controllo - 1 Set
  • Blocco di test standard (acciaio al carbonio Φ20×10mm) - 1 Pezzo
  • Altri accessori (pad magnetici per smontaggio, ecc.) - 1 Set
  • Dispositivo anticaduta per fune di sicurezza - 1 Pezzo
  • Manuale operativo - 1 Libro
  • Rapporto di prova di fabbrica - 1 Copia
  • Scatola di trasporto antivibrazione - 1 Pezzo
Scenari applicativi
TG-M90 Magnetic Crawler in industrial corrosion inspection application
