Rilevamento di difetti superficiali e sottosuperficiali in strutture metalliche mediante campo alternato (ACFM)
Materiali Applicabili--Metalli conduttivi ferromagnetici e non ferromagnetici, inclusi acciaio al carbonio, acciaio inossidabile, alluminio, ecc.
Ambito di Applicazione--Rilevamento di difetti superficiali e sottosuperficiali in strutture metalliche
Difetti Applicabili---Capace di rilevare efficacemente cricche superficiali e altri difetti lineari
Profondità di Ispezione---Profondità massima per acciaio al carbonio 3mm; per acciaio inossidabile 5mm; per alluminio 8mm
Stabilità di Rilevamento---Tasso minimo di rilevamento dei difetti superiore al 90%
Tipi di Rivestimento Ammessi---Rivestimenti non conduttivi come vernice, resina epossidica, asfalto, ecc.
|
Ambito di Fornitura
|
|
Nome Attrezzatura
|

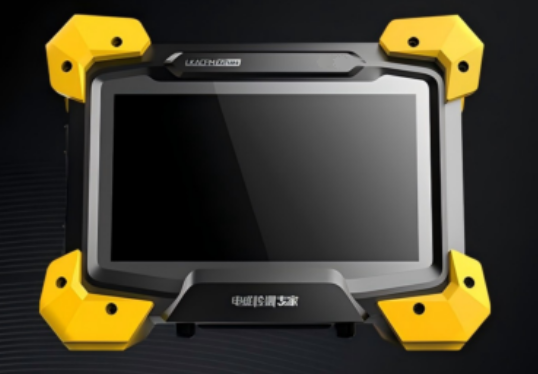

Misurazione Intelligente del Campo di Corrente Alternata (ACFM)
Strumento di Ispezione
|
|
Quantità
|
1 set
|
|
|
|
Principali Capacità di Ispezione
|
|
Materiali Applicabili
|
Metalli conduttivi ferromagnetici e non ferromagnetici, inclusi acciaio al carbonio, acciaio inossidabile, alluminio, ecc.
|
|
Ambito di Applicazione
|
Rilevamento di difetti superficiali e sottosuperficiali in strutture metalliche
|
|
Difetti Applicabili
|
Capace di rilevare efficacemente cricche superficiali e altri difetti lineari
|
|
Profondità di Ispezione
|
Profondità massima per acciaio al carbonio 3mm; per acciaio inossidabile 5mm; per alluminio 8mm
|
|
Sensibilità di Rilevamento
|
Capace di rilevare difetti superficiali aperti di dimensioni minime 3*0.5*0.2mm; in grado di rilevare difetti equivalenti a quelli del pezzo di prova A1 15/100 dell'ispezione con particelle magnetiche (MPI)
|
|
Stabilità di Rilevamento
|
Tasso minimo di rilevamento dei difetti superiore al 90%
|
|
Tipi di Rivestimento Ammessi
|
Rivestimenti non conduttivi come vernice, resina epossidica, asfalto, ecc.
|
|
Spessore Massimo Rivestimento Ammesso
|
Spessore massimo del rivestimento ≤5mm; se utilizzato con una sonda a bobina grande, può ispezionare rivestimenti fino a 10mm di spessore
|
|
Velocità di Scansione
|
Velocità massima di scansione ≤ 60mm/s, la velocità minima di scansione dovrebbe essere > 5mm/s
|
|
Può eseguire ispezioni a temperature fino a 500°C se abbinato a una sonda per alte temperature
|
|
Requisiti dello Strumento
|
|
Display
|
Display multi-touch da 7 pollici con supporto retroilluminazione
|
|
Risoluzione
|
Display ad alta definizione, risoluzione 1280*800
|
|
RAM
|
4GB, espandibile a 8GB
|
|
Archiviazione
|
32GB di archiviazione interna, espandibile fino a 128GB
|
|
Sistema Operativo
|
Sistema Operativo Android (basato su kernel Linux)
|
|
Interfacce
|
1 porta USB3.0/USB2.0 HOST, 1 porta Type-C (solo ricarica)
|
|
Interfaccia di Rete
|
Supporta connessione Wi-Fi; espandibile per supportare dongle 4G
|
|
Interfaccia di Ricarica
|
Porta Type-C, integrata con protocollo di ricarica rapida FCP input/output, protocollo di ricarica rapida AFC input/output, protocollo DRP Try. SRC, protocollo di ricarica rapida PD3.1 input/output, protocollo di ricarica rapida QC2.0/QC3.0/QC3.0+ output
|
|
Potenza Massima di Ricarica/Scarica: 45W
|
Configurazione Base
Unità Host: 1 unità
Software di Acquisizione e Analisi Segnali: 1 set
Sonda a Matita: 1 unità
Sonda Standard (con encoder): 1 unità
Cavo di Collegamento Sonda: 1 unità
Caricabatterie: 1 set
Manuale Utente Prodotto: 1 set
Documentazione di Qualità: 1 set
Custodia Strumento: 1 set
Sonda a Matrice a Tre Elementi: Opzionale
Requisiti dello Strumento
Tempo Operativo Massimo: 16 ore
Dimensioni Host: 225mm* 172mm*76mm
Peso:<2.1kg
Temperatura Operativa: -10° C a 40°C
Umidità Operativa:<90% umidità relativa dell'aria
