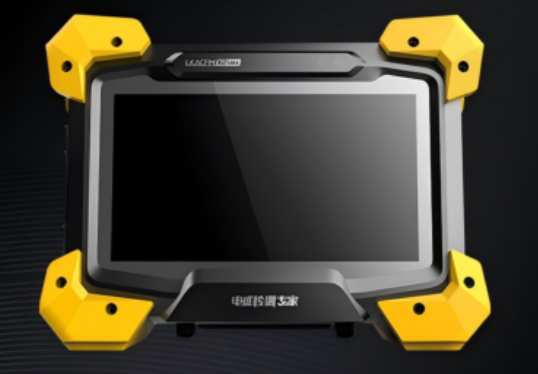

Strumento di ispezione intelligente di misurazione del campo di corrente alternata (ACFM)

Strumento di ispezione intelligente di misurazione del campo di corrente alternata (ACFM)

Materiali applicabili- Metalli ferromagnetici e non ferromagnetici conduttori, compresi acciaio al carbonio, acciaio inossidabile, alluminio, ecc.

Portata di applicazione- rilevazione di difetti superficiali e quasi superficiali nelle strutture metalliche

Difetti applicabili--- in grado di rilevare efficacemente le crepe superficiali e altri difetti lineari

Profondità di ispezione--- La profondità massima per l'acciaio al carbonio è di 3 mm; per l'acciaio inossidabile è di 5 mm; per l'alluminio è di 8 mm

Stabilità di rilevamento--- tasso minimo di rilevazione dei difetti superiore al 90%

Tipi di rivestimento ammissibili--- rivestimenti non conduttivi quali vernice, resina epossidica, asfalto, ecc.

Requisiti di funzione del software:

1.     Funzione di raccomandazione dei parametri, che suggerisce sonde e parametri idonei sulla base delle informazioni sull'oggetto di ispezione

2.     Dispone di una funzione di regolazione della sensibilità dello strumento, che consente la taratura con blocchi di prova standard

Caratteristiche funzione di taratura del coefficiente di profondità del difetto, che consente l'impostazione del coefficiente di profondità utilizzando blocchi di prova di riferimento

3.     Dispone di una funzione di regolazione dell'eccitazione, che consente di regolare la frequenza di ispezione e il livello di eccitazione in base all'oggetto di ispezione, con regolazione automatica del guadagno dello strumento

4.     L'asse verticale dell'interfaccia di ispezione consente di passare da modalità di seguimento a modalità fissa, regolabile in qualsiasi momento

5.     Caratteristiche della funzione di zoom dell'immagine di ispezione, che consente lo zoom manuale e il trascinamento orizzontale per la visualizzazione dei risultati

6.     Funzione di ripristino delle immagini, che consente di ripristinare con un solo clic le immagini ingrandite o trascinate

7.     Supporta la funzione di riproduzione dell'immagine di ispezione per più revisioni

8.     Cliccando sul pulsante di marcatura durante l'ispezione si aggiungono dei divisori all'immagine di ispezione per la visualizzazione segmentata nei rapporti

9.     Supporta la funzione di dimensionamento dei difetti. Dopo aver identificato un difetto, selezionare la sua area consente di calcolare la lunghezza del difetto in base ai dati dell'encoder.La profondità del difetto di apertura superficiale può essere calcolata sulla base della variazione del segnale Bx

10.  Supporta i formati personalizzati dei rapporti di ispezione e la funzione di esportazione dei rapporti

11.  Supporta la visualizzazione di rapporti di ispezione, immagini e dati dai file storici del progetto

Configurazione di base

Unità ospitante: 1 unità

Software di acquisizione e analisi del segnale:1 set

Proba a matita: 1 unità

Proba standard (con codificatore):1 unità

Cavo di connessione della sonda:1 unità

Caricabatterie: 1 set

Manuale dell'utente del prodotto:1 set

Documentazione sulla qualità: 1 set

Cassa strumentale:1 set

Probe di serie a tre elementi: facoltativo

Requisiti degli strumenti

Tempo massimo di funzionamento: 16 ore

Dimensioni dell'ospite: 225 mm* 172 mm* 76 mm

Peso: < 2,1 kg

Temperatura di funzionamento: -10°C a 40°C

Umidità di funzionamento:<90% umidità relativa dell'aria

Requisiti di funzione dell'hardware

1.     Supporta più tipi di sonda, tra cui sonda a matita e sonda standard

2.     Supporta le sonde convenzionali multi-element array (facoltativo)

3.     Supporta la sonda ad alta temperatura con funzione di compensazione della temperatura sincrona (opzionale)

4.     Supporta un codificatore per la registrazione in tempo reale dello spostamento spaziale durante l'ispezione

5.     Può visualizzare la visualizzazione del piano del segnale Bx, la visualizzazione del piano del segnale Bz, il diagramma della farfalla e il diagramma del gradiente

6.     Supporta frequenza di ispezione regolabile, gamma 1kHz-10kHz

7.     Supporta l'intensità del segnale regolabile, regolazione automatica o manuale

8.     Supporta lo scambio a caldo delle sonde, consentendo le modifiche della sonda durante l'ispezione

9.     Supporta lo scambio a caldo e la disconnessione dell'encoder

10.  Supporta la funzione del pulsante sonda: i pulsanti sulla sonda possono controllare le funzioni di scansione software (ad esempio, avvio, arresto, aggiornamento)
