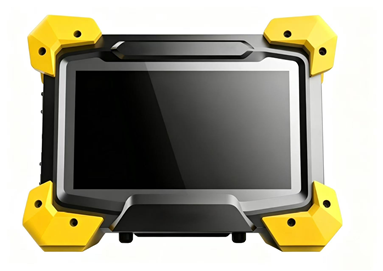

ACFM-X2 Sistema di misurazione del campo di corrente alternata Detettore di crepe portatile ACFM per la prova dei difetti della superficie del metallo vicino alla superficie attraverso il rivestimento epoxi di vernice

ACFM-X2 Sistema di Misurazione a Corrente Alternata Rivelatore di Cricche ACFM Portatile per Test di Difetti Superficiali e Subsuperficiali su Metallo Attraverso Vernice e Rivestimenti Epossidici

Materiali Applicabili:

Metalli conduttivi ferromagnetici e non ferromagnetici, inclusi acciaio al carbonio, acciaio inossidabile, alluminio, ecc.

Difetti Applicabili:

Capace di rilevare efficacemente cricche superficiali e altri difetti lineari.

Stabilità di Rilevamento:

Tasso minimo di rilevamento dei difetti superiore al 90%.

Ambito di Applicazione:

Rilevamento di difetti superficiali e subsuperficiali in strutture metalliche.

Profondità di Ispezione:

Profondità massima per acciaio al carbonio 3mm; per acciaio inossidabile 5mm; per alluminio 8mm.

Tipi di Rivestimento Ammessi:

Rivestimenti non conduttivi come vernice, resina epossidica, asfalto, ecc.

Requisiti dello Strumento:

Tempo massimo di funzionamento: 16 ore.

Dimensioni Host: 225mm * 172mm * 76mm.

Peso: ≤ 2,1 kg.

Temperatura Operativa: da -10°C a 40°C.

Umidità Operativa: ≤ 90% di umidità relativa dell'aria.

Requisiti Funzionali Hardware:

Supporta più tipi di sonde, incluse sonde a matita e sonde standard.

Supporta sonde convenzionali a più elementi (Opzionale).

Supporta sonde per alte temperature con funzione di compensazione sincrona della temperatura (Opzionale).

Supporta encoder per la registrazione in tempo reale dello spostamento spaziale durante l'ispezione.

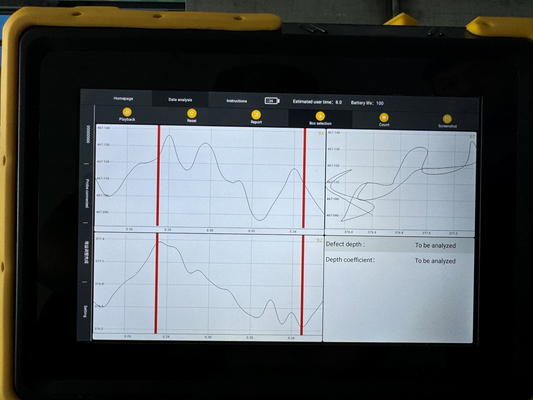

Può visualizzare la vista in pianta del segnale Bx, la vista in pianta del segnale Bz, il diagramma a farfalla e il diagramma del gradiente.

Supporta frequenza di ispezione regolabile, intervallo 1kHz - 10kHz.

Supporta intensità del segnale regolabile, sia automatica che manuale.

Supporta lo scambio a caldo delle sonde, consentendo il cambio sonda durante l'ispezione.

Supporta lo scambio a caldo e la disconnessione dell'encoder.

Funzioni di scansione (es. avvio, arresto, aggiornamento).

Supporta la funzione pulsante sonda: i pulsanti sulla sonda possono controllare il software.

Requisiti Funzionali Software:

Il software di sistema funziona sulla piattaforma Android (cinese), capace di controllo del dispositivo, acquisizione del segnale, analisi, ecc.

Il software può visualizzare informazioni di stato come connessione sonda, parametri di ispezione, livello batteria. Supporta la creazione di nuovi file di progetto, che includono impostazioni di ispezione di base, dati di ispezione e report di ispezione.

Supporta l'importazione/esportazione di file di progetto per visualizzare o impostare i parametri di ispezione.

Supporta le impostazioni dei parametri per tipo di pezzo, materiale, spessore del rivestimento, larghezza della saldatura, temperatura del pezzo, ecc.

Requisiti Funzionali Software:

*Dispone di funzione di raccomandazione parametri, che suggerisce sonde e parametri adatti in base alle informazioni sull'oggetto di ispezione impostate.

*Dispone di funzione di regolazione della sensibilità dello strumento, consentendo la calibrazione utilizzando blocchi di prova standard.

*Dispone di funzione di calibrazione del coefficiente di profondità del difetto, consentendo l'impostazione del coefficiente di profondità utilizzando blocchi di riferimento.

*Dispone di funzione di regolazione dell'eccitazione, consentendo la regolazione della frequenza di ispezione e del livello di eccitazione in base all'oggetto di ispezione, con regolazione automatica del guadagno dello strumento.

*L'asse verticale dell'interfaccia di ispezione supporta il passaggio tra modalità di inseguimento e modalità fissa, regolabile in qualsiasi momento.

*Dispone di funzione di zoom dell'immagine di ispezione, consentendo lo zoom manuale e lo scorrimento orizzontale per la visualizzazione dei risultati.

*Dispone di funzione di ripristino dell'immagine, consentendo il ripristino con un clic delle immagini zoomate o trascinate.

*Supporta la funzione di replay dell'immagine di ispezione per revisioni multiple.

*Dispone di funzione di marcatura. Cliccando sul pulsante di marcatura durante l'ispezione si aggiungono divisori all'immagine di ispezione per la visualizzazione segmentata nei report.

*Supporta la funzione di dimensionamento dei difetti. Dopo aver identificato un difetto, selezionando la sua area è possibile calcolare la lunghezza del difetto in base ai dati dell'encoder. La profondità del difetto con apertura superficiale può essere calcolata in base alla variazione del segnale Bx.

*Supporta formati di report di ispezione personalizzati e funzione di esportazione report.

*Supporta la visualizzazione di report di ispezione, immagini e dati da file di progetto storici.

Configurazione Base

Unità Host: 1 unità

Software di Acquisizione e Analisi Segnale: 1 set

Sonda a Matita: 1 unità

Sonda Standard (con encoder): 1 unità

Cavo di Connessione Sonda: 1 unità

Caricabatterie: 1 set

Manuale Utente Strumento: 1 set

Documentazione di Qualità: 1 set

Custodia Strumento: 1 set

Sonda a Tre Elementi: Opzionale
