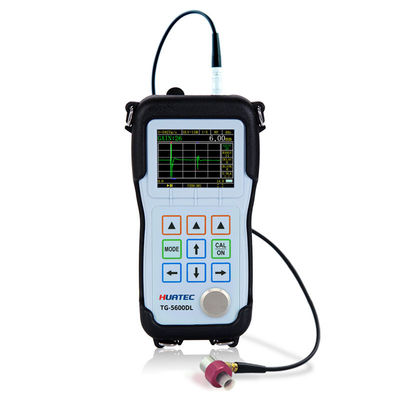

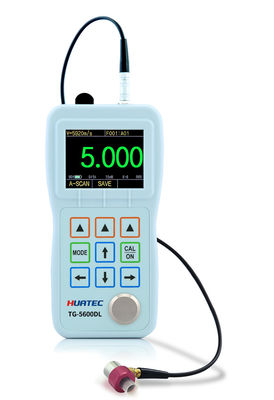

TG-5600DL Spessimetro Ultrasuoni Portatile Modalità Multi-Misura P-E I-E E-E Resistente alle Alte Temperature Spessimetro Industriale NDT

TG-5600DL Spessimetro Ultrasonico Portatile Modalità Multi-Misura P-E I-E E-E Resistente alle Alte Temperature Spessimetro Industriale NDT

HUATEC TG-5600DL è uno spessimetro ultrasonico portatile. Basato sui principi operativi della misurazione ultrasonica, il TG-5600DL è in grado di misurare lo spessore di vari materiali con un'accuratezza fino a 0,001 millimetri o 0,0001 pollici, ed è ampiamente utilizzato in una varietà di applicazioni di misurazione dello spessore.

Gli utenti possono misurare lo spessore da un solo lato del materiale da misurare, senza danneggiare il pezzo.

Il TG-5600DL può visualizzare contemporaneamente le letture di spessore e gli A-scan, consentendo agli utenti di controllare le forme d'onda. La visualizzazione dell'eco aiuta gli utenti a controllare la misurazione, in modo che l'intervallo di misurazione dello spessore sia ampio, i valori di misurazione siano corretti e si possano evitare anche errori relativi al materiale nella misurazione. La funzione B-scan viene utilizzata per osservare il profilo inferiore del pezzo in lavorazione. La sonda si muove lungo la superficie del pezzo per visualizzare la sezione trasversale del pezzo.

Questo spessimetro può essere utilizzato nella produzione, nell'industria della lavorazione dei metalli, nell'aerospaziale, nel trasporto ferroviario, nell'industria chimica, nell'industria di ispezione delle merci e in altri campi di prova. Oltre a misurare accuratamente una varietà di piastre e parti lavorate, monitorare una varietà di tubi e recipienti a pressione nelle apparecchiature di produzione per monitorare ulteriormente il loro assottigliamento dopo essere stati corrosi durante l'uso, che è uno strumento indispensabile nell'industria dei test non distruttivi.

La funzione di archiviazione è opzionale, in base alle diverse esigenze dei clienti, e il data logger integrato ad alta capacità può memorizzare fino a 100.000 valori di misurazione dello spessore e 400 forme d'onda. Altre funzioni possono essere opzionali, come la misurazione dello spessore multistrato, la risoluzione ultra-alta, la misurazione dello spessore ad ampio raggio, la riduzione del rumore digitale e la modalità finestra, lo strato di ossido della parete interna, la comunicazione in tempo reale, il multicanale e altre opzioni.

Parametri Principali

Funzioni di Misurazione Principali

• La maggior parte delle misurazioni dei materiali può essere effettuata utilizzando trasduttori a elemento singolo.

• Intervallo di misurazione dello spessore: 0,01 mm ~ 38 m, a seconda del materiale misurato, della sonda, delle condizioni della superficie, della temperatura e della configurazione selezionata.

• Determinare la velocità del suono di un materiale con velocità del suono sconosciuta

• Alta risoluzione: la risoluzione di visualizzazione normale è 0,001 mm, la risoluzione ultra-alta opzionale può raggiungere 0,0001 mm.

• Unità di misura: millimetri, pollici, micron e mil.

• Misurazione ad alta temperatura: temperature fino a 500°C.

• Menu di configurazione predefinito del sistema: per comodità dell'utente, è stato impostato secondo le condizioni predefinite per l'uso della sonda dello strumento.

• Funzione di pausa: consente operazioni di elaborazione post-misurazione. Regola comodamente tutti i parametri per ottenere dati di misurazione stabili.

• Funzione di visualizzazione della forma d'onda a schermo intero: aumenta l'area di visualizzazione dell'eco del 20%, offrendo all'operatore un'esperienza di ampia finestra.

• Indicazione intensità eco: più forte è l'eco, più barre indicatrici vengono visualizzate, specialmente la visualizzazione numerica, che è più utile.

• Modalità B-scan basata sul tempo: viene utilizzata per osservare il profilo inferiore del pezzo da misurare.

• Modalità Differenza/Tasso di Riduzione: viene visualizzata la differenza di spessore rispetto al punto impostato ed espressa in percentuale del tasso di riduzione.

• Guadagno variabile nel tempo TDG: l'impulso iniziale o l'eco dell'interfaccia possono essere efficacemente ridotti riducendo il guadagno iniziale, e l'eco inferiore del campione testato può essere aumentato aumentando il guadagno massimo, il che facilita la misurazione.

• Modalità di Misurazione: Impulso-Eco (P-E), Eco-Interfaccia (I-E), Eco-Eco (E-E), Eco Multiplo (I-ME), Verifica Eco Doppio (E-EV)

Configurazione Standard

Accessori opzionali

La tabella elenca la velocità di propagazione degli ultrasuoni in vari materiali comuni. È solo a scopo di riferimento. La velocità effettiva di questi materiali può differire dalla velocità nella tabella per vari motivi, ad esempio, composizione del materiale, orientamento preferito dei grani, porosità e temperatura, ecc. Pertanto, per ottenere la migliore precisione di misurazione, un campione realizzato con un materiale specifico dovrebbe essere prima testato per confermare la velocità del materiale specifico.

Elenco Velocità Materiali

Nota:La tabella sopra è solo a scopo di riferimento. Per la calibrazione della velocità effettiva, fare riferimento alla calibrazione della velocità 6.2
