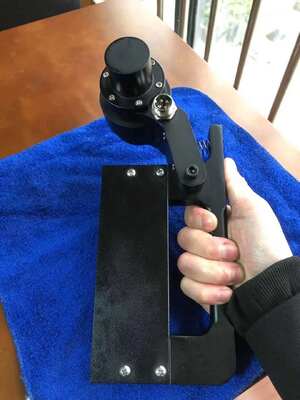

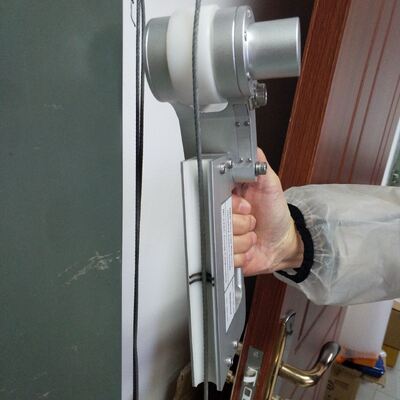

HRD-150 Detettore di difetti del cavo di ascensore Electromagnetic NDT Tester interno esterno cavo rotto usura corrosione defecto macchina di ispezione

Rilevatore di difetti per funi metalliche per ascensori HRD-150, tester NDT elettromagnetico, rilevamento di fili rotti interni ed esterni, usura, corrosione, deformazione, trefoli allentati, fili saltati, cambiamenti di materiale e altri difetti.

I. Panoramica del prodotto

◆ Può testare online fili rotti interni ed esterni, usura, corrosione, deformazione, trefoli allentati, fili saltati, cambiamenti di materiale e altri difetti della fune metallica.

◆ I risultati del test possono soddisfare gli standard di diversi settori e possono essere visualizzati sotto forma di numero di fili rotti e del rapporto tra l'area dei fili rotti e l'area totale dei fili rotti.

◆ Interfaccia USB del computer per campionamento, elaborazione e analisi diretti, con allarme sonoro e luminoso online e visualizzazione dei risultati in tempo reale.

◆ Struttura circolare del sensore, avvolgimento circonferenziale, magnetizzazione assiale, magnetizzazione della fune metallica allo stato di saturazione.

◆ Il sensore adotta un guscio in lega di alluminio, che è impermeabile, antipolvere, antiurto e a prova di umidità.

◆ Lavoro stabile, prestazioni affidabili, elevata precisione di rilevamento, forte capacità anti-interferenza, dati accurati.

◆ Software adattabile a vari sistemi operativi per computer Windows98/2000/xp/Vista/windows7

◆ In conformità con le disposizioni della legge nazionale sulla metrologia e della legge nazionale sulla sicurezza della produzione, ogni strumento deve essere ispezionato dall'istituto nazionale di metrologia come terza parte in conformità con lo standard americano ASTM1571, e il rapporto di prova deve essere rilasciato per ottenere la qualifica legale.

◆ Ampiamente utilizzato in miniere, funivie, attrezzature di sollevamento, ascensori, macchinari portuali, ponti a cavo e altri settori.

2. Configurazione del sistema e modello

(1). Diametro della fune metallica dell'ascensore è 8-16mm

(2). Il modello totale del rilevatore di difetti per funi metalliche computerizzato è E15/E20

3. Specifiche

Standard: GB/T21837-2008, ASTM E1571-2001 (Specifiche standard per l'esame elettromagnetico di funi metalliche in acciaio ferromagnetico), GB/T5972-2006/ISO 4309:90, GB8918—2006

Intervallo di rilevamento: Φ1.5—30 mm (scegliere sensore diverso)
Velocità relativa tra sensore e fune metallica: 0.0—6.0 m/s Scelta migliore: 0.3—1.5 m/s
Migliore gioco tra manicotto di guida e fune metallica: 2—6 mm, gioco consentito: 0—15mm

Tipo di file di output: output file Word

Allarme: allarme sonoro e luminoso
Rilevamento della posizione del cavo metallico rotto (LF)
Precisione del giudizio qualitativo: 99.99%
Valutazione quantitativa
Errore di ripetibilità della sensibilità: ±0.055%
Errore di visualizzazione: ±0.2％
Errore di rilevamento della posizione, (L): ±0.2%
Alimentazione: alimentazione del computer 5V
PESO DEL SENSORE: < 10kg (sensore normale)

Temperatura ambiente -10℃~40℃

Pressione atmosferica: 86~106Kpa

Umidità relativa: ≤85%

4. Nucleo tecnico e qualifica legale

(1). Strumento virtuale: incertezza infinita della fune metallica. Solo utilizzando la tecnologia degli strumenti virtuali, sostituendo lo strumento tradizionale con il software e utilizzando il computer per campionare direttamente, possiamo garantire nessun'ispezione mancata e nessun giudizio errato, proprio come guardare un film, scansionando l'intero processo della fune metallica, i risultati sono accurati e ripetibili.

(2). Strumento a tre determinazioni: secondo gli standard nazionali per la rottamazione delle funi metalliche in diversi settori, questo prodotto applica il rilevamento non distruttivo elettromagnetico qualitativo, quantitativo, di posizionamento, online di fili rotti interni ed esterni, ruggine, usura, cambiamento dell'area della sezione metallica, trefoli allentati, fili saltati, deformazione, anomalie del materiale e altri difetti.

(3). Strumenti legali: in conformità con le disposizioni della legge nazionale sulla metrologia e della legge nazionale sulla sicurezza della produzione, ogni strumento viene ispezionato dall'istituto nazionale di metrologia secondo lo standard americano astm1571-2006 e GB/ t21387-2008 come terza parte, e il rapporto di prova viene rilasciato per ottenere la qualifica legale.

5. Indicatori tecnici

Gamma completa di diametri di funi metalliche rilevabili: Φ 1.5-300 - mm (è necessario configurare sensori di specifiche di serie diverse)

Velocità relativa tra sensore e fune metallica: 0.0 -- 6.0 m/s migliore: 0.3 -- 1.5 m/s

Il miglior gioco tra il manicotto di guida del sensore e la fune metallica è 2 -- 6 mm, e il gioco consentito è 0 -- 15mm

Capacità di rilevamento difetti fili rotti (LF)

Qualitativo: precisione del rilevamento qualitativo di fili rotti concentrati singoli è 99.99%

Quantificazione: il numero di fili rotti in un singolo punto consente un errore di giudizio di uno o un equivalente di un filo rotto

Oltre 100 volte di rilevamento quantitativo con rottura di fili concentrati singoli senza errori, il tasso di precisione è ≥92%

Tasso di variazione quantitativa della sezione metallica (LMA)

Errore consentito di ripetibilità della sensibilità di rilevamento: ±0.055%

Errore consentito dell'indicazione di precisione di rilevamento: ± 0.2%

Capacità di rilevamento della posizione (L): errore percentuale della lunghezza di rilevamento: ±0.2%

Alimentazione: alimentazione della batteria del computer 5V

Peso del sensore: specifica comunemente usata < 10kg

Temperatura ambiente: -10℃~40℃ pressione atmosferica: 86~106Kpa  umidità relativa: ≤85%
