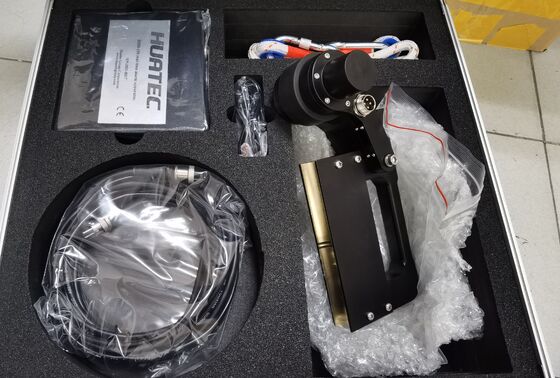

Strumento virtuale per il rilevamento di difetti nei cavi industriali HRD-150, posizionamento quantitativo, rilevatore NDT per l'ispezione di funi per ascensori, miniere e gru

HRD-150 Defectoscopio del cavo di filo industriale Strumento virtuale di posizionamento quantitativo Detettore NDT per l'ispezione del cavo della gru mineraria dell'ascensore

I. Panoramica del prodotto

◆ può testare on-line il filo di filo, i fili rotti interni ed esterni, l'usura, la corrosione, la deformazione, i fili sciolti, i fili saltati, i cambiamenti di materiale e altri difetti.

◆ i risultati delle prove possono soddisfare le norme di diversi settori e possono essere mostrati sotto forma di numero di fili rotti e rapporto tra la superficie del filo rotto e la superficie totale del filo rotto.

◆ interfaccia USB per il campionamento diretto, l'elaborazione e l'analisi, con allarme sonoro e luminoso online e visualizzazione dei risultati in tempo reale.

◆ struttura circolare del sensore, circonferenza circolare, magnetizzazione assiale, magnetizzazione della corda di filo fino allo stato di saturazione.

◆ Il sensore adotta un guscio in lega di alluminio, impermeabile, impermeabile alla polvere, impermeabile agli urti e impermeabile all'umidità.

◆ lavoro stabile, prestazioni affidabili, alta precisione di rilevamento, forti prestazioni antiinterferenza, dati precisi.

◆ software per l'adattamento a Windows98/2000 / xp/Vista/windows7 vari sistemi operativi per computer

◆ in conformità delle disposizioni della legge nazionale di metrologia e della legge nazionale sulla sicurezza della produzione,ogni strumento deve essere ispezionato dall'Istituto nazionale di metrologia in qualità di terzo, conformemente alla norma americana ASTM 1571., e il verbale di prova deve essere rilasciato per ottenere la qualifica giuridica.

◆ ampiamente utilizzati nelle miniere, nelle funivie, nelle apparecchiature di sollevamento, negli ascensori, nelle macchine portuali, nei ponti a cavo e in altri settori.

2.Configurazione e modello del sistema

(1) Il diametro della corda di filo di ascensore è di 8-16 mm

(2) Il modello complessivo del rilevatore di difetti per computer è E15/E20

3. Specificativi

Norme: GB/T21837-2008, ASTM E1571-2001 (specificazione standard per l'esame elettromagnetico del filo di acciaio ferromagnetici), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Distanza di rilevamento:Φ1,5 mm (scegliere sensore diverso)
Velocità relativa tra sensore e cavo:0.06.0 m/s Migliore scelta:0.3 ∙ 1,5 m/s
L'intervallo massimo tra la manica di guida e la corda di filo: 2 ‰ 6 mm,intervallo consentito: 0 ‰ 15 mm

Tipo di file di uscita: Word file output

Alarme: allarme acustico e luminoso
Determinazione della posizione del filo di filo rotto
Accuratezza del giudizio qualitativo: 99,99%
Valutazione quantitativa
Errore di ripetibilità della sensibilità: ±0,055%
Errore di visualizzazione: ±0,2%
Errore di rilevamento della posizione, ((L): ±0,2%
Potenza: alimentazione del computer a 5 V
Peso del sensore: < 10 kg (sensore normale)

Temperatura dell'ambiente: -10°C~40°C

Pressione dell'aria: 86~106Kpa

Umidità relativa: ≤ 85%

4.Core tecnico e qualifica giuridica

(1) Strumento virtuale: incertezza infinita del filo.Solo utilizzando la tecnologia di strumento virtuale, sostituendo lo strumento tradizionale con un software e utilizzando un computer per campionare direttamente,Possiamo assicurarci di non perdere un'ispezione e di non fare errori., proprio come guardare un film, scansionando l'intero processo della corda, i risultati sono accurati e ripetibili.

(2) Strumento a tre determinazioni: secondo le norme nazionali per il rottame di filo di ferro in diversi settori, questo prodotto applica elettromagnetici qualitativo, quantitativo, posizionamento,prova non distruttiva online del filo di filo, del filo rotto interno ed esterno, ruggine, usura, alterazione della superficie della sezione metallica, fili sciolti, filo saltante, deformazioni, anomalie del materiale e altri difetti.

(3) Strumenti giuridici: ai sensi delle disposizioni della legge nazionale sulla metrologia e della legge nazionale sulla sicurezza della produzione,ogni strumento è ispezionato dall'Istituto nazionale di metrologia secondo lo standard americano ASTM1571-2006 e GB/t21387-2008 da parte di terzi, e viene rilasciato il verbale di prova per ottenere la qualifica giuridica.

5Indicatori tecnici

L'intera gamma di diametro del filo può essere rilevata: Φ 1,5-300 - mm (bisogna configurare sensori con specifiche di serie diverse)

Velocità relativa tra sensore e cavo: 0,0 - 6,0 m/s

L'intervallo migliore tra la manica di guida del sensore e il filo è 2 - 6 mm, e l'intervallo consentito è 0 - 15 mm

Capacità di rilevamento di difetti di filo rotto (LF)

Qualitativo: precisione di rilevamento qualitativo di un singolo filo rotto concentrato è del 99,99%

Quantificazione: il numero di radici rotte in un unico luogo consente a una o ad una radice equivalente di giudicare erroneamente

Più di 100 volte di rilevazione quantitativa con singola rottura centralizzata della radice senza errore, il tasso di accuratezza è ≥92%

Tasso quantitativo di variazione della sezione trasversale del metallo (LMA)

Errore ammissibile di ripetibilità della sensibilità di rilevamento: ±0,055%

Errore ammissibile dell'indicazione della precisione di rilevamento: ± 0,2%

Capacità di rilevamento della posizione (L): errore percentuale della lunghezza di rilevamento: ±0,2%

Fornitore di alimentazione: batteria del computer 5V

Peso del sensore: specifica comunemente utilizzata < 10 kg

Temperatura ambiente: -10°C~40°C pressione atmosferica: 86~106Kpa umidità relativa: ≤85%
