Rivelatore ultrasonico Digital del difetto della ferrovia di ispezione non distruttiva

Rivelatore ultrasonico del difetto della ferrovia della ferrovia di Digital di ispezione non distruttiva del rivelatore ultrasonico del difetto

9 canali indipendenti di rilevazione del difetto

Tipo esposizione del &B di A

Funzione di prova d'autoverifica della sonda

Sistema di posizionamento di GPS

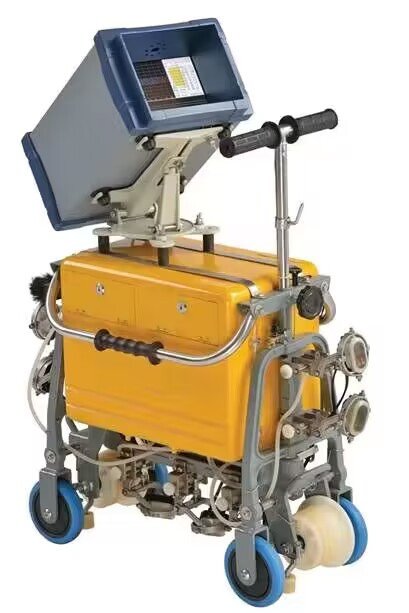

Il rivelatore ultrasonico digitale del difetto della ferrovia FD-GT-3 è l'ultimo strumento ultrasonico digitale a mano spinto di rilevazione della ferrovia. Lo strumento è fornito di sistema di posizionamento globale (GPS) e di dispositivo di archiviazione incorporato per registrare l'intero processo di rilevazione del difetto. I dati possono essere importati facilmente nel computer attraverso la carta di deviazione standard, in modo da realizzare facilmente la gestione dei dati

Caratteristiche funzionali

• schermo a 8,4 pollici di TFT di punto culminante, il sole visibile;
• 9 + 1 configurazione del canale, progettazione anti-interferenza, soddisfa la varia richiesta su ispezione in loco,
• il tipo prestabilito varietà di rilevazione del difetto della ferrovia da mettere e può essere tipo definito dall'utente parametri di rilevazione del difetto della ferrovia;
• il tipo dinamico A memorizzato interamente il modo, può immagazzinare più di sei mesi che verificano continuamente i dati;
• la progettazione impermeabile e antipolvere completamente sigillata, si adatta al cattivo ambiente;
• l'alimentazione elettrica astuta della batteria al litio, la macchina può lavorare continuamente più di 10 ore.

9 percorsi di rilevazione del difetto

Lo strumento consiste di nove canali indipendenti di rilevazione del difetto ed un canale di calibratura, può realizzare le operazioni di posizionamento ed altro di rilevazione di difetto della ferrovia.

Parametri tecnici principali

Numero dei canali: 9 canali indipendenti di rilevazione del difetto

Frequenza operativa: 2MHz

Tasso di ripetizione di impulso: 400Hz

Gamma di rilevazione: 0~300mm

Gamma dinamica: ≥20dB, inibizione di 2~6dB

Linearità orizzontali: ≤2%

Linearità verticali: ≤5%

Attenuatore: 0~80dB

Errore di guadagno: ≤1dB (per 12dB)

Tensione di funzionamento: 12V, potere più di meno di 8W

Gamma di temperature: -30 a 50℃

Esposizione di ricerca di A&B

FD-GT-3 ha il tipo-Un e tipo-b esame, fra cui il tipo-b esame è la vista laterale della ferrovia, che può distinguere chiaramente la distribuzione e la direzione dei difetti. Il tipo A ed il tipo esposizione di B si assistono reciprocamente, facile completare l'ispezione ultrasonica della ferrovia.

Posizione facile di difetto facendo uso del sistema di GPS

Il FD-GT-3 ha registrato tutti i dati dell'operazione, compreso tempo dell'operazione, posizione, la velocità di rilevazione e la distanza. Tutte le informazioni possono essere continuate sulla gestione del computer e possono generare i rapporti d'ispezione direttamente hanno stampato.

Esempio di rilevazione del difetto FD-GT-3
