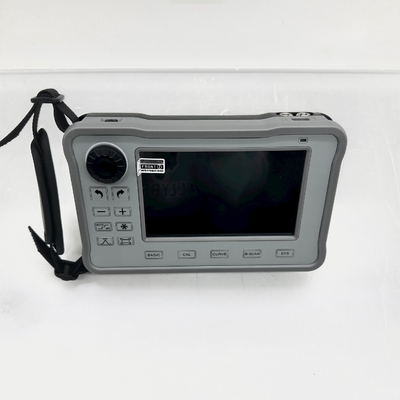

scheda SD DAC AVG B Scan Mini Ultrasonico Flaw Detector FD540mini
Breve introduzione
Il rivelatore di difetti ad ultrasuoni FD540mini è un nuovo tipo di prodotto di prova ad ultrasuoni lanciato dalla nostra azienda, ampiamente utilizzato in industrie come caldaie, recipienti a pressione, energia, petrolio, chimica,petrolio offshore, condotte, costruzione navale, automobili, produzione meccanica, metallurgia, lavorazione dei metalli, strutture in acciaio, trasporto ferroviario, energia nucleare, università, ecc.localizzare, valutare e diagnosticare vari difetti interni (fessure, scioglimenti, pori, inclusioni, ecc.) nei pezzi da lavorare.forte resistenza, elevata sensibilità, risposta rapida e frequenza massima di emissione ripetitiva fino a 10000Hz.
Parametri tecnici
| Distanza di rilevamento | 10 m ((acciaio al carbonio a onde longitudinali) (Requisiti di prestazione metrologica: ≥ 3500 mm) |
| Modalità di impulso | Pulso acuto, onda quadrata, onda doppia quadrata |
| Tensione di impulso | 25V ≈ 300V regolabile 25V |
| Larghezza dell'impulso | 0ns 500ns regolabile continuamente, 10ns di velocità |
| Ammorbidimento | regolabile forte e debole |
Ripetizione dell' impulso frequenza | con un'intensità di potenza di potenza di potenza superiore a 50 W, con una frequenza di 10 Hz |
| Guadagno | 120dB, ritmo 0.1dB, 1dB, 10dB |
| Larghezza di banda | 0.1MHz 20MHz |
| Filtro d'onda | 1M~5M |
| Schermata | 5.0-inch LCD, la dimensione effettiva del display è 108 mm di lunghezza e 64 mm di larghezza |
| Risoluzione | 800×480 |
| Interfaccia strumentale | LEMO-00 C5 a doppio |
| Alarme | Alarme di porta A, B |
| Interfaccia di uscita | USB di tipo C |
| Modalità di rilevamento | Onda piena, mezza onda positiva, mezza onda negativa, RF |
| Porta | Indipendente A,B |
| Modalità di misura | Picco, lato dell'onda |
| Memoria | scheda SD 8G, opzionale 16G/32G/64G |
| Salvare il contenuto | Registrazione continua a fotogramma singolo, a fotogrammi multipli (≤ 200 fotogrammi) |
| Modalità quantitativa | Curva DAC, curva AVG(DGS) |
| Funzioni ausiliarie | Supporto touch, tastiera virtuale, PD veloce carica, guadagno automatico, memoria di picco, blocco |
Identificazione dei difetti norme | AWS D1.1/D1.5NB/T 47013, GB/T 29712, GB/T 11345 |
| Dimensione e peso | 183 mm × 113 mm × 45 mm 780 g, batteria inclusa |
| Batteria | 12 ore |
| Unità | Metrico, imperiale |
| Temperatura di funzionamento | -10°C55°C |
| Caricabatterie | ¢ Generale ¢ AC ((100 ¢ 240V, 50 ¢ 60Hz) |
| Risoluzione | 36 dB (Requisiti di prestazione metrologica:≥26dB) |
| Intervallo dinamico | 40 dB (Requisiti di prestazione metrologica:≥26dB) |
| Margine di sensibilità | 60 dB (Requisiti di prestazione metrologica:≥ 42 dB) |
| Linearità verticale | 20,8% (Requisiti di prestazione metrologica:≤ 6%) |
Orizzontale linearità | 00,6% (Requisiti di prestazione metrologica: ≤ 2%) |
| Lingua | Cinese/inglese |

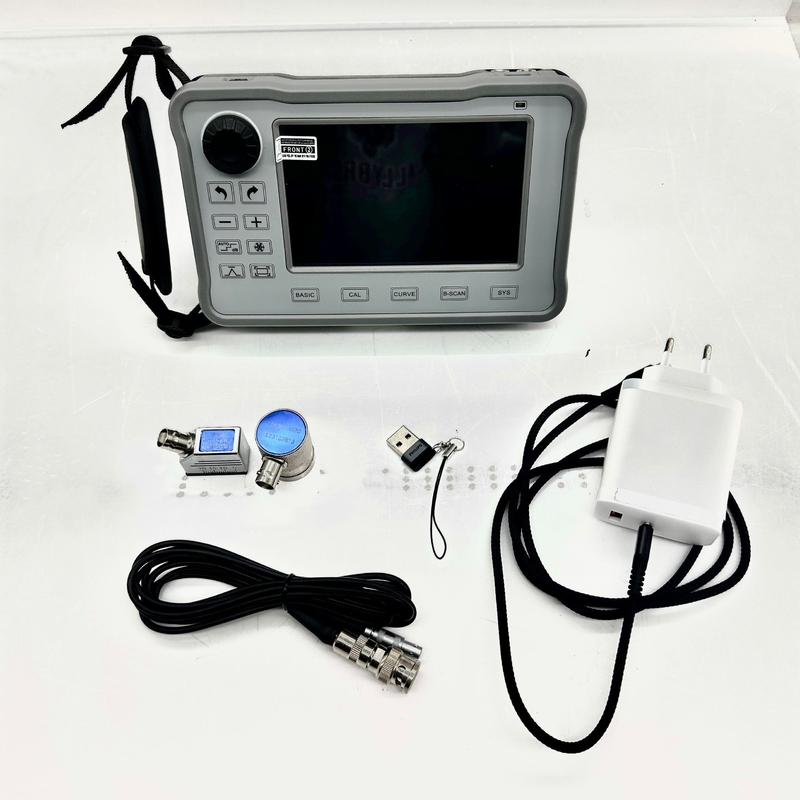

Configurazione standard
| Numero di serier | nome | Numero |
| 1 | Ospite FD540mini | 1 |
| 2 | Sonda (sonda retta ad alta precisione, sonda angolare) | 2 |
| 3 | Linea di sonda | 2 |
| 4 | Caricabatterie | 1 |
| 5 | Linea di alimentazione | 1 |
| 6 | Manuale d'uso | 1 |
| 7 | Certificato di conformità | 1 |
| 8 | Carta di garanzia | 1 |
Caratteristiche
1: Il corpo è leggero e adatto al funzionamento con una mano sola.
2: PD65W di ricarica rapida + 12 ore di durata della batteria.
3Display ad alta definizione IPS da 5,0 pollici con interfaccia UI nuova di zecca.
4: supporto touch a schermo intero, gesture veloci, tastiera virtuale,
facile da usare
5: con DAC, AVG, guadagno automatico, memoria di picco, half-span colore, B-scan
e altre funzioni professionali.
6: menu in inglese, esportazione di dati su scheda SD 8G, aggiornamento online, acquisizione dello schermo e molte altre funzioni pratiche.
Accessori opzionali
Accumulatore di energia portatile
Carta SD 16G/32G/64G
IIW V1 V2 DAC blocchi ASME
