Funzione di calibrazione automatica Detettore di difetti ad ultrasuoni portatile
Caratteristiche
●Quantificazione e posizionamento ad alta precisione per soddisfare i requisiti di rilevamento a distanza ravvicinata e lontana
●La zona cieca di campo è piccola, può soddisfare i requisiti di rilevamento per tubi di piccolo diametro e di pareti sottili.
●Funzione di taratura automatica: taratura automatica a un pulsante, facile da usare, sonda di prova automatica
●Mostra automatica della posizione dell'eco difettoso ((Profondità:d, orizzontale:p, distanza:s, ampiezza,dB,ф)
●Cambia tre scale liberamente ((Profondità:d, orizzontale:p, distanza:s)
●Auto gain, envelope di picco, funzioni di memoria di picco, che possono migliorare l'efficienza di rilevamento.
● Registra automaticamente il processo di rilevamento dei difetti e la riproduzione dinamica
● calcolo del valore φ: rilevazione dei difetti con una sonda retta, può trovare automaticamente l'onda più alta per convertire il valore φ
●500 canali indipendenti (possibili essere ampliati), che possono inserire e memorizzare liberamente gli standard di rilevamento di qualsiasi settore, non hanno bisogno di trasportare i blocchi standard per l'ispezione in loco.
●Immagazzinare e riprodurre liberamente 500 onde di scansione A e dati
● Le curve DAC, AVG e TCG (compensazione di profondità) sono generate automaticamente e possono essere segmentate.
●14 norme di ispezione integrate
●Liberi di inserire qualsiasi standard di settore
●L'ampiezza e la forza dell'impulso possono essere regolabili
●B scansione e B funzione di scansione a colori;
●Può comunicare con il computer ed esportare WORD. File, anche il rapporto di rilevamento
●Cascia in plastica ABS IP65, robusta e durevole, impermeabile e impermeabile alla polvere e con eccellente capacità antiinterferenza
●Utilizzare software di comunicazione (wireless) per analizzare i rapporti di stampa dei dati, ecc.;
● 260.000 colori di schermo a colori veri, adatto per l'ambiente di lavoro con luce intensa o scarsa
●batteria al litio ad alte prestazioni, in grado di funzionare ininterrottamente per 8-10 ore
● Registrazione dell'orologio in tempo reale: data di rilevamento dei difetti in tempo reale, registrazione del tempo e memorizzazione
●Protezione contro l'interruzione del funzionamento, dati di archiviazione non possono essere persi
●I parametri di rilevazione dei difetti possono essere testati o preimpostati automaticamente
● Rifiuto digitale, non influisce sul guadagno e sulla linearità
●Compensazione dei guadagni: l'attenuazione Db può essere corretta per la rugosità superficiale, le superfici curve, il rilevamento di difetti a lungo raggio di pezzi spessi, ecc.
●Può operare il rilevatore di difetti tramite software sul PC, raggiungendo l'obiettivo di un rilevatore di difetti controllato da computer per rilevare i difetti
Specifica tecnica
| Visualizzazione |
schermo a colori TFT da 7 pollici, risoluzione 800*480 |
| Modalità di funzionamento |
Buttone, rotativo, touch screen |
| Fornitore di alimentazione |
Batteria agli ioni di litio |
| Capacità della batteria |
5.0Ah |
| Tensione di potenza |
12V |
| Quantità di potenza |
1 |
| Orario di lavoro |
≥ 8 ore |
| Input dell'adattatore |
DC100 ⋅ 240V 50Hz/60Hz |
| Uscita dell'adattatore |
12 V di corrente alternata |
| Potenza dell'adattatore |
36W |
| Immagazzinamento dati |
scheda SD ((16G) |
| Alarme |
1 |
| Temperatura di funzionamento |
-10°C 45°C |
| Temperatura di conservazione |
-20°C-60°C |
| Grado IP |
Protezione IP65 |
| Dimensione |
245*155*55 mm |
| Peso |
1.18 kg (compresa la batteria) |
| Modello UT convenzionale |
| Tipo di connettore della sonda |
LEMO 00 |
| Tipo di canale |
Canale singolo |
| Numero canale |
Gruppo 500 (scalabile) |
| Tipo di impulso |
Ondata acuta negativa |
| Tensione di trasmissione |
50 ̊350V, passo in 50V |
| Ammorbidimento |
560Ω |
| Guadagno |
0~110 dB, passaggio:0.5/2/6/12 dB |
| Ottenete buoni adattamenti |
-4~+4 |
| Compensazione della superficie |
Intervallo di guadagno completo |
| Frequenza di lavoro |
0.5 ~ 20 MHz; |
| Tipo di sonda |
Tipo singolo, doppio, attraverso, immersione |
| Filtro |
Tre opzionali:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Modalità di rilevamento |
Negativo/positivo/due-direzione/RF |
| Rifiuto |
0~80%, passo 1% |
| Distanza di prova |
0~15000 mm, gamma minima di visualizzazione:15 mm (in acciaio) |
| Velocità del materiale |
100 ~ 20 000 m/s |
| Spostamento dell'impulso |
-10~1000 mm |
| P RALLAGGIO |
0 ~ 200 us |
| X-VAL |
0~100 mm |
| Guida |
Ispezione di saldatura, lamiera e forgiatura |
| Punto di prova |
Pico/X-val/J val |
| Misurazione |
Porta:Amplitudine,valore dB di Amplitudine,Range,distanza orizzontale,distanza verticale,valore di differenza tra porta A e B
Cursor:2 cross cursors, può testare la distanza orizzontale e verticale, e la distanza tra i cursori ((sotto la funzione di scansione B)
|
| Porta |
Avvio della porta: tutto il raggio |
| Larghezza del cancello:intera gamma |
| Livello del cancello: 10~90%, passo: 1% |
| Curva |
DAC, massimo sei curve, conforme a NB/T 47013, GB/T 11345, GB/T 29712 e altre norme |
| TCG, massimo sei curve |
| GVV |
| Altre funzioni |
schermo intero, interruttore del cursore ((range/Height/Horizon), aumento automatico singolo/continuo ((10~100%, passo 10%), paragone dell'eco, eco pieno, envelope di picco, memoria di picco, scansione rapida, modalità esterna, screenshot |
| Picco di congelamento/Profondità di crepa/Espansione del cancello//Modifica della superficie curva/B scansione/Simulazione della saldatura piatta//video |
| Alarme |
Alarme acustiche e luminose |
| Risultato della sensibilità |
≥ 65dB ((200mm Φ2FH,2.5PΦ20) |
| Errore di linearità orizzontale |
≤ 0,3% |
| Errore di linearità verticale |
≤ 3% |
| Errore di linearità dell'ampiezza |
≤ ± 2% |
| Accuratezza dell'attenuatore |
20 dB ± 1 dB |
| Intervallo dinamico |
≥ 32 dB |
| Risoluzione a distanza |
≥26dB |
| Livello di rumore |
< 40 × 10-9V/ |
Configurazione standard
| |
Nome |
QTY |
|
| |
| 1 |

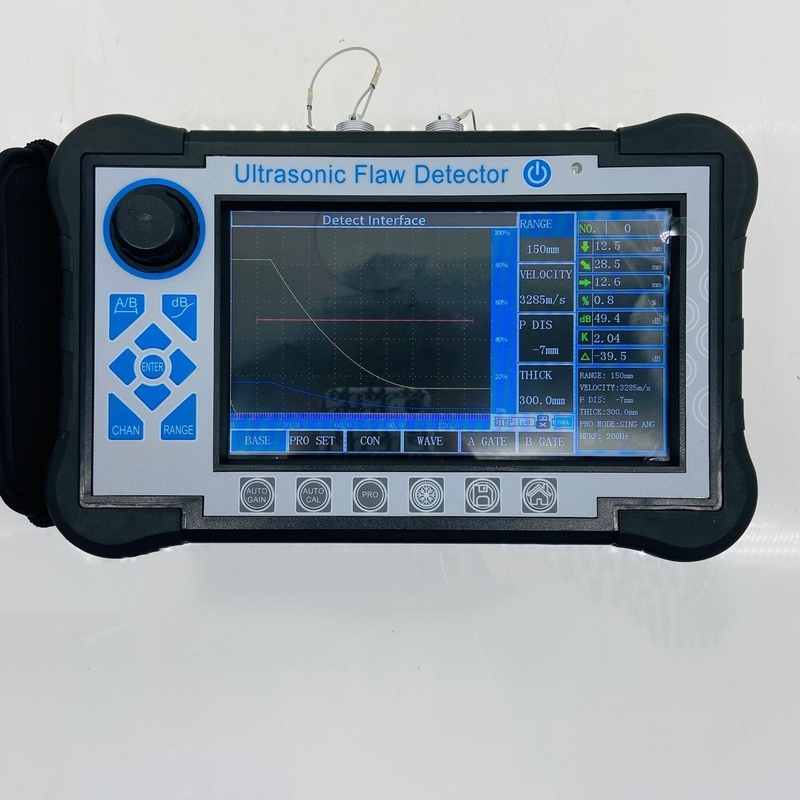

Unità principale |
1 |
|
| 2 |

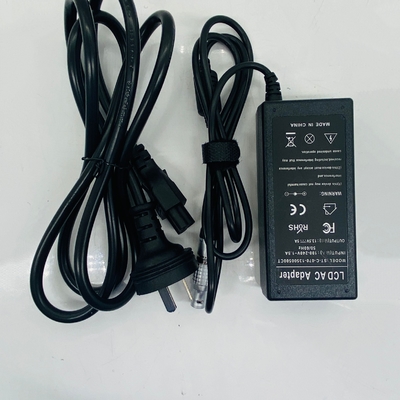

Adattatore di alimentazione |
1 |
|
| 3 |

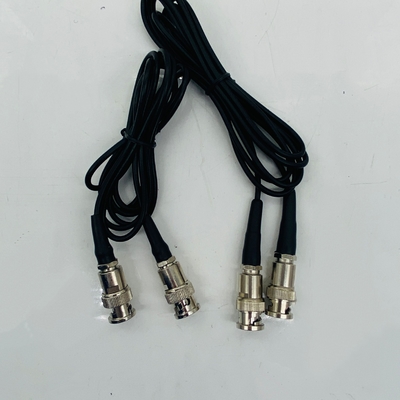

cavo di connessione della sonda |
2 |
|
| 4 |

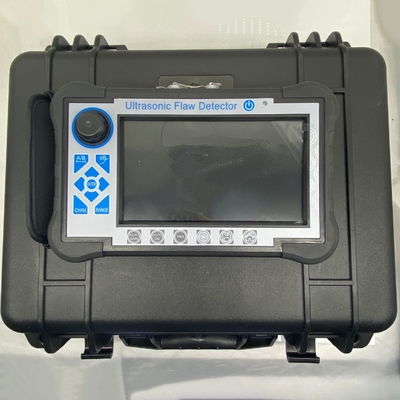

Cassa strumentale |
1 |
|
| 5 |
Manuale d'uso |
1 |
|
| 6 |
Sonda retta 10 mm 2,5 MHz |
1 |
|
| 7 |

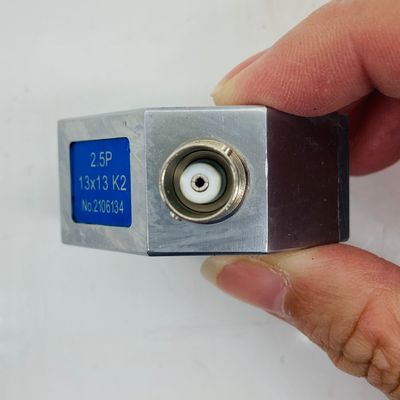

Sonde d'angolo 13x13 K2 2,5MHz |
1 |
|
| 8 |
Carta di garanzia |
1 |
|
